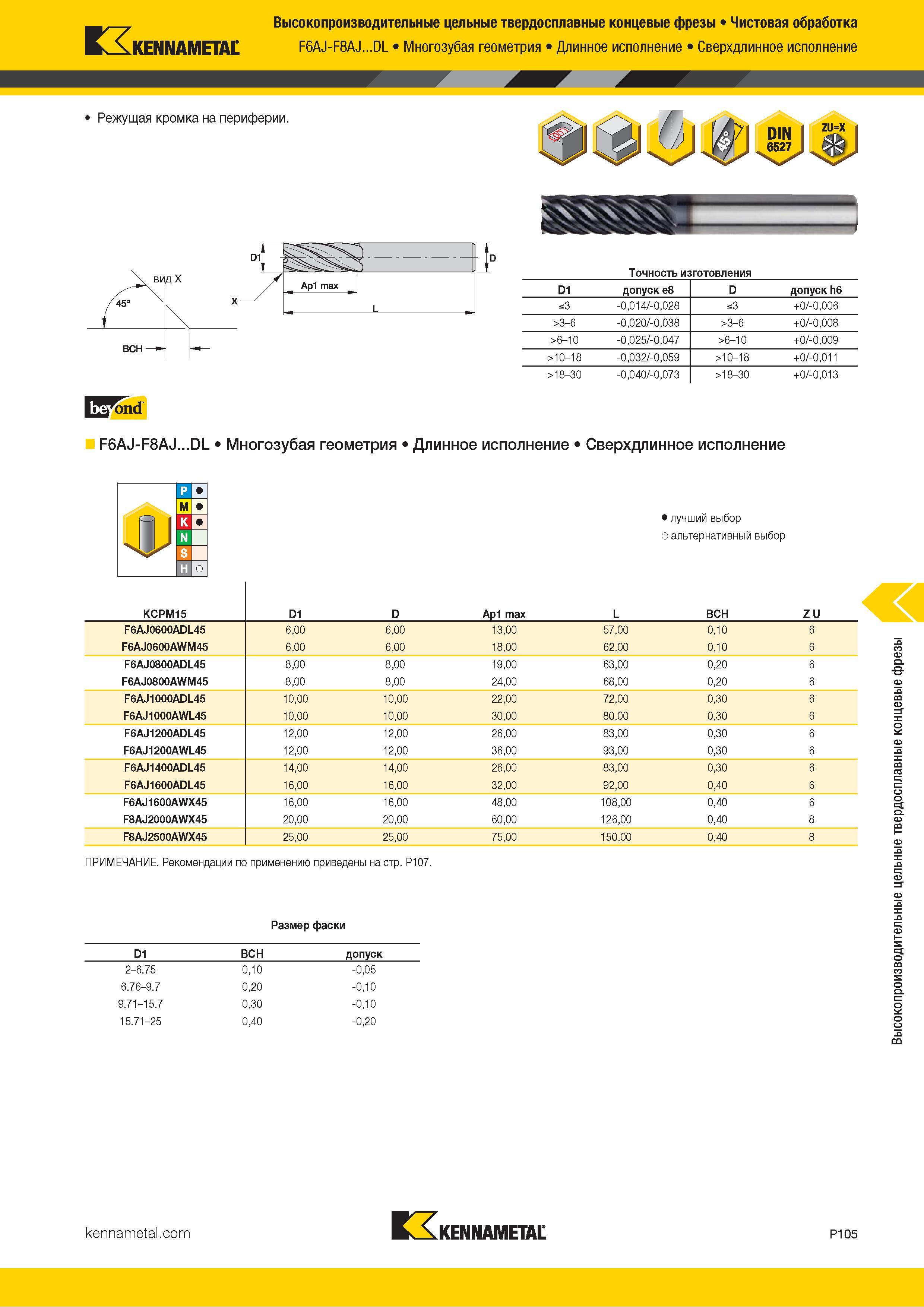

Высокопроизводительные цельные твердосплавные концевые фрезы Чистовая обработка KENNAMETAL F6AJ-F8AJ...DL Многозубая геометрия Длинное исполнение Сверхдлинное исполнение Режущая кромка на периферии. Точность изготовления D1 допуск e8 D допуск h6 s3 -0,014/-0,028 s3 +0/-0,006 >3-6 -0,020/-0,038 >3-6 +0/-0,008 >6-10 -0,025/-0,047 >6-10 +0/-0,009 >10-18 -0,032/-0,059 >10-18 +0/-0,011 >18-30 -0,040/-0,073 >18-30 +0/-0,013 IW md F6AJ-F8AJ...DL Многозубая геометрия Длинное исполнение Сверхдлинное исполнение Альтернативный и лучший выбор инструмента по металлу KCPM15 D1 D Ap1 max L BCH Z U F6AJ0600ADL45 6,00 6,00 13,00 57,00 0,10 6 F6AJ0600AWM45 6,00 6,00 18,00 62,00 0,10 6 F6AJ0800ADL45 8,00 8,00 19,00 63,00 0,20 6 F6AJ0800AWM45 8,00 8,00 24,00 68,00 0,20 6 F6AJ1000ADL45 10,00 10,00 22,00 72,00 0,30 6 F6AJ1000AWL45 10,00 10,00 30,00 80,00 0,30 6 F6AJ1200ADL45 12,00 12,00 26,00 83,00 0,30 6 F6AJ1200AWL45 12,00 12,00 36,00 93,00 0,30 6 F6AJ1400ADL45 14,00 14,00 26,00 83,00 0,30 6 F6AJ1600ADL45 16,00 16,00 32,00 92,00 0,40 6 F6AJ1600AWX45 16,00 16,00 48,00 108,00 0,40 6 F8AJ2000AWX45 20,00 20,00 60,00 126,00 0,40 8 F8AJ2500AWX45 25,00 25,00 75,00 150,00 0,40 8 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P107. Размер фаски D1 BCH допуск 2-6.75 0,10 -0,05 6.76-9.7 0,20 -0,10 9.71-15.7 0,30 -0,10 15.71-25 0,40 -0,20 Kennametal P105 Высокопроизводительные цельные твердосплавные концевые фрезы
