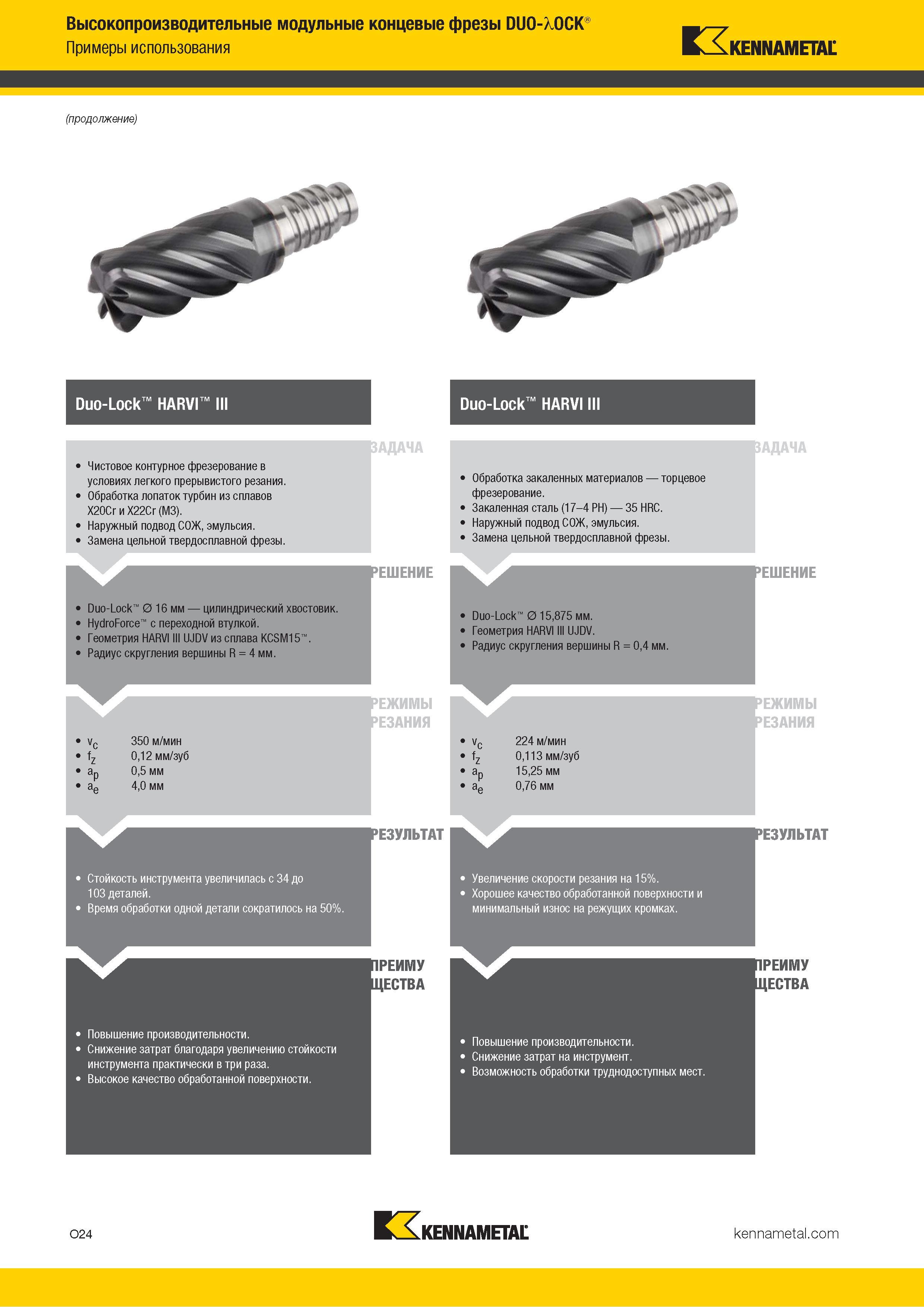

Высокопроизводительные модульные концевые фрезы DUO-XOCK Примеры использования Kennametal (продолжение) Duo-Lock HARVI III Duo-Lock HARVI III Чистовое контурное фрезерование в условиях легкого прерывистого резания. Обработка лопаток турбин из сплавов X20Cr и X22Cr (M3). Наружный подвод СОЖ, эмульсия. Замена цельной твердосплавной фрезы. АДАЧА Duo-Lock 0 16 мм цилиндрический хвостовик. HydroForce с переходной втулкой. Геометрия HARVI III UJDV из сплава KCSM15 Радиус скругления вершины R = 4 мм. 350 м/мин 0,12 мм/зуб 0,5 мм 4,0 мм Обработка закаленных материалов торцевое фрезерование. Закаленная сталь (17-4 PH) 35 HRC. Наружный подвод СОЖ, эмульсия. Замена цельной твердосплавной фрезы НЗАДАЧА вое РЕШЕНИЕ Duo-Lock 0 15,875 мм. Геометрия HARVI III UJDV. Радиус скругления вершины R = 0,4 мм. ЕЖИМЫ ЕЗАНИЯ 224 м/мин 0,113 мм/зуб 15,25 мм 0,76 мм ЕШЕНИЕ ЕЖИМЫ ЕЗАНИЯ РЕЗУЛЬТАТ РЕЗУЛЬТАТ Увеличение скорости резания на 15%. Хорошее качество обработанной поверхности и минимальный износ на режущих кромках. ПРЕИМУ ЩЕСТВА ПРЕИМУ ЩЕСТВА c c p p a a e e Повышение производительности. Снижение затрат на инструмент. Возможность обработки труднодоступных мест. Стойкость инструмента увеличилась с 34 до 103 деталей. Время обработки одной детали сократилось на 50%. V Повышение производительности. Снижение затрат благодаря увеличению стойкости инструмента практически в три раза. Высокое качество обработанной поверхности. O24 Kennametal
