Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding KENNAMETAL \| Каталог KENNAMETAL 2018 Инструменты вращающиеся для станков (Всего 1920 стр.)

478 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.K52

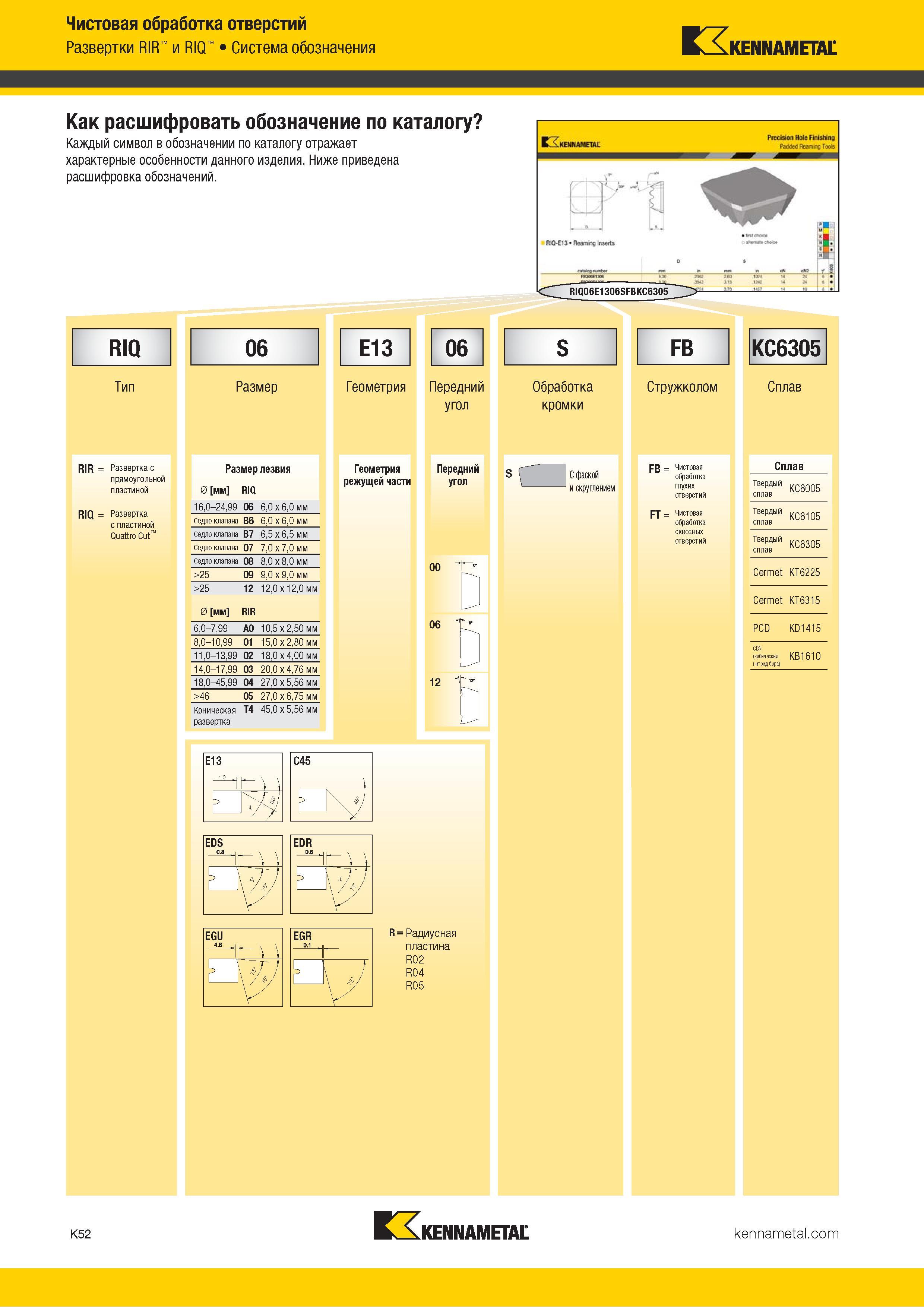

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. K52 0478 Lab2u Чистовая обработка отверстий Развертки RIR и RIQ Система обозначения Kennametal Как расшифровать обозначение по каталогу Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Ниже приведена расшифровка обозначений. RIQ Тип 06 Размер E13 се Геометрия Передний угол S Обработка кромки FB Стружколом KC6305 Сплав RIR = Развертка с прямоугольной пластиной RIQ = Развертка с пластиной Quattro Cut Размер лезвия 0 мм RIQ 16,0-24,99 06 6,0 x 6,0 мм Седло клапана B6 6,0 x 6,0 мм Седло клапана B7 6,5 x 6,5 мм Седло клапана 07 7,0 x 7,0 мм Седло клапана 08 8,0 x 8,0 мм >25 09 9,0 x 9,0 мм >25 12 12,0 x 12,0 мм 0 мм RIR 6,0-7,99 A0 10,5 x 2,50 мм 8,0-10,99 01 15,0 x 2,80 мм 11,0-13,99 02 18,0 x 4,00 мм 14,0-17,99 03 20,0 x 4,76 мм 18,0-45,99 04 27,0 x 5,56 мм >46 05 27,0 x 6,75 мм Коническая развертка T4 45,0 x 5,56 мм Геометрия режущей части Передний угол 00 06 12 Т С фаской - и скруглением FB = Чистовая обработка глухих отверстий ft = Чистовая обработка сквозных отверстий Сплав Твердый KC6005 Твердый KC6105 Твердый KC6305 Cermet KT6225 Cermet KT6315 PCD KD1415 CBN (кубический KB1610 нитрид бора) EGR R= Радиусная пластина R02 R04 R05 S K52 Kennametal
