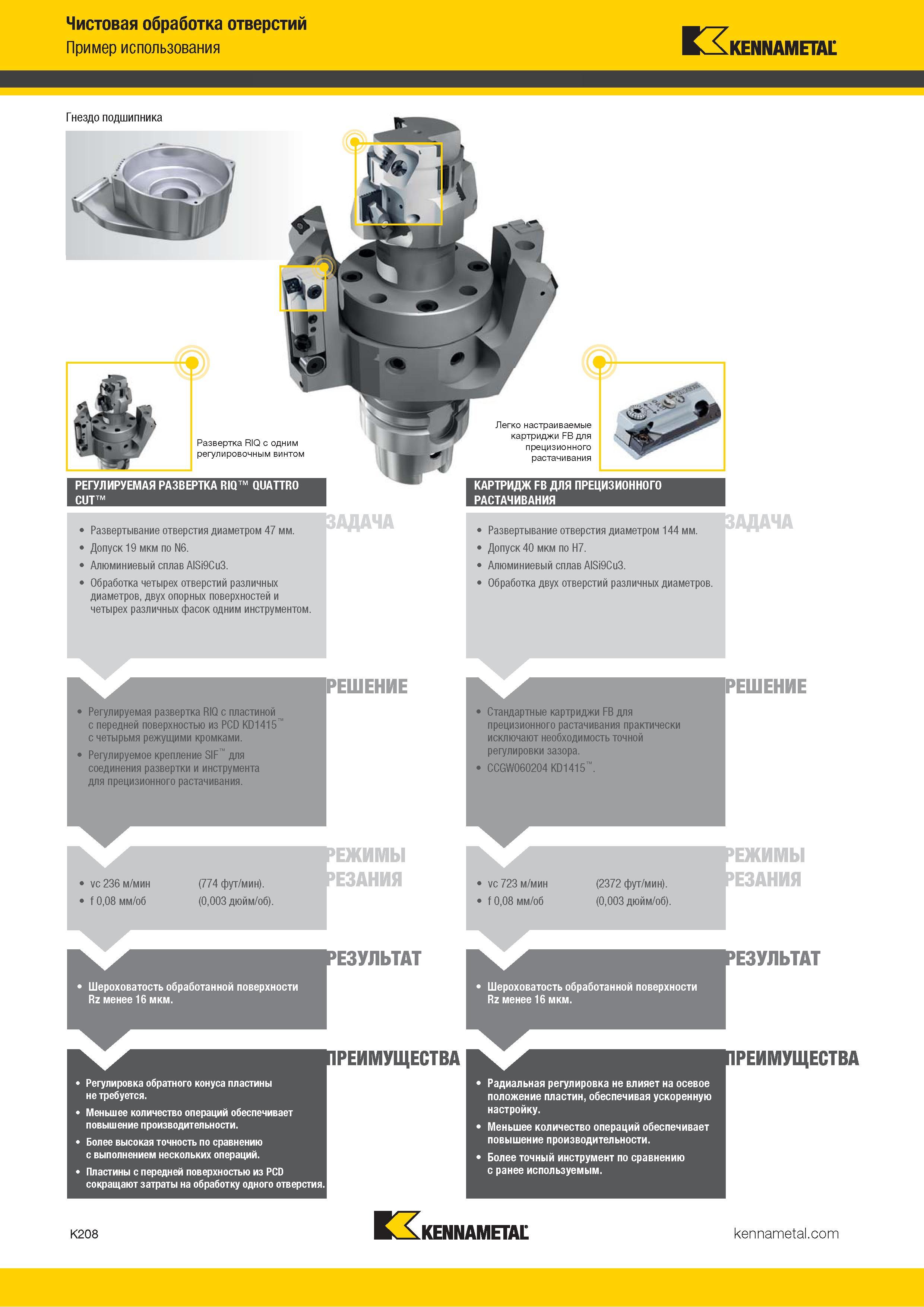

Чистовая обработка отверстий Пример использования Kennametal Гнездо подшипника jm Развертка RIQ с одним регулировочным винтом РЕГУЛИРУЕМАЯ РАЗВЕРТКА RIQ QUATTRO CUT Развертывание отверстия диаметром 47 мм. Допуск 19 мкм по N6. Алюминиевый сплав AlSi9Cu3. Обработка четырех отверстий различных диаметров, двух опорных поверхностей и четырех различных фасок одним инструментом. АДАЧА 1РЕШЕНИЕ Регулируемая развертка RIQ с пластиной с передней поверхностью из PCD KD1415 с четырьмя режущими кромками. Регулируемое крепление SIF для соединения развертки и инструмента для прецизионного растачивания. vc 236 м/мин f 0,08 мм/об (774 фут/мин). (0,003 дюйм/об). Р Р ЕЖИМЫ ЕЗАНИЯ Легко настраиваемые картриджи FB для прецизионного растачивания КАРТРИДЖ FB ДЛЯ ПРЕЦИЗИОННОГО РАСТАЧИВАНИЯ Развертывание отверстия диаметром 144 мм. Допуск 40 мкм по H7. Алюминиевый сплав AlSi9Cu3. Обработка двух отверстий различных диаметров. АДАЧА Стандартные картриджи FB для прецизионного растачивания практически исключают необходимость точной регулировки зазора. CCGW060204 KD1415 ски ски РЕШЕНИЕ vc 723 м/мин f 0,08 мм/об (2372 фут/мин). (0,003 дюйм/об). ЕЖИМЫ ЕЗАНИЯ Шероховатость обработанной поверхности Rz менее 16 мкм. РЕЗУЛЬТАТ РЕЗУЛЬТАТ Шероховатость обработанной поверхности Rz менее 16 мкм. ПРЕИМУЩЕСТВА Регулировка обратного конуса пластины не требуется. Меньшее количество операций обеспечивает повышение производительности. Более высокая точность по сравнению с выполнением нескольких операций. Пластины с передней поверхностью из PCD сокращают затраты на обработку одного отверстия. ПРЕИМУЩЕСТВА Радиальная регулировка не влияет на осевое положение пластин, обеспечивая ускоренную настройку. Меньшее количество операций обеспечивает повышение производительности. Более точный инструмент по сравнению с ранее используемым. K208 Kennametal
