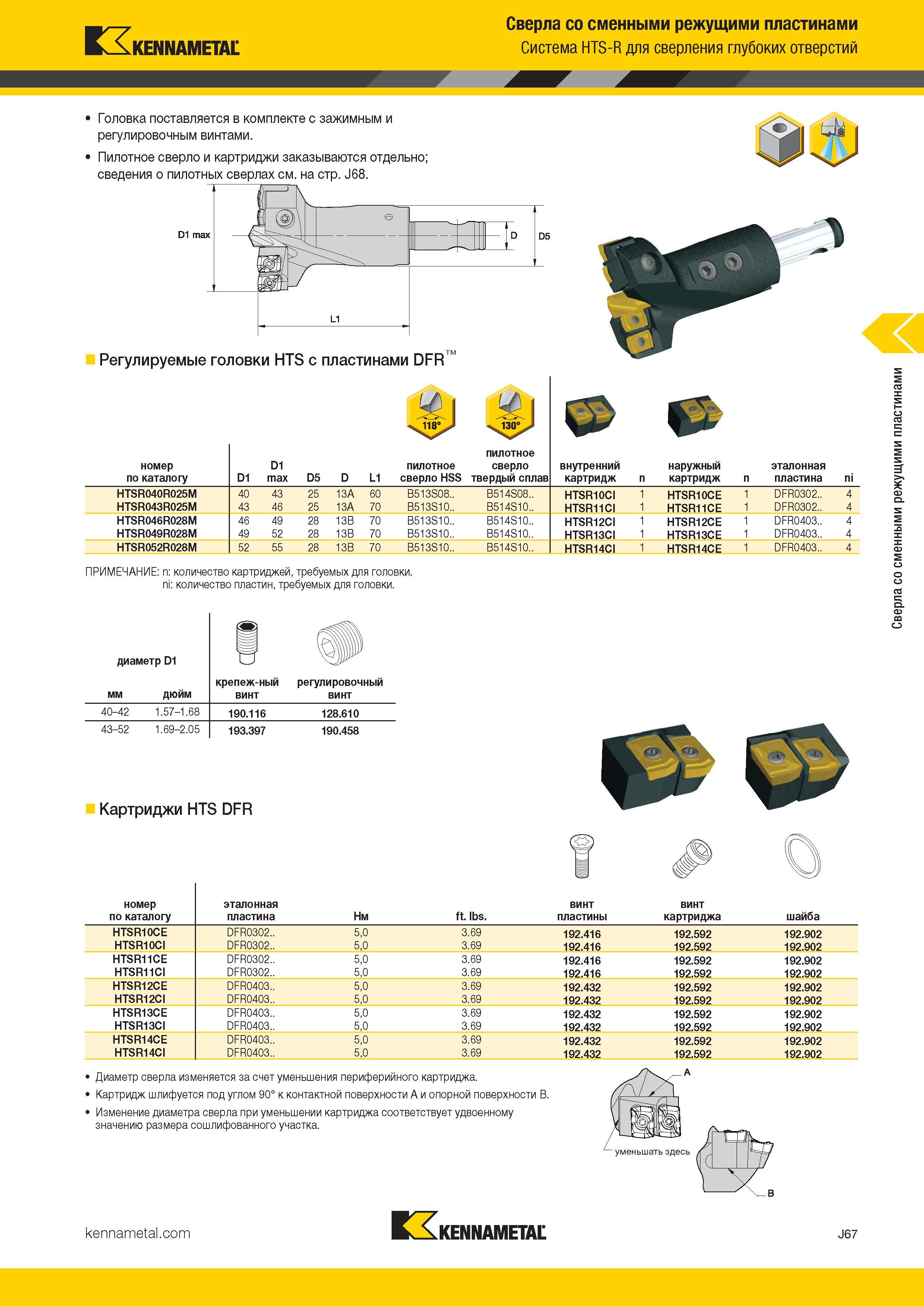

Kennametal Сверла со сменными режущими пластинами Система HTS-R для сверления глубоких отверстий Головка поставляется в комплекте с зажимным и регулировочным винтами. Пилотное сверло и картриджи заказываются отдельно; сведения о пилотных сверлах см. на стр. J68. Регулируемые головки HTS с пластинами DFR номер по каталогу D1 D1 max D5 D L1 пилотное сверло HSS сверло твердый сплав внутренний картридж n наружный картридж n эталонная пластина ni HTSR040R025M 40 43 25 13A 60 B513S08.. B514S08.. HTSR10CI 1 HTSR10CE 1 DFR0302.. 4 HTSR043R025M 43 46 25 13A 70 B513S10.. B514S10.. HTSR11CI 1 HTSR11CE 1 DFR0302.. 4 HTSR046R028M 46 49 28 13B 70 B513S10.. B514S10.. HTSR12CI 1 HTSR12CE 1 DFR0403.. 4 HTSR049R028M 49 52 28 13B 70 B513S10.. B514S10.. HTSR13CI 1 HTSR13CE 1 DFR0403.. 4 HTSR052R028M 52 55 28 13B 70 B513S10.. B514S10.. HTSR14CI 1 HTSR14CE 1 DFR0403.. 4 ПРИМЕЧАНИЕ: n: количество картриджей, требуемых для головки. ni: количество пластин, требуемых для головки. Ш диаметр D1 f мм дюйм крепеж-ный винт регулировочный винт 40-42 1.57-1.68 190.116 128.610 43-52 1.69-2.05 193.397 190.458 Картриджи HTS DFR номер эталонная винт винт по каталогу пластина Нм ft. lbs. пластины картриджа шайба HTSR10CE DFR0302.. 5,0 3.69 192.416 192.592 192.902 HTSR10CI DFR0302.. 5,0 3.69 192.416 192.592 192.902 HTSR11CE DFR0302.. 5,0 3.69 192.416 192.592 192.902 HTSR11CI DFR0302.. 5,0 3.69 192.416 192.592 192.902 HTSR12CE DFR0403.. 5,0 3.69 192.432 192.592 192.902 HTSR12CI DFR0403.. 5,0 3.69 192.432 192.592 192.902 HTSR13CE DFR0403.. 5,0 3.69 192.432 192.592 192.902 HTSR13CI DFR0403.. 5,0 3.69 192.432 192.592 192.902 HTSR14CE DFR0403.. 5,0 3.69 192.432 192.592 192.902 HTSR14CI DFR0403.. 5,0 3.69 192.432 192.592 192.902 Диаметр сверла изменяется за счет уменьшения периферийного картриджа. Картридж шлифуется под углом 90° к контактной поверхности А и опорной поверхности B. Изменение диаметра сверла при уменьшении картриджа соответствует удвоенному значению размера сошлифованного участка. Kennametal J67 пилотное Сверла со сменными режущими пластинами
