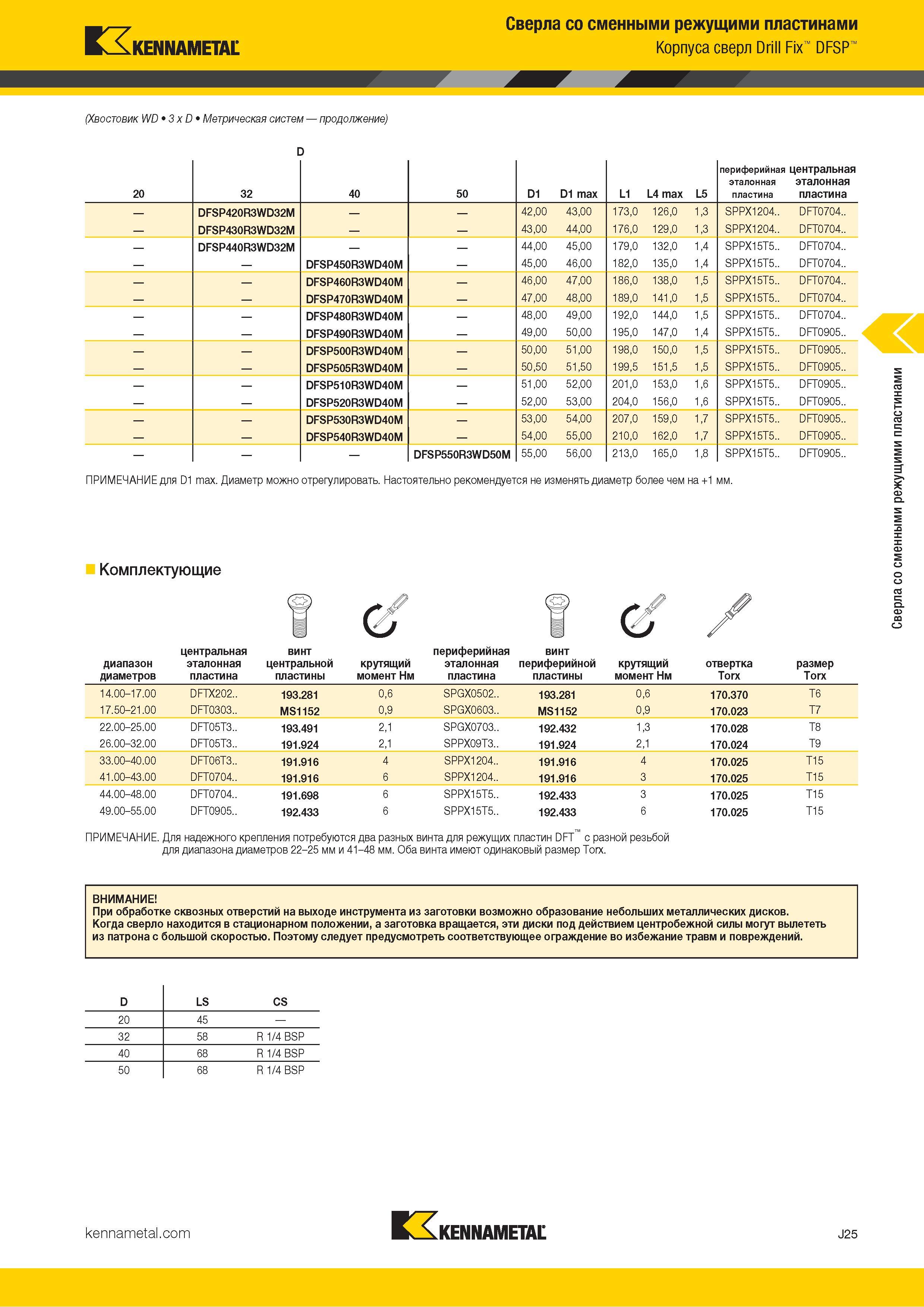

Kennametal Сверла со сменными режущими пластинами Корпуса сверл Drill Fix DFSP (Хвостовик WD 3 x D Метрическая систем продолжение) ПРИМЕЧАНИЕ для D1 max. Диаметр можно отрегулировать. Настоятельно рекомендуется не изменять диаметр более чем на +1 мм. Комплектующие диапазон диаметров центральная эталонная пластина винт центральной пластины крутящий момент Нм периферийная винт эталонная периферийной пластина пластины крутящий момент Нм oтвертка Torx размер Torx 14.00-17.00 DFTX202.. 193.281 0,6 SPGX0502.. 193.281 0,6 170.370 T6 17.50-21.00 DFT0303.. MS1152 0,9 SPGX0603.. MS1152 0,9 170.023 T7 22.00-25.00 DFT05T3.. 193.491 2,1 SPGX0703.. 192.432 1,3 170.028 T8 26.00-32.00 DFT05T3.. 191.924 2,1 SPPX09T3.. 191.924 2,1 170.024 T9 33.00-40.00 DFT06T3.. 191.916 4 SPPX1204.. 191.916 4 170.025 T15 41.00-43.00 DFT0704.. 191.916 6 SPPX1204.. 191.916 3 170.025 T15 44.00-48.00 DFT0704.. 191.698 6 SPPX15T5.. 192.433 3 170.025 T15 49.00-55.00 DFT0905.. 192.433 6 SPPX15T5.. 192.433 6 170.025 T15 ПРИМЕЧАНИЕ. Для надежного крепления потребуются два разных винта для режущих пластин DFT с разной резьбой для диапазона диаметров 22-25 мм и 41-48 мм. Оба винта имеют одинаковый размер Torx. ВНИМАНИЕ При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование небольших металлических дисков. Когда сверло находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы могут вылететь из патрона с большой скоростью. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. D LS CS 20 45 32 58 R 1/4 BSP 40 68 R 1/4 BSP 50 68 R 1/4 BSP D Kennametal J25 Сверла со сменными режущими пластинами
