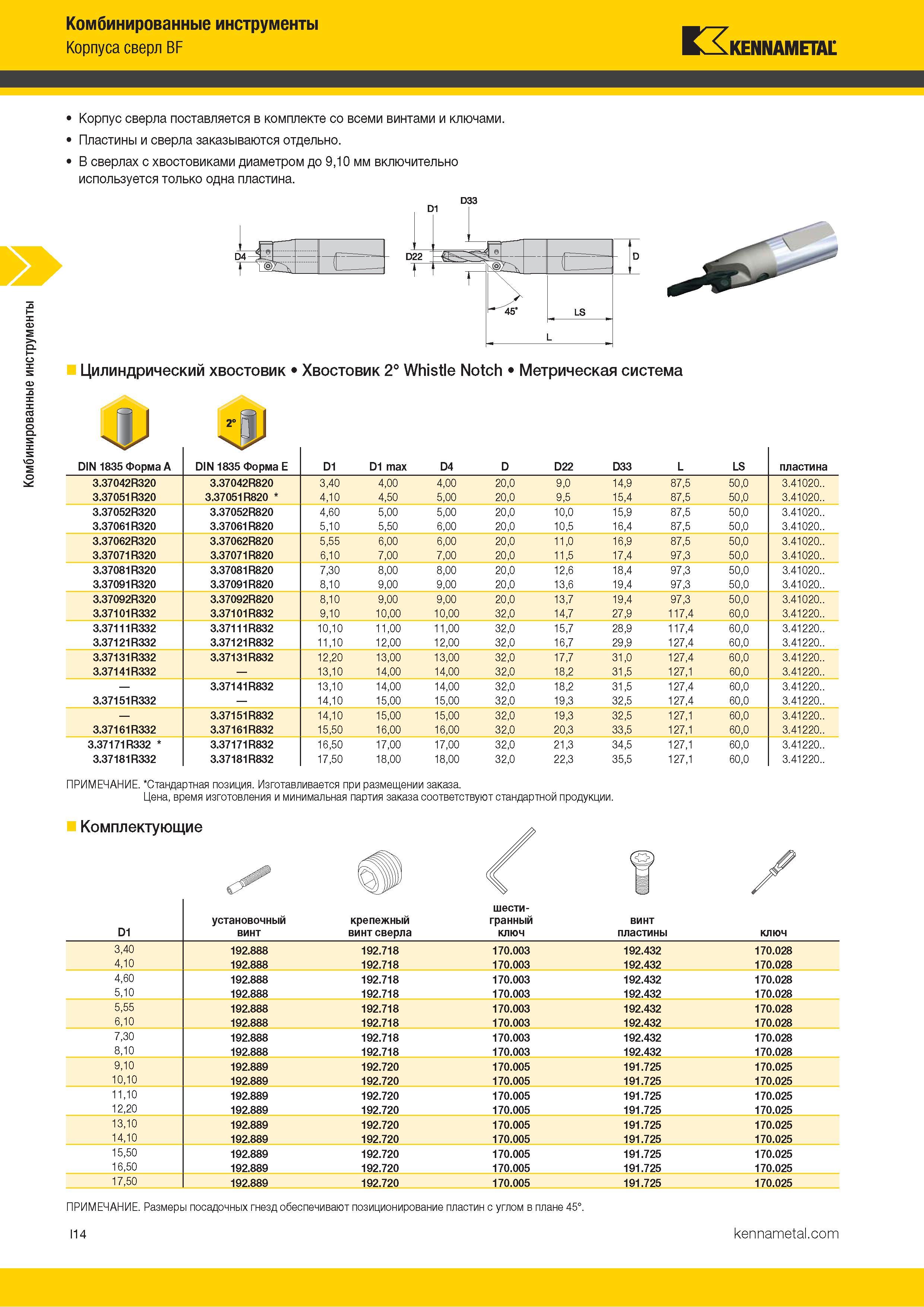

Комбинированные инструменты Корпуса сверл BF Kennametal Корпус сверла поставляется в комплекте со всеми винтами и ключами. Пластины и сверла заказываются отдельно. В сверлах с хвостовиками диаметром до 9,10 мм включительно используется только одна пластина. D33 Цилиндрический хвостовик Хвостовик 2° Whistle Notch Метрическая система 4J DIN 1835 Форма A DIN 1835 Форма E D1 D1 max D4 D D22 D33 L LS пластина 3.37042R320 3.37042R820 3,40 4,00 4,00 20,0 9,0 14,9 87,5 50,0 3.41020.. 3.37051R320 3.37051R820 4,10 4,50 5,00 20,0 9,5 15,4 87,5 50,0 3.41020.. 3.37052R320 3.37052R820 4,60 5,00 5,00 20,0 10,0 15,9 87,5 50,0 3.41020.. 3.37061R320 3.37061R820 5,10 5,50 6,00 20,0 10,5 16,4 87,5 50,0 3.41020.. 3.37062R320 3.37062R820 5,55 6,00 6,00 20,0 11,0 16,9 87,5 50,0 3.41020.. 3.37071R320 3.37071R820 6,10 7,00 7,00 20,0 11,5 17,4 97,3 50,0 3.41020.. 3.37081R320 3.37081R820 7,30 8,00 8,00 20,0 12,6 18,4 97,3 50,0 3.41020.. 3.37091R320 3.37091R820 8,10 9,00 9,00 20,0 13,6 19,4 97,3 50,0 3.41020.. 3.37092R320 3.37092R820 8,10 9,00 9,00 20,0 13,7 19,4 97,3 50,0 3.41020.. 3.37101R332 3.37101R832 9,10 10,00 10,00 32,0 14,7 27,9 117,4 60,0 3.41220.. 3.37111R332 3.37111R832 10,10 11,00 11,00 32,0 15,7 28,9 117,4 60,0 3.41220.. 3.37121R332 3.37121R832 11,10 12,00 12,00 32,0 16,7 29,9 127,4 60,0 3.41220.. 3.37131R332 3.37131R832 12,20 13,00 13,00 32,0 17,7 31,0 127,4 60,0 3.41220.. 3.37141R332 13,10 14,00 14,00 32,0 18,2 31,5 127,1 60,0 3.41220.. 3.37141R832 13,10 14,00 14,00 32,0 18,2 31,5 127,4 60,0 3.41220.. 3.37151R332 14,10 15,00 15,00 32,0 19,3 32,5 127,4 60,0 3.41220.. 3.37151R832 14,10 15,00 15,00 32,0 19,3 32,5 127,1 60,0 3.41220.. 3.37161R332 3.37161R832 15,50 16,00 16,00 32,0 20,3 33,5 127,1 60,0 3.41220.. 3.37171R332 3.37171R832 16,50 17,00 17,00 32,0 21,3 34,5 127,1 60,0 3.41220.. 3.37181R332 3.37181R832 17,50 18,00 18,00 32,0 22,3 35,5 127,1 60,0 3.41220.. ПРИМЕЧАНИЕ. Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. Комплектующие D1 установочный винт крепежный винт сверла шести- гранный ключ винт пластины ключ 3,40 192.888 192.718 170.003 192.432 170.028 4,10 192.888 192.718 170.003 192.432 170.028 4,60 192.888 192.718 170.003 192.432 170.028 5,10 192.888 192.718 170.003 192.432 170.028 5,55 192.888 192.718 170.003 192.432 170.028 6,10 192.888 192.718 170.003 192.432 170.028 7,30 192.888 192.718 170.003 192.432 170.028 8,10 192.888 192.718 170.003 192.432 170.028 9,10 192.889 192.720 170.005 191.725 170.025 10,10 192.889 192.720 170.005 191.725 170.025 11,10 192.889 192.720 170.005 191.725 170.025 12,20 192.889 192.720 170.005 191.725 170.025 13,10 192.889 192.720 170.005 191.725 170.025 14,10 192.889 192.720 170.005 191.725 170.025 15,50 192.889 192.720 170.005 191.725 170.025 16,50 192.889 192.720 170.005 191.725 170.025 17,50 192.889 192.720 170.005 191.725 170.025 ПРИМЕЧАНИЕ. Размеры посадочных гнезд обеспечивают позиционирование пластин с углом в плане 45°. I14
