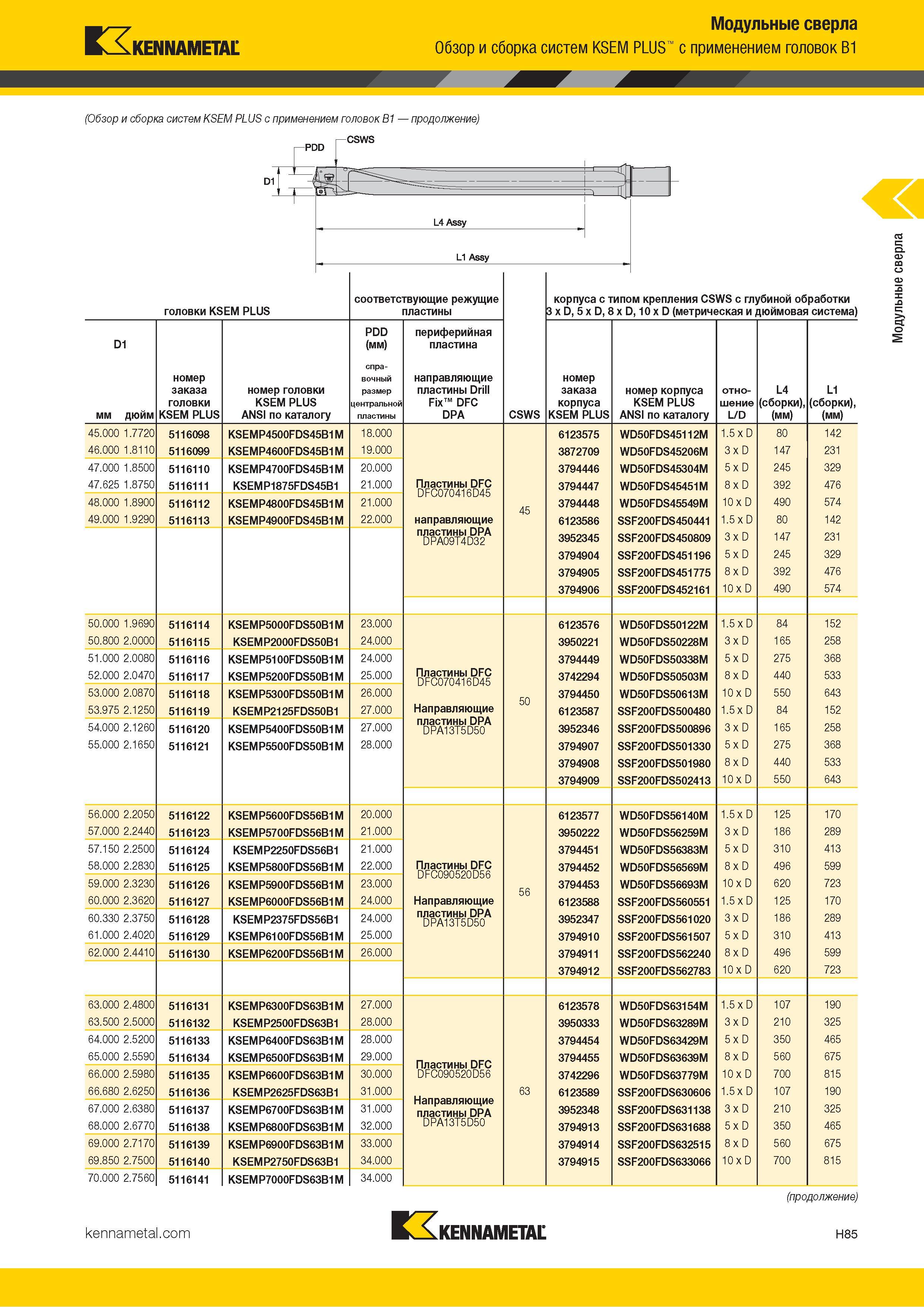

Kennametal Модульные сверла Обзор и сборка систем KSEM PLUS с применением головок B1 (Обзор и сборка систем KSEM PLUS с применением головок B1 продолжение) -CSWS L4 Assy L1 Assy головки KSEM PLUS соответствующие режущие пластины D1 мм дюйм номер заказа головки KSEM PLUS номер головки KSEM PLUS ANSI по каталогу PDD (мм) спра- вочный размер центральной пластины периферийная пластина направляющие пластины Drill Fix DFC DPA 45.000 1.7720 5116098 KSEMP4500FDS45B1M 18.000 46.000 1.8110 5116099 KSEMP4600FDS45B1M 19.000 47.000 1.8500 47.625 1.8750 5116110 5116111 KSEMP4700FDS45B1M KSEMP1875FDS45B1 20.000 21.000 Пластины DFC DFC070416D45 48.000 1.8900 5116112 KSEMP4800FDS45B1M 21.000 49.000 1.9290 5116113 KSEMP4900FDS45B1M 22.000 направляющие пластины DPA DPA09T4D32 50.000 1.9690 5116114 KSEMP5000FDS50B1M 23.000 50.800 2.0000 5116115 KSEMP2000FDS50B1 24.000 51.000 2.0080 52.000 2.0470 5116116 5116117 KSEMP5100FDS50B1M KSEMP5200FDS50B1M 24.000 25.000 Пластины DFC DFC070416D45 53.000 2.0870 5116118 KSEMP5300FDS50B1M 26.000 53.975 2.1250 5116119 KSEMP2125FDS50B1 27.000 Направляющие 54.000 2.1260 55.000 2.1650 5116120 5116121 KSEMP5400FDS50B1M KSEMP5500FDS50B1M 27.000 28.000 пластины DPA DPA13T5D50 56.000 2.2050 5116122 KSEMP5600FDS56B1M 20.000 57.000 2.2440 5116123 KSEMP5700FDS56B1M 21.000 57.150 2.2500 58.000 2.2830 5116124 5116125 KSEMP2250FDS56B1 KSEMP5800FDS56B1M 21.000 22.000 Пластины DFC DFC090520D56 59.000 2.3230 5116126 KSEMP5900FDS56B1M 23.000 60.000 2.3620 5116127 KSEMP6000FDS56B1M 24.000 Направляющие 60.330 2.3750 61.000 2.4020 5116128 5116129 KSEMP2375FDS56B1 KSEMP6100FDS56B1M 24.000 25.000 пластины DPA DPA13T5D50 62.000 2.4410 5116130 KSEMP6200FDS56B1M 26.000 63.000 2.4800 5116131 KSEMP6300FDS63B1M 27.000 63.500 2.5000 5116132 KSEMP2500FDS63B1 28.000 64.000 2.5200 65.000 2.5590 5116133 5116134 KSEMP6400FDS63B1M KSEMP6500FDS63B1M 28.000 29.000 Пластины DFC DFC090520D56 66.000 2.5980 5116135 KSEMP6600FDS63B1M 30.000 66.680 2.6250 5116136 KSEMP2625FDS63B1 31.000 Направляющие пластины DPA DPA13T5D50 67.000 2.6380 68.000 2.6770 5116137 5116138 KSEMP6700FDS63B1M KSEMP6800FDS63B1M 31.000 32.000 69.000 2.7170 5116139 KSEMP6900FDS63B1M 33.000 69.850 2.7500 5116140 KSEMP2750FDS63B1 34.000 70.000 2.7560 5116141 KSEMP7000FDS63B1M 34.000 корпуса с типом крепления CSWS с глубиной обработки 3 x D, 5 x D, 8 x D, 10 x D (метрическая и дюймовая система) CSWS номер заказа корпуса KSEM PLUS номер корпуса KSEM PLUS ANSI по каталогу отно- шение L/D L4 (сборки), (мм) L1 (сборки), (мм) 6123575 WD50FDS45112M 1.5 x D 80 142 3872709 WD50FDS45206M 3 x D 147 231 3794446 WD50FDS45304M 5 x D 245 329 3794447 WD50FDS45451M 8 x D 392 476 3794448 WD50FDS45549M 10 x D 490 574 6123586 SSF200FDS450441 1.5 x D 80 142 3952345 SSF200FDS450809 3 x D 147 231 3794904 SSF200FDS451196 5 x D 245 329 3794905 SSF200FDS451775 8 x D 392 476 3794906 SSF200FDS452161 10 x D 490 574 6123576 WD50FDS50122M 1.5 x D 84 152 3950221 WD50FDS50228M 3 x D 165 258 3794449 WD50FDS50338M 5 x D 275 368 3742294 WD50FDS50503M 8 x D 440 533 3794450 WD50FDS50613M 10 x D 550 643 6123587 SSF200FDS500480 1.5 x D 84 152 3952346 SSF200FDS500896 3 x D 165 258 3794907 SSF200FDS501330 5 x D 275 368 3794908 SSF200FDS501980 8 x D 440 533 3794909 SSF200FDS502413 10 x D 550 643 6123577 WD50FDS56140M 1.5 x D 125 170 3950222 WD50FDS56259M 3 x D 186 289 3794451 WD50FDS56383M 5 x D 310 413 3794452 WD50FDS56569M 8 x D 496 599 3794453 WD50FDS56693M 10 x D 620 723 6123588 SSF200FDS560551 1.5 x D 125 170 3952347 SSF200FDS561020 3 x D 186 289 3794910 SSF200FDS561507 5 x D 310 413 3794911 SSF200FDS562240 8 x D 496 599 3794912 SSF200FDS562783 10 x D 620 723 6123578 WD50FDS63154M 1.5 x D 107 190 3950333 WD50FDS63289M 3 x D 210 325 3794454 WD50FDS63429M 5 x D 350 465 3794455 WD50FDS63639M 8 x D 560 675 3742296 WD50FDS63779M 10 x D 700 815 6123589 SSF200FDS630606 1.5 x D 107 190 3952348 SSF200FDS631138 3 x D 210 325 3794913 SSF200FDS631688 5 x D 350 465 3794914 SSF200FDS632515 8 x D 560 675 3794915 SSF200FDS633066 10 x D 700 815 45 50 56 63 (продолжение) Kennametal H85 Модульные сверла
