246 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.H58

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. H58 0246 Lab2u

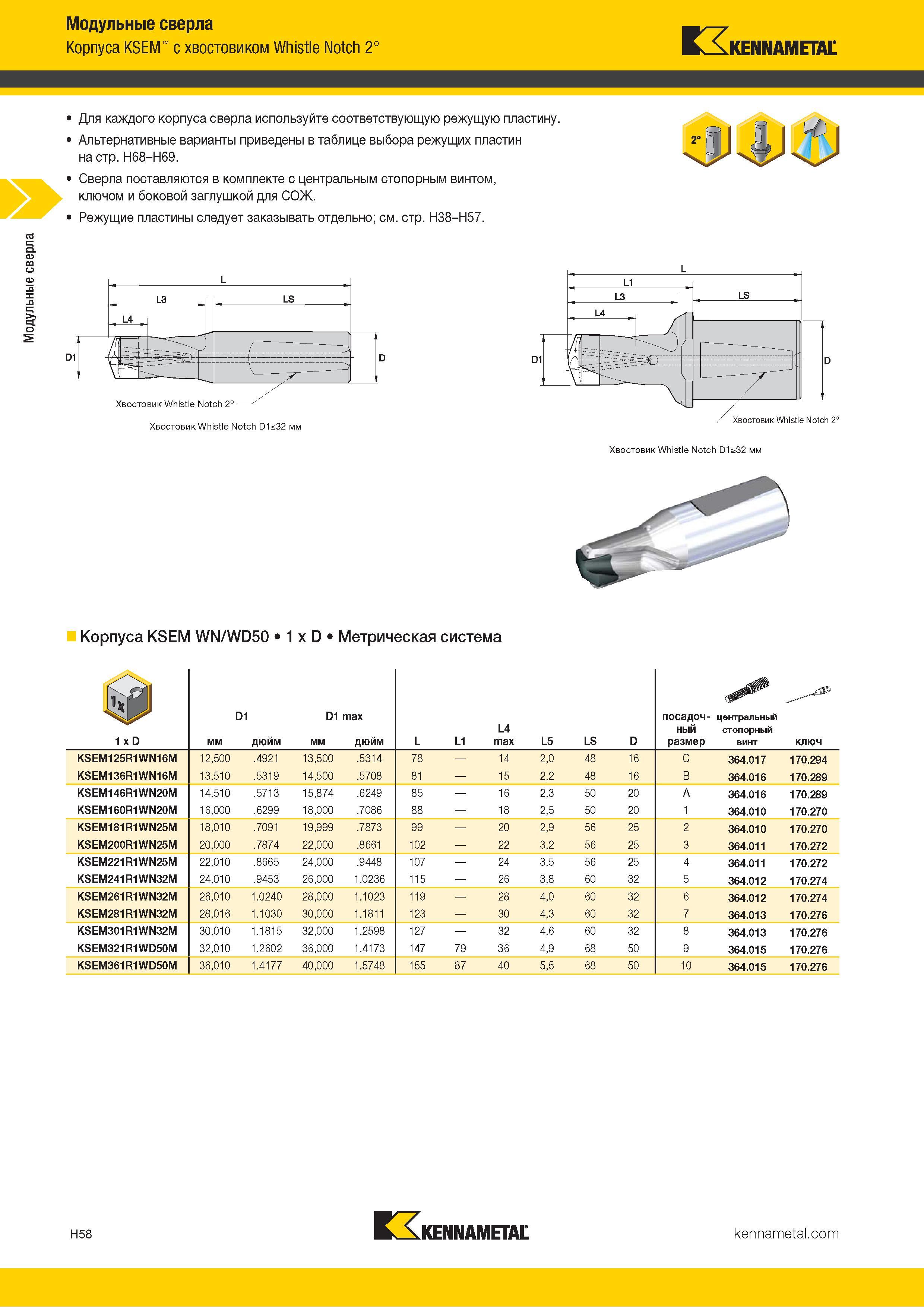

Модульные сверла Корпуса KSEM с хвостовиком Whistle Notch 2° Kennametal Для каждого корпуса сверла используйте соответствующую режущую пластину. Альтернативные варианты приведены в таблице выбора режущих пластин на стр. H68-H69. Сверла поставляются в комплекте с центральным стопорным винтом, ключом и боковой заглушкой для СОЖ. Режущие пластины следует заказывать отдельно; см. стр. H38-H57. Хвостовик Whistle Notch 2° Хвостовик Whistle Notch D1s32 мм Хвостовик Whistle Notch D1a32 мм Корпуса KSEM WN/WD50 1 x D Метрическая система / hM 1 x D мм D1 дюйм D1 max мм дюйм L L1 L4 max L5 LS D посадоч- ный размер центральный стопорный винт ключ KSEM125R1WN16M 12,500 .4921 13,500 .5314 78 14 2,0 48 16 C 364.017 170.294 KSEM136R1WN16M 13,510 .5319 14,500 .5708 81 15 2,2 48 16 B 364.016 170.289 KSEM146R1WN20M 14,510 .5713 15,874 .6249 85 16 2,3 50 20 A 364.016 170.289 KSEM160R1WN20M 16,000 .6299 18,000 .7086 88 18 2,5 50 20 1 364.010 170.270 KSEM181R1WN25M 18,010 .7091 19,999 .7873 99 20 2,9 56 25 2 364.010 170.270 KSEM200R1WN25M 20,000 .7874 22,000 .8661 102 22 3,2 56 25 3 364.011 170.272 KSEM221R1WN25M 22,010 .8665 24,000 .9448 107 24 3,5 56 25 4 364.011 170.272 KSEM241R1WN32M 24,010 .9453 26,000 1.0236 115 26 3,8 60 32 5 364.012 170.274 KSEM261R1WN32M 26,010 1.0240 28,000 1.1023 119 28 4,0 60 32 6 364.012 170.274 KSEM281R1WN32M 28,016 1.1030 30,000 1.1811 123 30 4,3 60 32 7 364.013 170.276 KSEM301R1WN32M 30,010 1.1815 32,000 1.2598 127 32 4,6 60 32 8 364.013 170.276 KSEM321R1WD50M 32,010 1.2602 36,000 1.4173 147 79 36 4,9 68 50 9 364.015 170.276 KSEM361R1WD50M 36,010 1.4177 40,000 1.5748 155 87 40 5,5 68 50 10 364.015 170.276 H58 KENNAMETAL
