239 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.H51

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. H51 0239 Lab2u

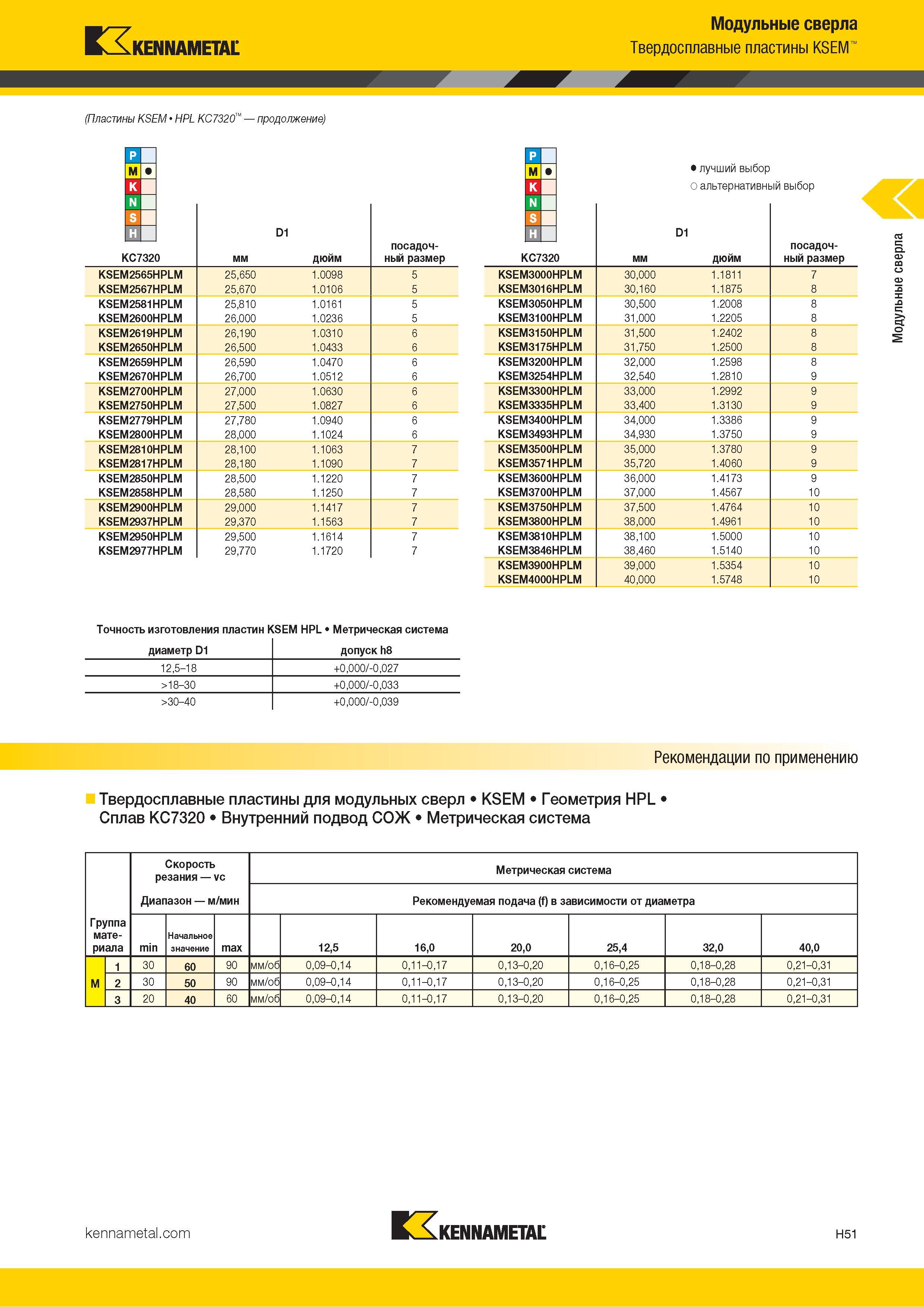

Kennametal Модульные сверла Твердосплавные пластины KSEM (Пластины KSEM HPL KC7320 продолжение) В D1 KC7320 мм дюйм посадочный размер KSEM2565HPLM 25,650 1.0098 5 KSEM2567HPLM 25,670 1.0106 5 KSEM2581HPLM 25,810 1.0161 5 KSEM2600HPLM 26,000 1.0236 5 KSEM2619HPLM 26,190 1.0310 6 KSEM2650HPLM 26,500 1.0433 6 KSEM2659HPLM 26,590 1.0470 6 KSEM2670HPLM 26,700 1.0512 6 KSEM2700HPLM 27,000 1.0630 6 KSEM2750HPLM 27,500 1.0827 6 KSEM2779HPLM 27,780 1.0940 6 KSEM2800HPLM 28,000 1.1024 6 KSEM2810HPLM 28,100 1.1063 7 KSEM2817HPLM 28,180 1.1090 7 KSEM2850HPLM 28,500 1.1220 7 KSEM2858HPLM 28,580 1.1250 7 KSEM2900HPLM 29,000 1.1417 7 KSEM2937HPLM 29,370 1.1563 7 KSEM2950HPLM 29,500 1.1614 7 KSEM2977HPLM 29,770 1.1720 7 Альтернативный и лучший выбор инструмента по металлу D1 KC7320 мм дюйм посадочный размер KSEM3000HPLM 30,000 1.1811 7 KSEM3016HPLM 30,160 1.1875 8 KSEM3050HPLM 30,500 1.2008 8 KSEM3100HPLM 31,000 1.2205 8 KSEM3150HPLM 31,500 1.2402 8 KSEM3175HPLM 31,750 1.2500 8 KSEM3200HPLM 32,000 1.2598 8 KSEM3254HPLM 32,540 1.2810 9 KSEM3300HPLM 33,000 1.2992 9 KSEM3335HPLM 33,400 1.3130 9 KSEM3400HPLM 34,000 1.3386 9 KSEM3493HPLM 34,930 1.3750 9 KSEM3500HPLM 35,000 1.3780 9 KSEM3571HPLM 35,720 1.4060 9 KSEM3600HPLM 36,000 1.4173 9 KSEM3700HPLM 37,000 1.4567 10 KSEM3750HPLM 37,500 1.4764 10 KSEM3800HPLM 38,000 1.4961 10 KSEM3810HPLM 38,100 1.5000 10 KSEM3846HPLM 38,460 1.5140 10 KSEM3900HPLM 39,000 1.5354 10 KSEM4000HPLM 40,000 1.5748 10 Точность изготовления пластин KSEM HPL Метрическая система диаметр D1 допуск h8 12,5-18 +0,000/-0,027 >18-30 +0,000/-0,033 >30-40 +0,000/-0,039 Рекомендации по применению Твердосплавные пластины для модульных сверл KSEM Геометрия HPL Сплав KC7320 Внутренний подвод СОЖ Метрическая система Группа материала Скорость резания vc Диапазон м/мин Метрическая система Рекомендуемая подача (f) в зависимости от диаметра min Начальное значение max 12,5 16,0 20,0 25,4 32,0 40,0 M 1 30 60 90 мм/об 0,09-0,14 0,11-0,17 0,13-0,20 0,16-0,25 0,18-0,28 0,21-0,31 2 30 50 90 мм/об 0,09-0,14 0,11-0,17 0,13-0,20 0,16-0,25 0,18-0,28 0,21-0,31 3 20 40 60 мм/об 0,09-0,14 0,11-0,17 0,13-0,20 0,16-0,25 0,18-0,28 0,21-0,31 Kennametal H51 Модульные сверла
