225 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.H37

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. H37 0225 Lab2u

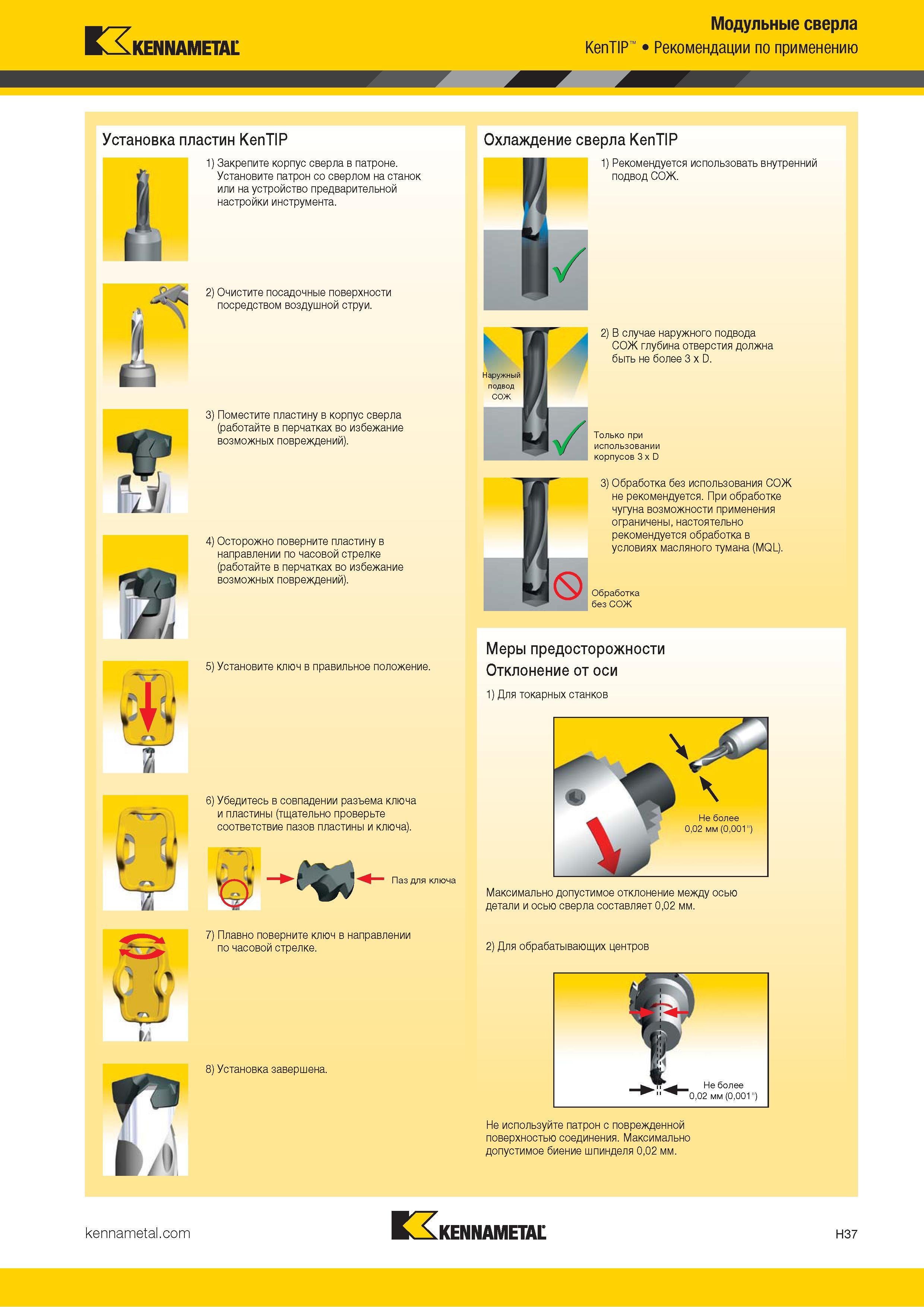

Kennametal KenTIP Модульные сверла Рекомендации по применению Установка пластин KenTIP 1) Закрепите корпус сверла в патроне. Установите патрон со сверлом на станок или на устройство предварительной настройки инструмента. Охлаждение сверла KenTIP 1) Рекомендуется использовать внутренний подвод СОЖ. 2) Очистите посадочные поверхности посредством воздушной струи. 3) Поместите пластину в корпус сверла (работайте в перчатках во избежание возможных повреждений). 4) Осторожно поверните пластину в направлении по часовой стрелке (работайте в перчатках во избежание возможных повреждений). 5) Установите ключ в правильное положение. 6) Убедитесь в совпадении разъема ключа и пластины (тщательно проверьте соответствие пазов пластины и ключа). Паз для ключа 7) Плавно поверните ключ в направлении по часовой стрелке. Наружный подвод СОЖ л 2) В случае наружного подвода СОЖ глубина отверстия должна быть не более 3 х D. / Только при / использовании корпусов 3 x D 3) Обработка без использования СОЖ не рекомендуется. При обработке чугуна возможности применения ограничены, настоятельно рекомендуется обработка в условиях масляного тумана (MQL). 0 Обработка без СОЖ Меры предосторожности Отклонение от оси 1) Для токарных станков V Не более 0,02 мм (0,001" Максимально допустимое отклонение между осью детали и осью сверла составляет 0,02 мм. 2) Для обрабатывающих центров 8) Установка завершена. Не используйте патрон с поврежденной поверхностью соединения. Максимально допустимое биение шпинделя 0,02 мм. Kennametal H37
