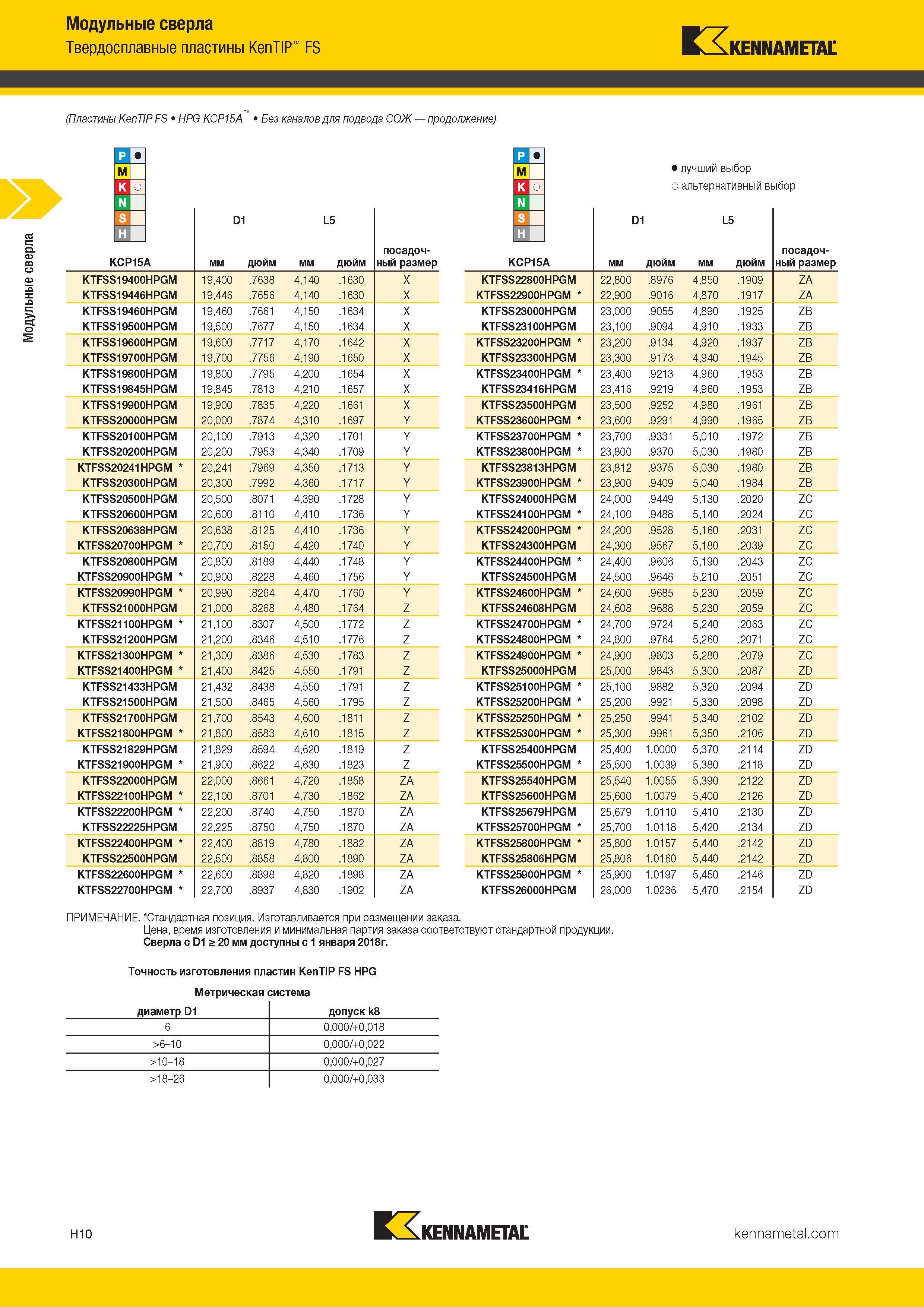

Модульные сверла Твердосплавные пластины KenTIP FS Kennametal (Пластины KenTIP FS HPG KCP15A Без каналов для подвода СОЖ продолжение) IF D1 L5 KCP15A мм дюйм мм дюйм посадочный размер KTFSS19400HPGM 19,400 .7638 4,140 .1630 X KTFSS19446HPGM 19,446 .7656 4,140 .1630 X KTFSS19460HPGM 19,460 .7661 4,150 .1634 X KTFSS19500HPGM 19,500 .7677 4,150 .1634 X KTFSS19600HPGM 19,600 .7717 4,170 .1642 X KTFSS19700HPGM 19,700 .7756 4,190 .1650 X KTFSS19800HPGM 19,800 .7795 4,200 .1654 X KTFSS19845HPGM 19,845 .7813 4,210 .1657 X KTFSS19900HPGM 19,900 .7835 4,220 .1661 X KTFSS20000HPGM 20,000 .7874 4,310 .1697 Y KTFSS20100HPGM 20,100 .7913 4,320 .1701 Y KTFSS20200HPGM 20,200 .7953 4,340 .1709 Y KTFSS20241HPGM 20,241 .7969 4,350 .1713 Y KTFSS20300HPGM 20,300 .7992 4,360 .1717 Y KTFSS20500HPGM 20,500 .8071 4,390 .1728 Y KTFSS20600HPGM 20,600 .8110 4,410 .1736 Y KTFSS20638HPGM 20,638 .8125 4,410 .1736 Y KTFSS20700HPGM 20,700 .8150 4,420 .1740 Y KTFSS20800HPGM 20,800 .8189 4,440 .1748 Y KTFSS20900HPGM 20,900 .8228 4,460 .1756 Y KTFSS20990HPGM 20,990 .8264 4,470 .1760 Y KTFSS21000HPGM 21,000 .8268 4,480 .1764 Z KTFSS21100HPGM 21,100 .8307 4,500 .1772 Z KTFSS21200HPGM 21,200 .8346 4,510 .1776 Z KTFSS21300HPGM 21,300 .8386 4,530 .1783 Z KTFSS21400HPGM 21,400 .8425 4,550 .1791 Z KTFSS21433HPGM 21,432 .8438 4,550 .1791 Z KTFSS21500HPGM 21,500 .8465 4,560 .1795 Z KTFSS21700HPGM 21,700 .8543 4,600 .1811 Z KTFSS21800HPGM 21,800 .8583 4,610 .1815 Z KTFSS21829HPGM 21,829 .8594 4,620 .1819 Z KTFSS21900HPGM 21,900 .8622 4,630 .1823 Z KTFSS22000HPGM 22,000 .8661 4,720 .1858 ZA KTFSS22100HPGM 22,100 .8701 4,730 .1862 ZA KTFSS22200HPGM 22,200 .8740 4,750 .1870 ZA KTFSS22225HPGM 22,225 .8750 4,750 .1870 ZA KTFSS22400HPGM 22,400 .8819 4,780 .1882 ZA KTFSS22500HPGM 22,500 .8858 4,800 .1890 ZA KTFSS22600HPGM 22,600 .8898 4,820 .1898 ZA KTFSS22700HPGM 22,700 .8937 4,830 .1902 ZA D1 Альтернативный и лучший выбор инструмента по металлу L5 KCP15A мм дюйм мм дюйм посадочный размер KTFSS22800HPGM 22,800 .8976 4,850 .1909 ZA KTFSS22900HPGM 22,900 .9016 4,870 .1917 ZA KTFSS23000HPGM 23,000 .9055 4,890 .1925 ZB KTFSS23100HPGM 23,100 .9094 4,910 .1933 ZB KTFSS23200HPGM 23,200 .9134 4,920 .1937 ZB KTFSS23300HPGM 23,300 .9173 4,940 .1945 ZB KTFSS23400HPGM 23,400 .9213 4,960 .1953 ZB KTFSS23416HPGM 23,416 .9219 4,960 .1953 ZB KTFSS23500HPGM 23,500 .9252 4,980 .1961 ZB KTFSS23600HPGM 23,600 .9291 4,990 .1965 ZB KTFSS23700HPGM 23,700 .9331 5,010 .1972 ZB KTFSS23800HPGM 23,800 .9370 5,030 .1980 ZB KTFSS23813HPGM 23,812 .9375 5,030 .1980 ZB KTFSS23900HPGM 23,900 .9409 5,040 .1984 ZB KTFSS24000HPGM 24,000 .9449 5,130 .2020 ZC KTFSS24100HPGM 24,100 .9488 5,140 .2024 ZC KTFSS24200HPGM 24,200 .9528 5,160 .2031 ZC KTFSS24300HPGM 24,300 .9567 5,180 .2039 ZC KTFSS24400HPGM 24,400 .9606 5,190 .2043 ZC KTFSS24500HPGM 24,500 .9646 5,210 .2051 ZC KTFSS24600HPGM 24,600 .9685 5,230 .2059 ZC KTFSS24608HPGM 24,608 .9688 5,230 .2059 ZC KTFSS24700HPGM 24,700 .9724 5,240 .2063 ZC KTFSS24800HPGM 24,800 .9764 5,260 .2071 ZC KTFSS24900HPGM 24,900 .9803 5,280 .2079 ZC KTFSS25000HPGM 25,000 .9843 5,300 .2087 ZD KTFSS25100HPGM 25,100 .9882 5,320 .2094 ZD KTFSS25200HPGM 25,200 .9921 5,330 .2098 ZD KTFSS25250HPGM 25,250 .9941 5,340 .2102 ZD KTFSS25300HPGM 25,300 .9961 5,350 .2106 ZD KTFSS25400HPGM 25,400 1.0000 5,370 .2114 ZD KTFSS25500HPGM 25,500 1.0039 5,380 .2118 ZD KTFSS25540HPGM 25,540 1.0055 5,390 .2122 ZD KTFSS25600HPGM 25,600 1.0079 5,400 .2126 ZD KTFSS25679HPGM 25,679 1.0110 5,410 .2130 ZD KTFSS25700HPGM 25,700 1.0118 5,420 .2134 ZD KTFSS25800HPGM 25,800 1.0157 5,440 .2142 ZD KTFSS25806HPGM 25,806 1.0160 5,440 .2142 ZD KTFSS25900HPGM 25,900 1.0197 5,450 .2146 ZD KTFSS26000HPGM 26,000 1.0236 5,470 .2154 ZD ПРИМЕЧАНИЕ. Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. Сверла с D1 > 20 мм доступны с 1 января 2018г. Точность изготовления пластин KenTIP FS HPG Метрическая система диаметр D1 допуск k8 6 0,000/+0,018 >6-10 0,000/+0,022 >10-18 0,000/+0,027 >18-26 0,000/+0,033 H10 Kennametal
