640 Каталог KENNAMETAL 2018 Инструмент токарный Резцы Сменные режущие пластины Стр.D50

Каталог KENNAMETAL 2018 Инструмент токарный Стр. D50 0640 Lab2u

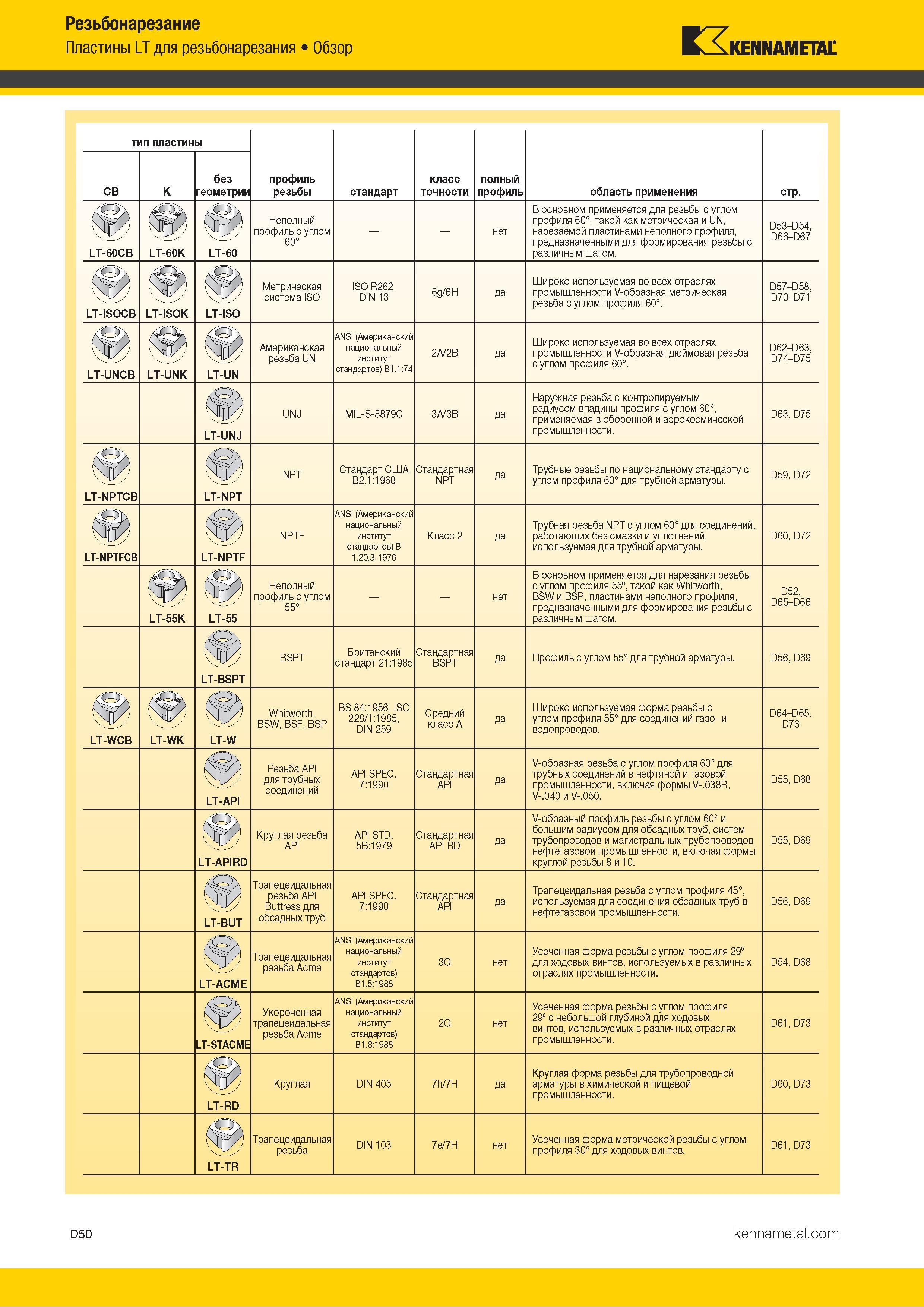

Резьбонарезание Пластины LT для резьбонарезания Обзор Kennametal тип пластины профиль резьбы стандарт класс точности полный профиль область применения стр. CB K без геометрии LT-60CB LT-60K LT-60 Неполный профиль с углом 60° нет В основном применяется для резьбы с углом профиля 60°, такой как метрическая и UN, нарезаемой пластинами неполного профиля, предназначенными для формирования резьбы с различным шагом. D53-D54, D66-D67 LT-ISOCB LT-ISOK LT-ISO Метрическая система ISO ISO R262, DIN 13 6g/6H да Широко используемая во всех отраслях промышленности V-образная метрическая резьба с углом профиля 60°. D57-D58, D70-D71 LT-UNCB LT-UNK LT-UN Американская резьба UN ANSI (Американский национальный институт стандартов) B1.1:74 2A/2B да Широко используемая во всех отраслях промышленности V-образная дюймовая резьба с углом профиля 60°. D62-D63, D74-D75 LT-UNJ UNJ MIL-S-8879C 3A/3B да Наружная резьба с контролируемым радиусом впадины профиля с углом 60°, применяемая в оборонной и аэрокосмической промышленности. D63, D75 LT-NPTCB LT-NPT NPT Стандарт США B2.1:1968 Стандартная NPT да Трубные резьбы по национальному стандарту с углом профиля 60° для трубной арматуры. D59, D72 LT-NPTFCB LT-NPTF NPTF ANSI (Американский национальный институт стандартов) B 1.20.3-1976 Класс 2 да Трубная резьба NPT с углом 60° для соединений, работающих без смазки и уплотнений, используемая для трубной арматуры. D60, D72 LT-55K LT-55 Неполный профиль с углом 55° нет В основном применяется для нарезания резьбы с углом профиля 55°, такой как Whitworth, BSW и BSP, пластинами неполного профиля, предназначенными для формирования резьбы с различным шагом. D52, D65-D66 5 LT-BSPT BSPT Британский стандарт 21:1985 Стандартная BSPT да Профиль с углом 55° для трубной арматуры. D56, D69 LT-WCB LT-WK LT-W Whitworth, BSW, BSF, BSP BS 84:1956, ISO 228/1:1985, DIN 259 Средний класс А да Широко используемая форма резьбы с углом профиля 55° для соединений газо- и водопроводов. D64-D65, D76 LT-API Резьба API для трубных соединений API SPEC. 7:1990 Стандартная API да V-образная резьба с углом профиля 60° для трубных соединений в нефтяной и газовой промышленности, включая формы V-.038R, V-.040 и V-.050. D55, D68 LT-APIRD Круглая резьба API API STD. 5B:1979 Стандартная API RD да V-образный профиль резьбы с углом 60° и большим радиусом для обсадных труб, систем трубопроводов и магистральных трубопроводов нефтегазовой промышленности, включая формы круглой резьбы 8 и 10. D55, D69 LT-BUT Трапецеидальная резьба API Buttress для обсадных труб API SPEC. 7:1990 Стандартная API да Трапецеидальная резьба с углом профиля 45°, используемая для соединения обсадных труб в нефтегазовой промышленности. D56, D69 LT-ACME Трапецеидальная резьба Acme ANSI (Американский национальный институт стандартов) B1.5:1988 3G нет Усеченная форма резьбы с углом профиля 29° для ходовых винтов, используемых в различных отраслях промышленности. D54, D68 LT-STACME Укороченная трапецеидальная резьба Acme ANSI (Американский национальный институт стандартов) B1.8:1988 2G нет Усеченная форма резьбы с углом профиля 29° с небольшой глубиной для ходовых винтов, используемых в различных отраслях промышленности. D61, D73 LT-RD Круглая DIN 405 7h/7H да Круглая форма резьбы для трубопроводной арматуры в химической и пищевой промышленности. D60, D73 LT-TR Трапецеидальная резьба DIN 103 7e/7H нет Усеченная форма метрической резьбы с углом профиля 30° для ходовых винтов. D61, D73 D50
