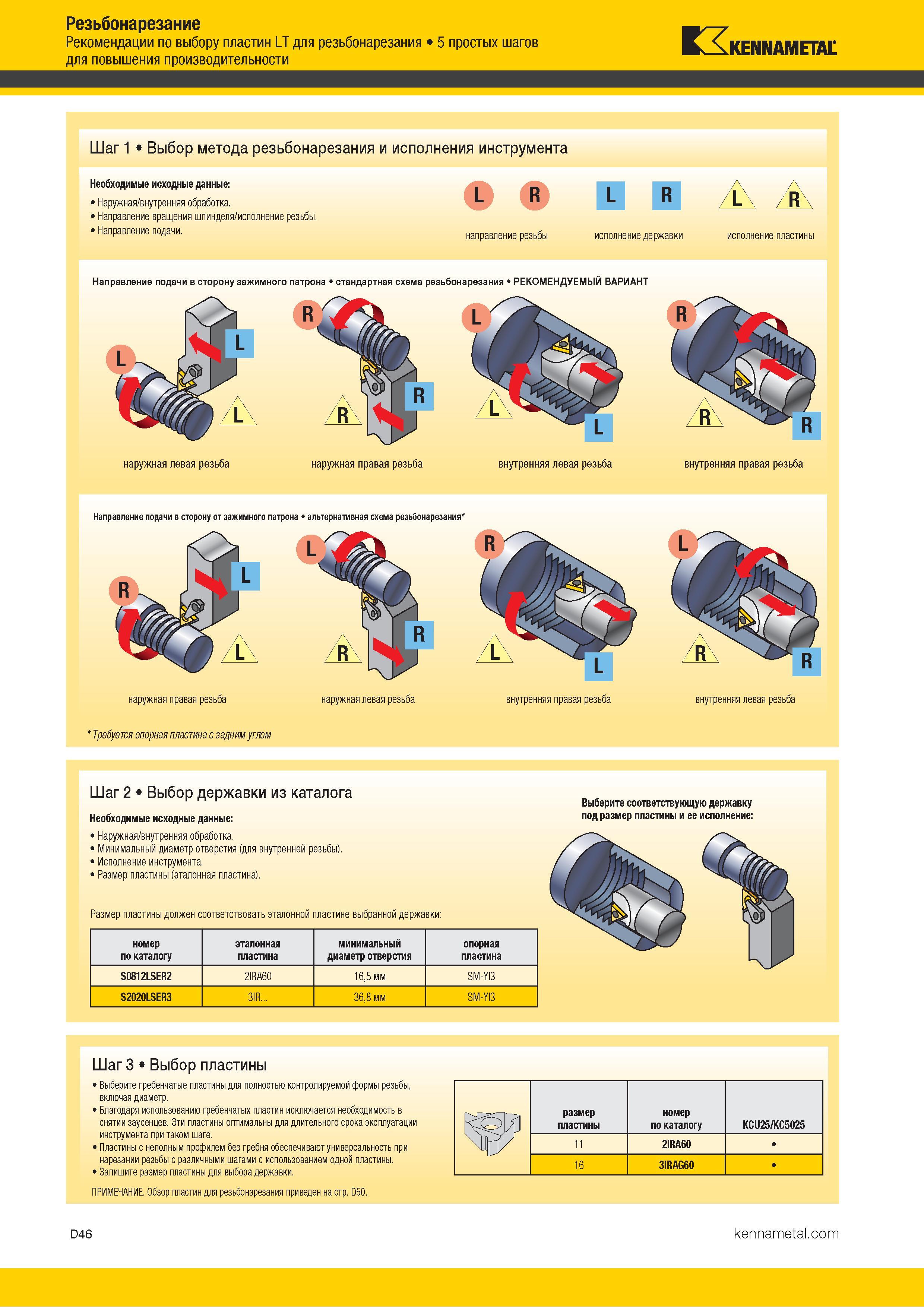

Резьбонарезание rnr 7 Рекомендации по выбору пластин LT для резьбонарезания 5 простых шагов KL KENNAMETAII для повышения производительности Шаг 1 Выбор метода резьбонарезания и исполнения инструмента L R направление резьбы Необходимые исходные данные: Наружная/внутренняя обработка. Направление вращения шпинделя/исполнение резьбы. Направление подачи. L R исполнение державки L\ /R исполнение пластины Направление подачи в сторону зажимного патрона стандартная схема резьбонарезания РЕКОМЕНДУЕМЫЙ ВАРИАНТ внутренняя левая резьба внутренняя правая резьба Направление подачи в сторону от зажимного патрона альтернативная схема резьбонарезания внутренняя левая резьба Требуется опорная пластина с задним утлом Шаг 2 Выбор державки из каталога Необходимые исходные данные: Наружная/внутренняя обработка. Минимальный диаметр отверстия (для внутренней резьбы). Исполнение инструмента. Размер пластины (эталонная пластина). Размер пластины должен соответствовать эталонной пластине выбранной державки: Выберите соответствующую державку под размер пластины и ее исполнение: номер эталонная минимальный опорная по каталогу пластина диаметр отверстия пластина S0812LSER2 2IRA60 16,5 мм SM-YI3 S2020LSER3 сс 3I 36,8 мм SM-YI3 Шаг 3 Выбор пластины Выберите гребенчатые пластины для полностью контролируемой формы резьбы, включая диаметр. Благодаря использованию гребенчатых пластин исключается необходимость в снятии заусенцев. Эти пластины оптимальны для длительного срока эксплуатации инструмента при таком шаге. Пластины с неполным профилем без гребня обеспечивают универсальность при нарезании резьбы с различными шагами с использованием одной пластины. Запишите размер пластины для выбора державки. ПРИМЕЧАНИЕ. Обзор пластин для резьбонарезания приведен на стр. D50. размер пластины номер по каталогу KCU25/KC5025 11 2IRA60 16 3IRAG60 D46
