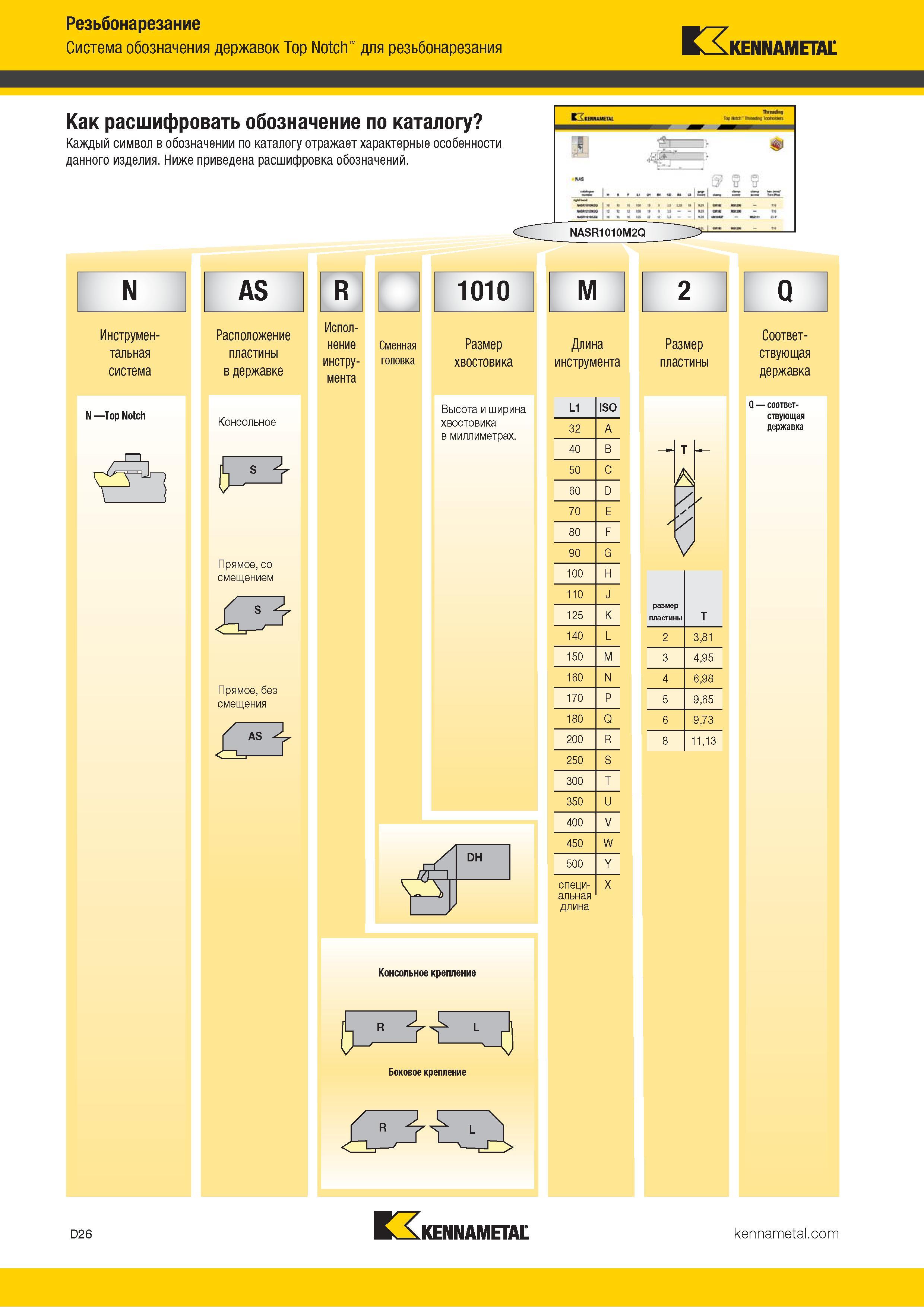

Резьбонарезание Система обозначения державок Top Notch для резьбонарезания Kennametal Как расшифровать обозначение по каталогу Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Ниже приведена расшифровка обозначений. N Инструмен- тальная система N Top Notch AS Расположение пластины в державке Консольное Прямое, со смещением Прямое, без смещения R 1010 Исполнение Сменная инстру- головка мента Размер хвостовика Высота и ширина хвостовика в миллиметрах. M Длина инструмента L1 ISO 32 A 40 B 50 C 60 D 70 E 80 F 90 G 100 H 110 J 125 K 140 L 150 M 160 N 170 P 180 Q 200 R 250 S 300 T 350 U 400 V 450 W 500 Y специ- альная длина X 2 Размер пластины T А У У V размер пластины 3,81 4,95 9,65 9,73 11,13 Q Соответ- ствующая державка Q соответствующая державка 3d) Боковое крепление T D26 Kennametal
