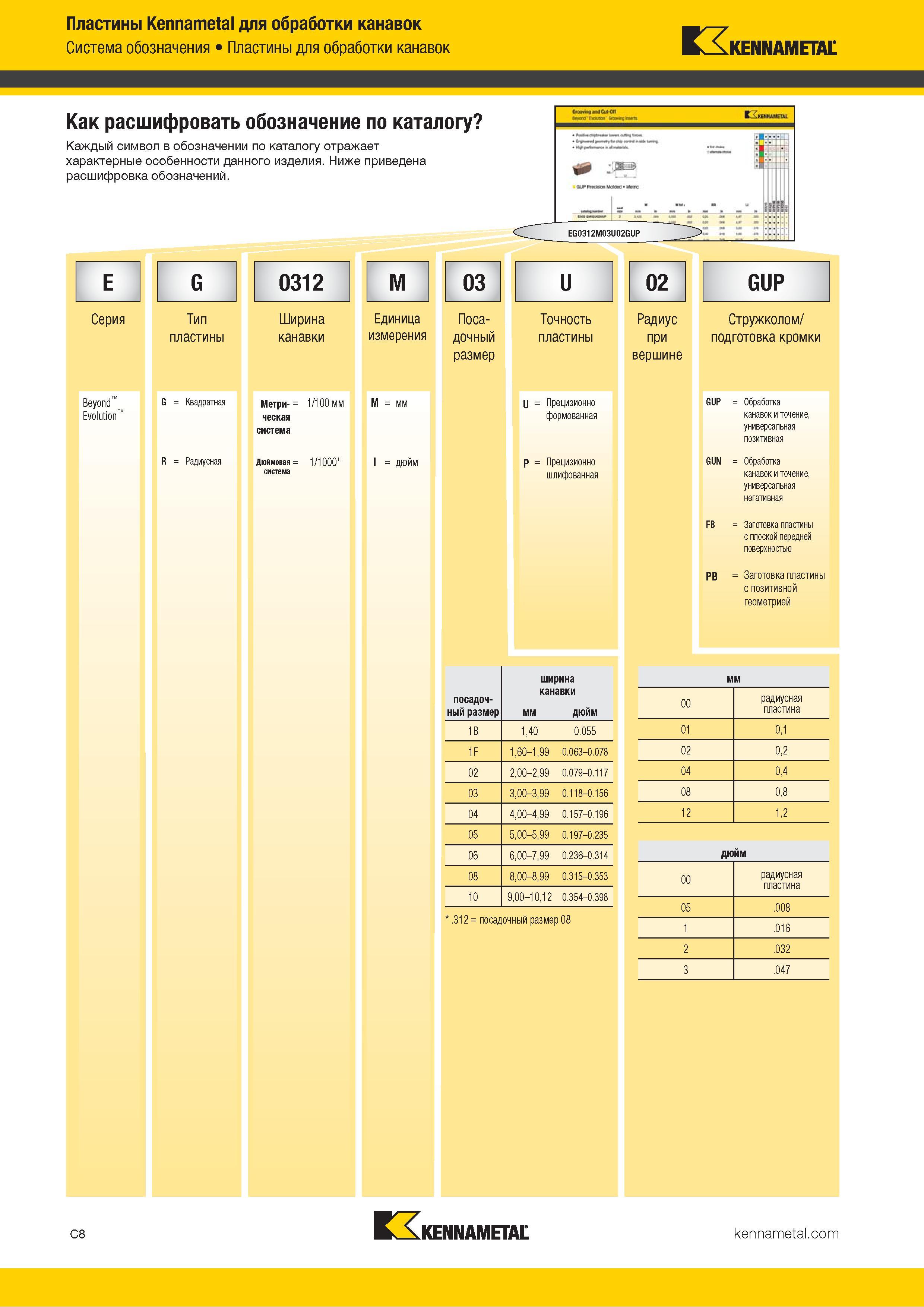

Пластины Kennametal для обработки канавок Система обозначения Пластины для обработки канавок Kennametal Как расшифровать обозначение по каталогу Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Ниже приведена расшифровка обозначений. - EG0312M03U02GUP E Серия Beyond Evolution G Тип пластины G = Квадратная 0312 Ширина канавки Метри- = 1/100 мм ческая система M Единица измерения M = мм 03 Поса- дочный размер U = Прецизионно формованная R = Радиусная Дюймовая = 1/1000" система I = дюйм P = Прецизионно шлифованная посадочный размер ширина канавки мм дюйм 1B 1,40 0.055 1F 1,60-1,99 0.063-0.078 02 2,00-2,99 0.079-0.117 03 3,00-3,99 0.118-0.156 04 4,00-4,99 0.157-0.196 05 5,00-5,99 0.197-0.235 06 6,00-7,99 0.236-0.314 08 8,00-8,99 0.315-0.353 10 9,00-10,12 0.354-0.398 .312 = посадочный размер 08 GUP Стружколом/ подготовка кромки GUP = Обработка канавок и точение, универсальная позитивная GUN = Обработка канавок и точение, универсальная негативная FB = Заготовка пластины с плоской передней поверхностью PB = Заготовка пластины с позитивной геометрией мм 00 радиусная пластина 01 0,1 02 0,2 04 0,4 08 0,8 12 1,2 дюйм 00 радиусная пластина 05 .008 1 .016 2 .032 3 .047 02 Радиус при вершине C8 Kennametal
