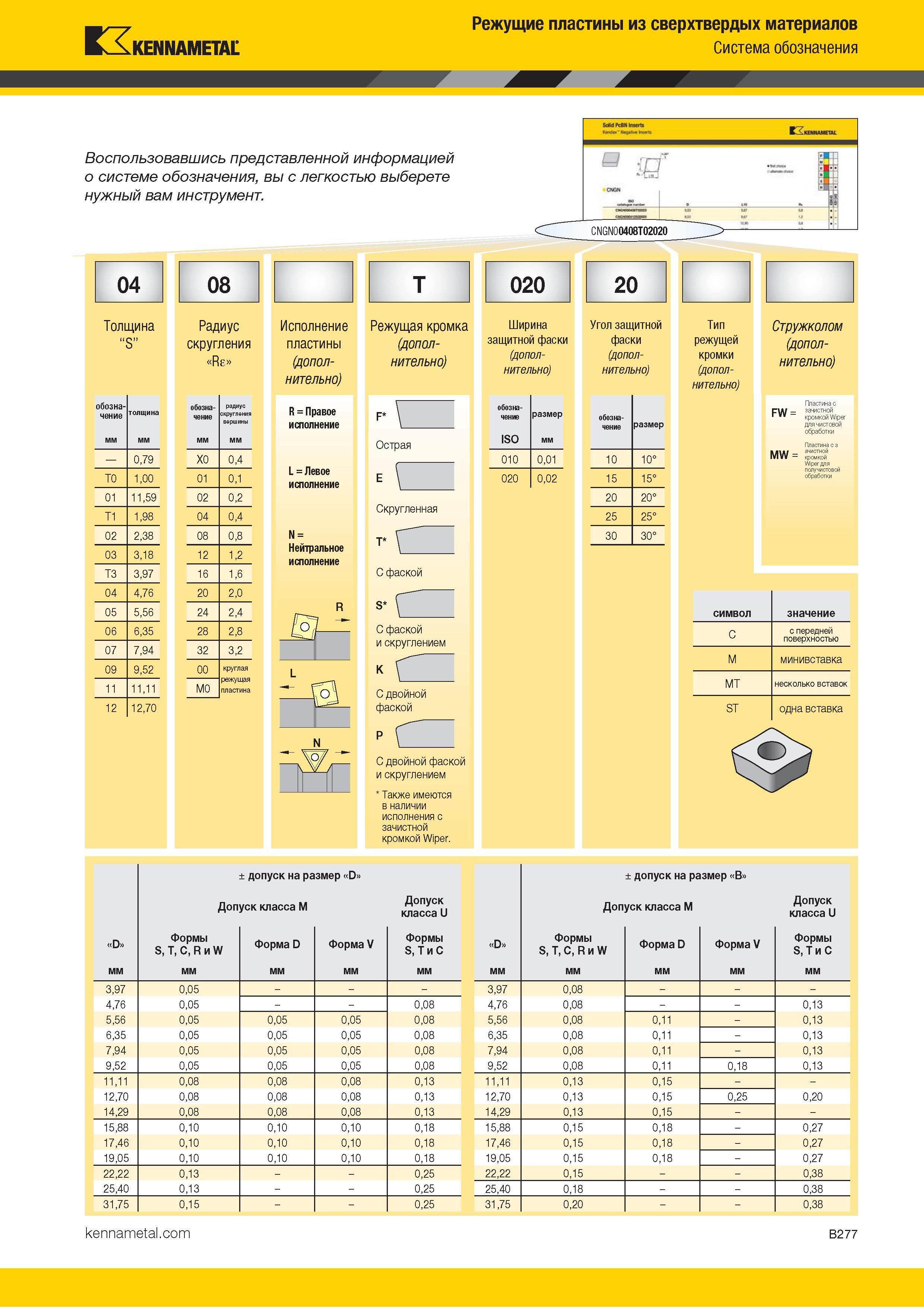

Kennametal Режущие пластины из сверхтвердых материалов Система обозначения Воспользовавшись представленной информацией о системе обозначения, вы с легкостью выберете нужный вам инструмент. 04 Толщина “S” 08 Радиус скругления Re обозна- чение толщина обозна- чение радиус скругления вершины мм мм мм мм 0,79 X0 0,4 T0 1,00 01 0,1 01 11,59 02 0,2 T1 1,98 04 0,4 02 2,38 08 0,8 03 3,18 12 1,2 T3 3,97 16 1,6 04 4,76 20 2,0 05 5,56 24 2,4 06 6,35 28 2,8 07 7,94 32 3,2 09 9,52 00 круглая 11 11,11 M0 пластина 12 12,70 Исполнение пластины (допол- нительно) R = Правое исполнение L = Левое исполнение Нейтральное исполнение N Ф// T Острая Скругленная С фаской С фаской и скруглением С двойной фаской С двойной фаской и скруглением Также имеются в наличии исполнения с зачистной кромкой Wiper. 020 Режущая кромка (дополнительно) обозна- чение размер ISO мм 010 0,01 020 0,02 20 Ширина защитной фаски (дополнительно) Угол защитной фаски (допол- нительно) Тип режущей кромки (допол- нительно) обозна- чение размер 10 10° 15 15° 20 20° 25 25° 30 30° Стружколом (допол- нительно) FW = MW Пластина с зачистной кромкой Wiper для чистовой обработки Пластина с з ачистной кромкой Wiper для получистовой обработки символ значение C с передней поверхностью M минивставка MT несколько вставок ST одна вставка ± допуск на размер D Допуск класса M кДопуси класса U D Формы S, T, C, R и W Форма D Форма V Формы S, T и C мм мм мм мм мм 3,97 0,05 - 4,76 0,05 0,08 5,56 0,05 0,05 0,05 0,08 6,35 0,05 0,05 0,05 0,08 7,94 0,05 0,05 0,05 0,08 9,52 0,05 0,05 0,05 0,08 11,11 0,08 0,08 0,08 0,13 12,70 0,08 0,08 0,08 0,13 14,29 0,08 0,08 0,08 0,13 15,88 0,10 0,10 0,10 0,18 17,46 0,10 0,10 0,10 0,18 19,05 0,10 0,10 0,10 0,18 22,22 0,13 0,25 25,40 0,13 0,25 31,75 0,15 0,25 ± допуск на размер B Допуск класса M m 1 класса U D Формы S, T, C, R и W Форма D Форма V Формы S, T и C мм мм мм мм мм 3,97 0,08 - 4,76 0,08 0,13 5,56 0,08 0,11 - 0,13 6,35 0,08 0,11 - 0,13 7,94 0,08 0,11 - 0,13 9,52 0,08 0,11 0,18 0,13 11,11 0,13 0,15 12,70 0,13 0,15 0,25 0,20 14,29 0,13 0,15 15,88 0,15 0,18 - 0,27 17,46 0,15 0,18 - 0,27 19,05 0,15 0,18 - 0,27 22,22 0,15 0,38 25,40 0,18 0,38 31,75 0,20 0,38 N R K L P B277
