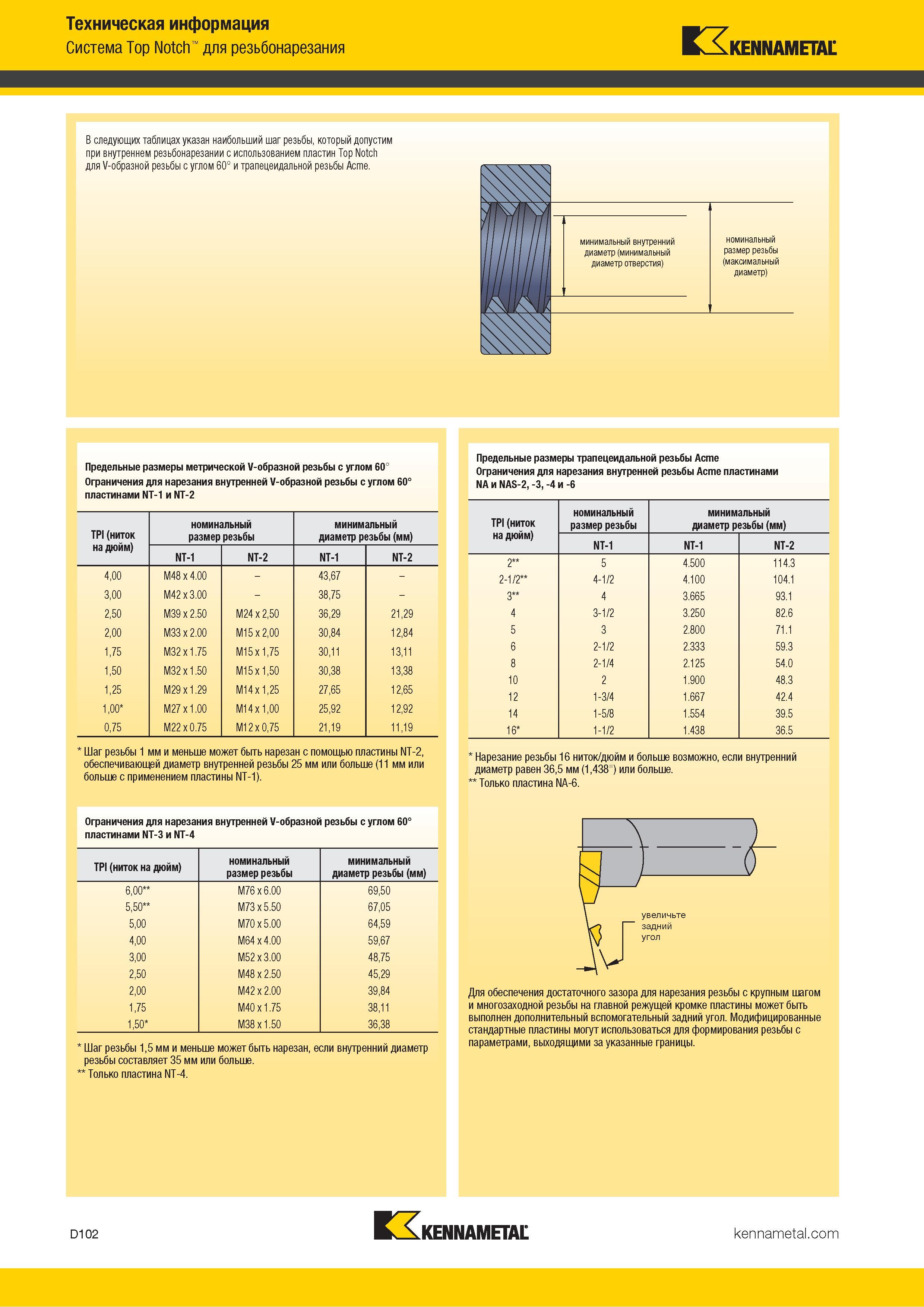

Техническая информация Система Top Notch для резьбонарезания Kennametal В следующих таблицах указан наибольший шаг резьбы, который допустим при внутреннем резьбонарезании с использованием пластин Top Notch для V-образной резьбы с углом 60° и трапецеидальной резьбы Acme. минимальный внутренний диаметр (минимальный диаметр отверстия) номинальный размер резьбы (максимальный диаметр) Предельные размеры метрической V-образной резьбы с углом 60° Ограничения для нарезания внутренней V-образной резьбы с углом 60° пластинами NT-1 и NT-2 TPI(ниток на дюйм) номинальный размер резьбы минимальный диаметр резьбы (мм) NT-1 NT-2 NT-1 NT-2 4,00 M48 x 4.00 - 43,67 - 3,00 M42 x 3.00 - 38,75 - 2,50 M39 x 2.50 M24 x 2,50 36,29 21,29 2,00 M33 x 2.00 M15 x 2,00 30,84 12,84 1,75 M32 x 1.75 M15 x 1,75 30,11 13,11 1,50 M32 x 1.50 M15 x 1,50 30,38 13,38 1,25 M29 x 1.29 M14 x 1,25 27,65 12,65 1,00 M27 x 1.00 M14 x 1,00 25,92 12,92 0,75 M22 x 0.75 M12 x 0,75 21,19 11,19 Шаг резьбы 1 мм и меньше может быть нарезан с помощью пластины NT-2, обеспечивающей диаметр внутренней резьбы 25 мм или больше (11 мм или больше с применением пластины NT-1). Ограничения для нарезания внутренней V-образной резьбы с углом 60° пластинами NT-3 и NT-4 TPI (ниток на дюйм) номинальный размер резьбы минимальный диаметр резьбы (мм) CD CD 6, M76 x 6.00 69,50 5,50 M73 x 5.50 67,05 5,00 M70 x 5.00 64,59 4,00 M64 x 4.00 59,67 3,00 M52 x 3.00 48,75 2,50 M48 x 2.50 45,29 2,00 M42 x 2.00 39,84 1,75 M40 x 1.75 38,11 1,50 M38 x 1.50 36,38 Шаг резьбы 1,5 мм и меньше может быть нарезан, если внутренний диаметр резьбы составляет 35 мм или больше. Только пластина NT-4. Предельные размеры трапецеидальной резьбы Acme Ограничения для нарезания внутренней резьбы Acme пластинами NA и NAS-2, -3, -4 и -6 TPI (ниток на дюйм) номинальный размер резьбы минимальный диаметр резьбы (мм) NT-1 NT-1 NT-2 2 5 4.500 114.3 2-1/2 4-1/2 4.100 104.1 3 4 3.665 93.1 4 3-1/2 3.250 82.6 5 3 2.800 71.1 6 2-1/2 2.333 59.3 8 2-1/4 2.125 54.0 10 2 1.900 48.3 12 1-3/4 1.667 42.4 14 1-5/8 1.554 39.5 16 1-1/2 1.438 36.5 Нарезание резьбы 16 ниток/дюйм и больше возможно, если внутренний диаметр равен 36,5 мм (1,438") или больше. Только пластина NА-6. Для обеспечения достаточного зазора для нарезания резьбы с крупным шагом и многозаходной резьбы на главной режущей кромке пластины может быть выполнен дополнительный вспомогательный задний угол. Модифицированные стандартные пластины могут использоваться для формирования резьбы с параметрами, выходящими за указанные границы. D102 Kennametal
