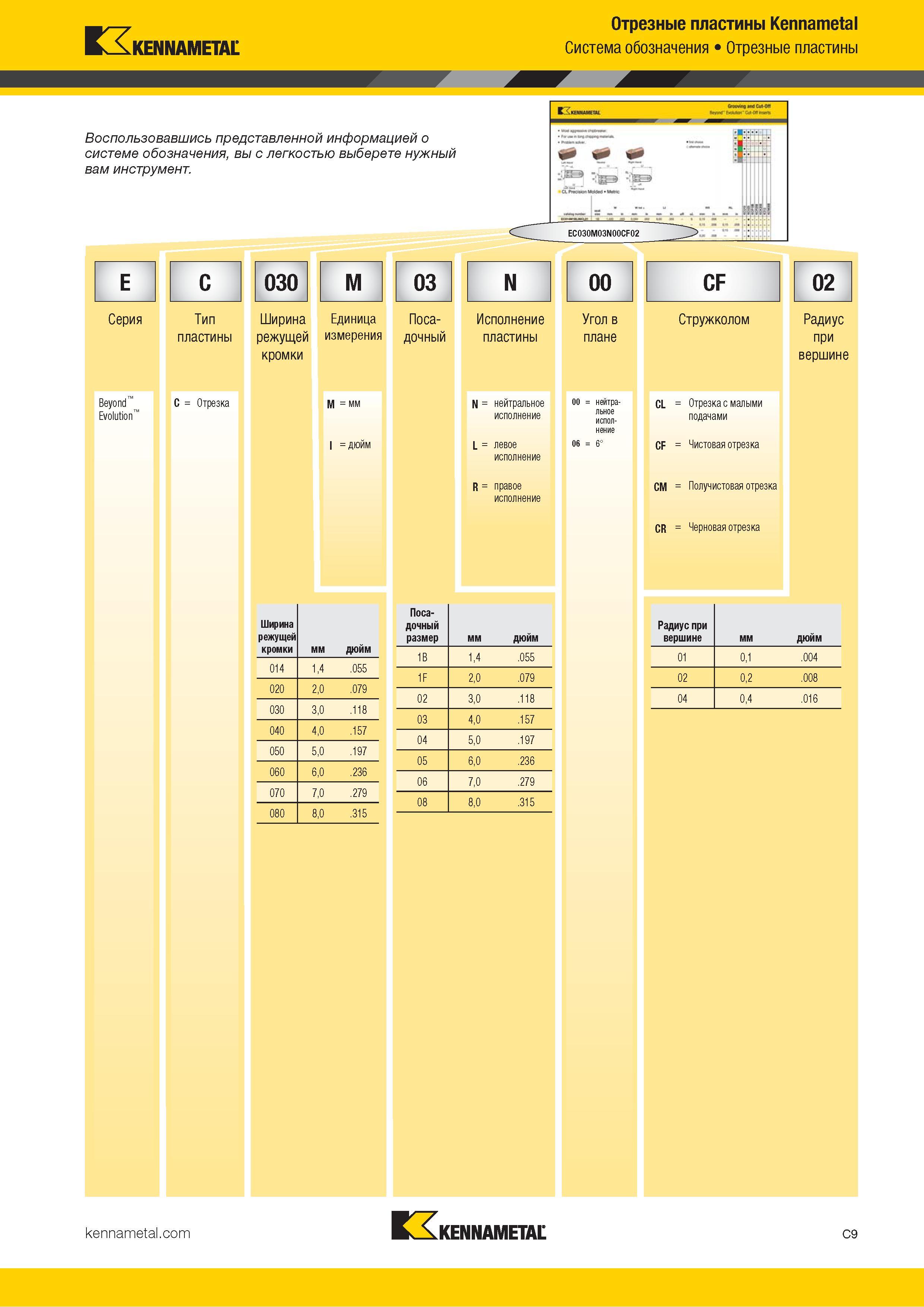

Kennametal Отрезные пластины Kennametal Система обозначения Отрезные пластины Воспользовавшись представленной информацией о системе обозначения, вы с легкостью выберете нужный вам инструмент. E Серия C 030 M 03 Тип Ширина Единица Поса- пластины режущей измерения дочный кромки N Исполнение пластины 00 Угол в плане CF Стружколом 02 Радиус при вершине Beyond C = Отрезка Evolution M =мм I =дюйм N = нейтральное исполнение L = левое исполнение 00 = нейтральное исполнение 06 = 6° CL = Отрезка с малыми подачами CF = Чистовая отрезка R = правое исполнение CM = Получистовая отрезка CR = Черновая отрезка Ширина режущей кромки мм дюйм 014 1,4 .055 020 2,0 .079 030 3,0 .118 040 4,0 .157 050 5,0 .197 060 6,0 .236 070 7,0 .279 080 8,0 .315 Поса- дочный размер мм дюйм 1B 1,4 .055 1F 2,0 .079 02 3,0 .118 03 4,0 .157 04 5,0 .197 05 6,0 .236 06 7,0 .279 08 8,0 .315 Радиус при вершине мм дюйм 01 0,1 .004 02 0,2 .008 04 0,4 .016 Kennametal C9
