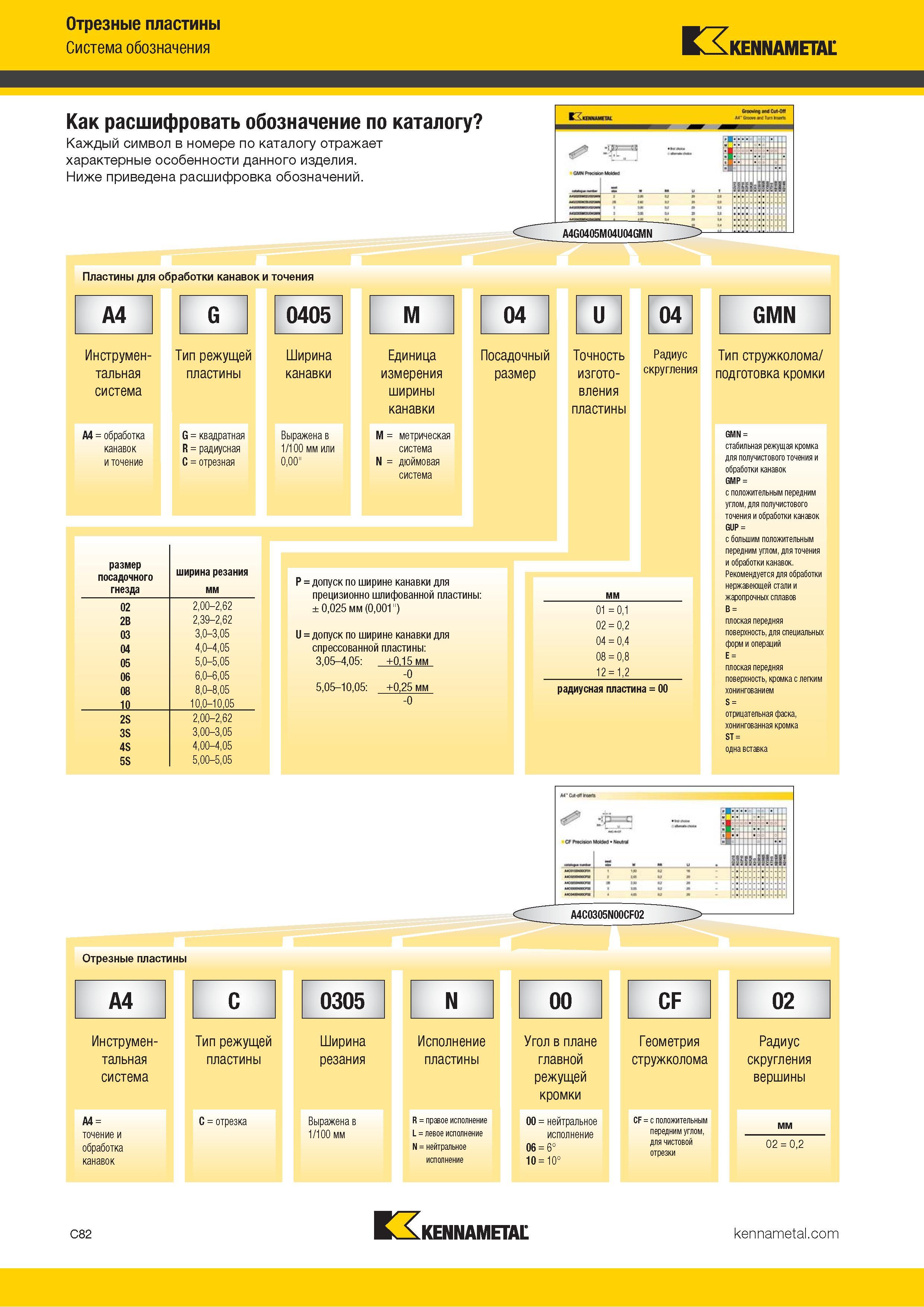

Отрезные пластины Система обозначения Kennametal Как расшифровать обозначение по Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Ниже приведена расшифровка обозначений. Пластины для обработки канавок и точения A4 Инструмен- тальная система A4 = обработка канавок и точение размер посадочного гнезда ширина резания мм 02 2,00-2,62 2B 2,39-2,62 03 3,0-3,05 04 4,0-4,05 05 5,0-5,05 06 6,0-6,05 08 8,0-8,05 10 10,0-10,05 2S 2,00-2,62 3S 3,00-3,05 4S 4,00-4,05 5S 5,00-5,05 0405 M Ширина канавки Выражена в 1/100 мм или 0,00" Единица измерения ширины канавки M = метрическая система N = дюймовая система 04 U Посадочный Точность размер изгото- вления пластины P = допуск по ширине канавки для прецизионно шлифованной пластины: ± 0,025 мм (0,001") U = допуск по ширине канавки для спрессованной пластины: 3,05-4,05: +0,15 мм мм 5,05-10,05: -0 +0,25 мм 04 01 = 0,1 02 = 0,2 04 = 0,4 08 = 0,8 12 = 1,2 радиусная пластина = 00 GMN Радиус скругления Тип стружколома/ подготовка кромки GMN = стабильная режущая кромка для получистового точения и обработки канавок GMP = с положительным передним углом, для получистового точения и обработки канавок GUP = с большим положительным передним углом, для точения и обработки канавок. Рекомендуется для обработки нержавеющей стали и жаропрочных сплавов B = плоская передняя поверхность, для специальных форм и операций E = плоская передняя поверхность, кромка с легким хонингованием S = отрицательная фаска, хонингованная кромка ST = одна вставка Отрезные пластины A4 Инструмен- тальная система A4 = точение и обработка канавок 00 Угол в плане главной режущей кромки 00 = нейтральное исполнение 06 = 6° 10 = 10° CF Геометрия стружколома CF = с положительным передним углом, для чистовой отрезки C82 Kennametal
