580 Каталог KENNAMETAL 2018 Инструмент токарный Резцы Сменные режущие пластины Стр.C170

Каталог KENNAMETAL 2018 Инструмент токарный Стр. C170 0580 Lab2u

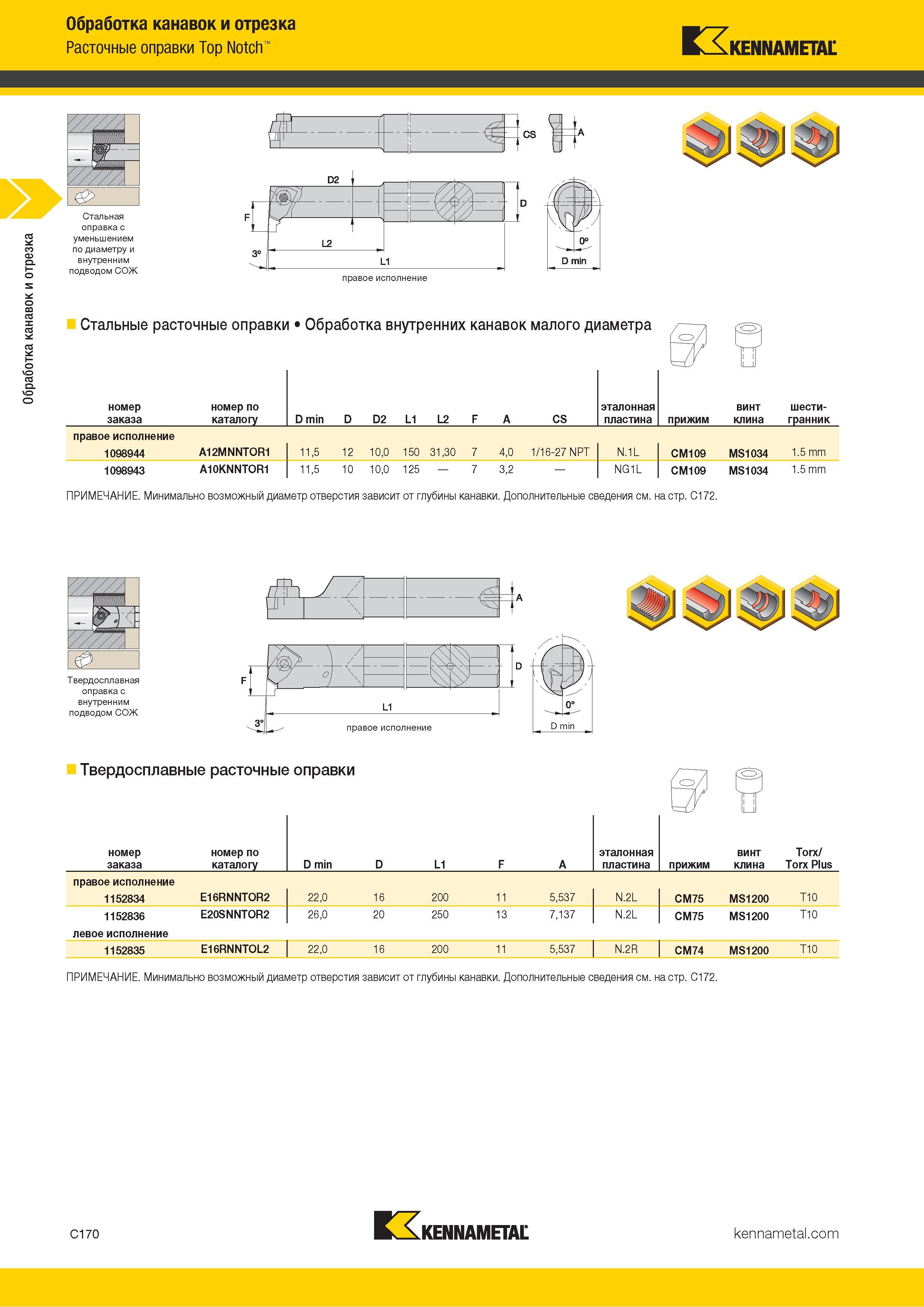

Обработка канавок и отрезка Обработка канавок и отрезка Расточные оправки Top Notch KENNAMETAL & Стальная оправка с уменьшением по диаметру и внутренним подводом СОЖ CS Стальные расточные оправки Обработка внутренних канавок малого диаметра номер заказа номер по каталогу D min D D2 L1 L2 F A CS эталонная пластина прижим винт клина шести- гранник правое исполнение 1098944 A12MNNTOR1 11,5 12 10,0 150 31,30 7 4,0 1/16-27 NPT N.1L CM109 MS1034 1.5 mm 1098943 A10KNNTOR1 11,5 10 10,0 125 - 7 3,2 - NG1L CM109 MS1034 1.5 mm ПРИМЕЧАНИЕ. Минимально возможный диаметр отверстия зависит от глубины канавки. Дополнительные сведения см. на стр. C172. Твердосплавная оправка с внутренним подводом СОЖ /, а11 1 Твердосплавные расточные оправки номер заказа номер по каталогу D min D L1 F A эталонная пластина прижим винт клина Torx/ Torx Plus правое исполнение 1152834 E16RNNTOR2 22,0 16 200 11 5,537 N.2L CM75 MS1200 T10 1152836 левое исполнение E20SNNTOR2 26,0 20 250 13 7,137 N.2L CM75 MS1200 T10 1152835 E16RNNTOL2 22,0 16 200 11 5,537 N.2R CM74 MS1200 T10 ПРИМЕЧАНИЕ. Минимально возможный диаметр отверстия зависит от глубины канавки. Дополнительные сведения см. на стр. C172. C170 Kennametal
