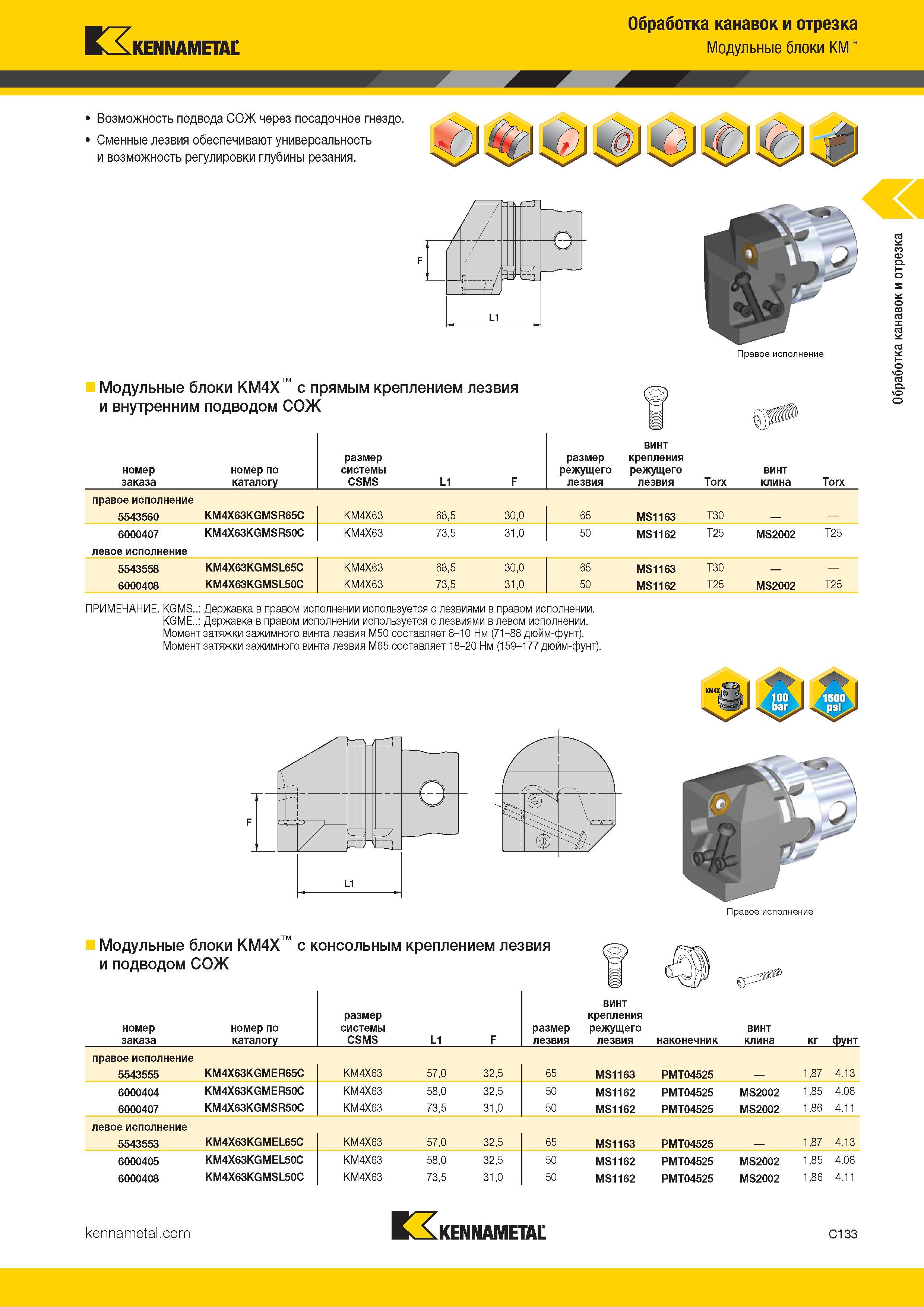

Kennametal Обработка канавок и отрезка Модульные блоки KM Возможность подвода СОЖ через посадочное гнездо. Сменные лезвия обеспечивают универсальность и возможность регулировки глубины резания. J Правое исполнение Модульные блоки KM4X с прямым креплением лезвия и внутренним подводом СОЖ номер заказа номер по каталогу размер системы CSMS L1 F размер режущего лезвия крепления режущего лезвия Torx винт клина Torx правое исполнение 5543560 KM4X63KGMSR65C KM4X63 68,5 30,0 65 MS1163 T30 6000407 левое исполнение KM4X63KGMSR50C KM4X63 73,5 31,0 50 MS1162 T25 MS2002 T25 5543558 KM4X63KGMSL65C KM4X63 68,5 30,0 65 MS1163 T30 6000408 KM4X63KGMSL50C KM4X63 73,5 31,0 50 MS1162 T25 MS2002 T25 ПРИМЕЧАНИЕ. KGMS..: Державка в правом исполнении используется с лезвиями в правом исполнении. KGME..: Державка в правом исполнении используется с лезвиями в левом исполнении. Момент затяжки зажимного винта лезвия M50 составляет 8-10 Нм (71-88 дюйм-фунт). Момент затяжки зажимного винта лезвия M65 составляет 18-20 Нм (159-177 дюйм-фунт). Правое исполнение Модульные блоки KM4X и подводом СОЖ с консольным креплением лезвия номер заказа номер по каталогу размер системы CSMS L1 F размер лезвия винт крепления режущего лезвия наконечник винт клина кг фунт правое исполнение 5543555 KM4X63KGMER65C KM4X63 57,0 32,5 65 MS1163 PMT04525 _ 1,87 4.13 6000404 KM4X63KGMER50C KM4X63 58,0 32,5 50 MS1162 PMT04525 MS2002 1,85 4.08 6000407 KM4X63KGMSR50C KM4X63 73,5 31,0 50 MS1162 PMT04525 MS2002 1,86 4.11 левое исполнение 5543553 KM4X63KGMEL65C KM4X63 57,0 32,5 65 MS1163 PMT04525 _ 1,87 4.13 6000405 KM4X63KGMEL50C KM4X63 58,0 32,5 50 MS1162 PMT04525 MS2002 1,85 4.08 6000408 KM4X63KGMSL50C KM4X63 73,5 31,0 50 MS1162 PMT04525 MS2002 1,86 4.11 К KENNAMETAL C133 винт Обработка канавок и отрезка
