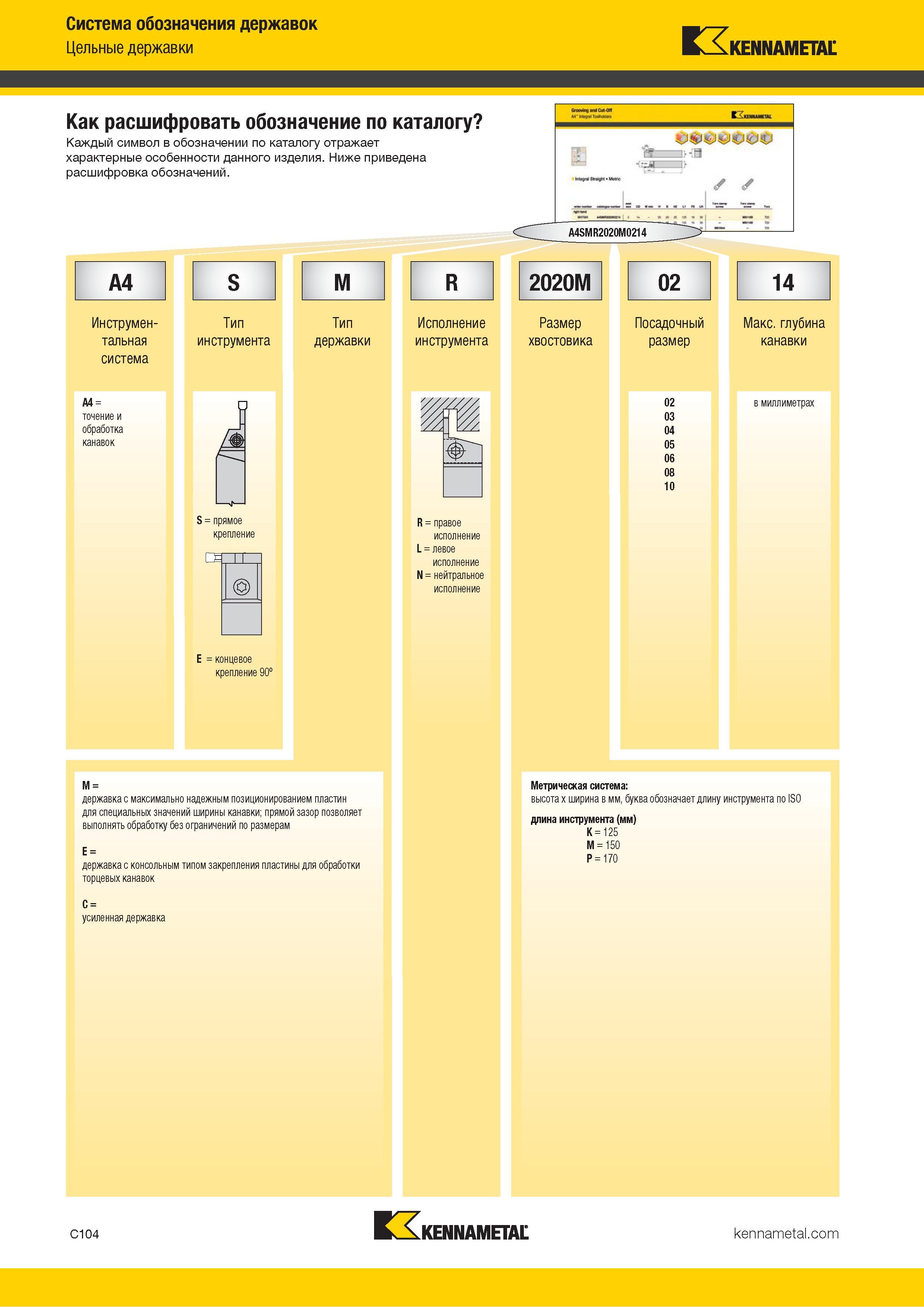

Система обозначения державок Цельные державки Kennametal Как расшифровать обозначение по каталогу Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Ниже приведена расшифровка обозначений. С омш A4SMR2020M0214 ) £ ) к а A4 A4 S M R 2020M 02 14 Инструмен- тальная Тип инструмента Тип державки Исполнение инструмента Размер хвостовика Посадочный Макс. глубина размер канавки система A4 = точение и обработка канавок 02 03 04 05 06 08 10 в миллиметрах S = прямое крепление >= 11 R = правое исполнение L = левое исполнение N = нейтральное исполнение E = концевое крепление 90° M = державка с максимально надежным позиционированием пластин для специальных значений ширины канавки; прямой зазор позволяет выполнять обработку без ограничений по размерам E = державка с консольным типом закрепления пластины для обработки торцевых канавок Метрическая система: высота x ширина в мм, буква обозначает длину инструмента по ISO длина инструмента (мм) K = 125 M = 150 P = 170 C = усиленная державка C104 Kennametal
