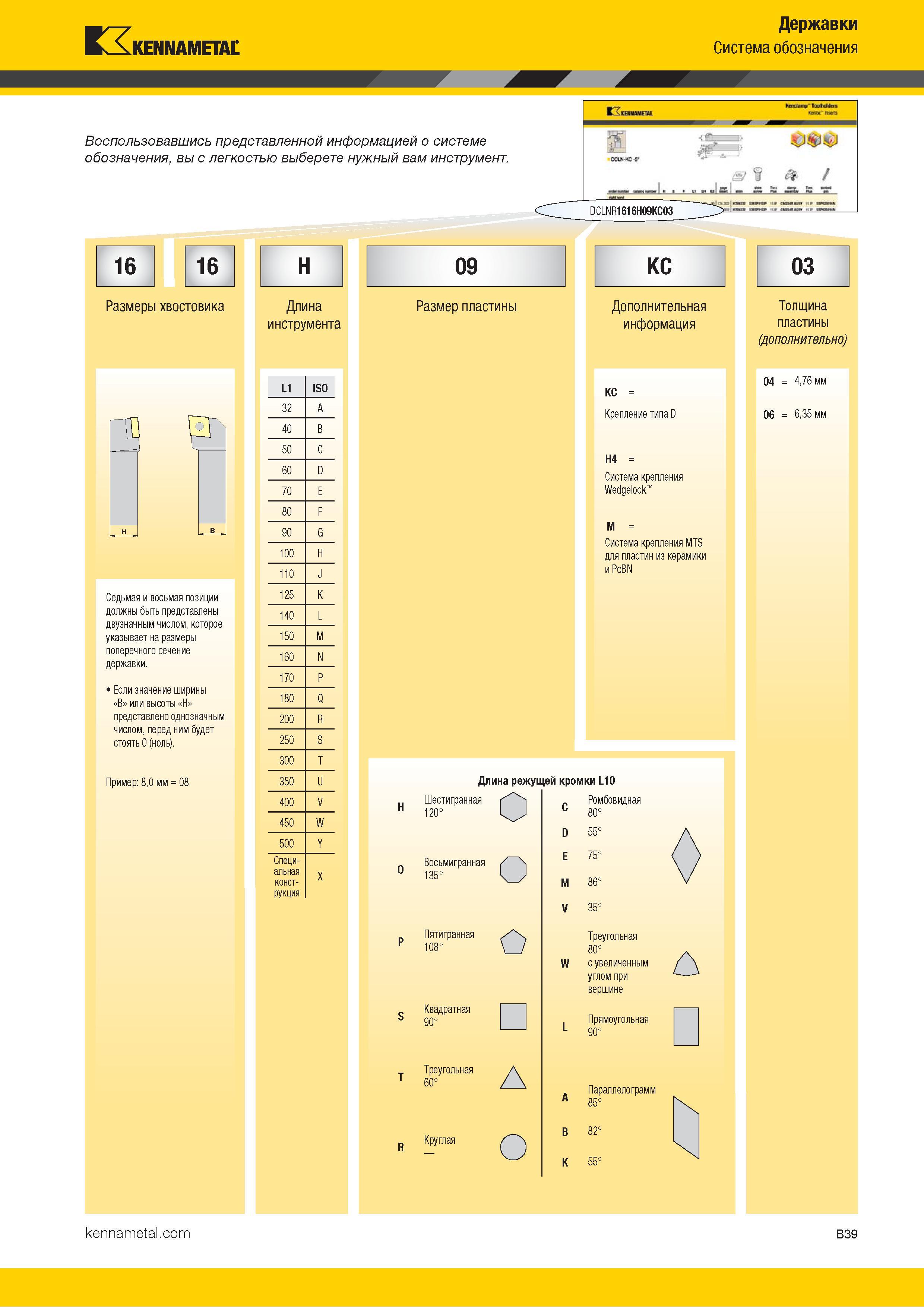

Kennametal Воспользовавшись представленной информацией о системе обозначения, вы с легкостью выберете нужный вам инструмент. 16 16 Размеры хвостовика H Длина инструмента 09 Размер пластины Державки Система обозначения KC 03 Дополнительная информация Толщина пластины (дополнительно) Седьмая и восьмая позиции должны быть представлены двузначным числом, которое указывает на размеры поперечного сечение державки. Если значение ширины B или высоты H представлено однозначным числом, перед ним будет стоять 0 (ноль). Пример: 8,0 мм = 08 L1 ISO 32 A 40 B 50 C 60 D 70 E 80 F 90 G 100 H 110 J 125 K 140 L 150 M 160 N 170 P 180 Q 200 R 250 S 300 T 350 U 400 V 450 W 500 Y Специ- альная конст- рукция X KC = Крепление типа D H4 = Система крепления Wedgelock M = Система крепления MTS для пластин из керамики и PcBN 04 = 4,76 мм 06 = 6,35 мм Длина режущей кромки L10 Шестигранная 120° Восьмигранная 135° Пятигранная 108' Квадратная 90° Треугольная 60' Круглая д о Ромбовидная 80' 55' 75' 35' Треугольная 80' с увеличенным углом при вершине Прямоугольная 90' A 85 B 82 K 5 5 H о p W S L T R B39
