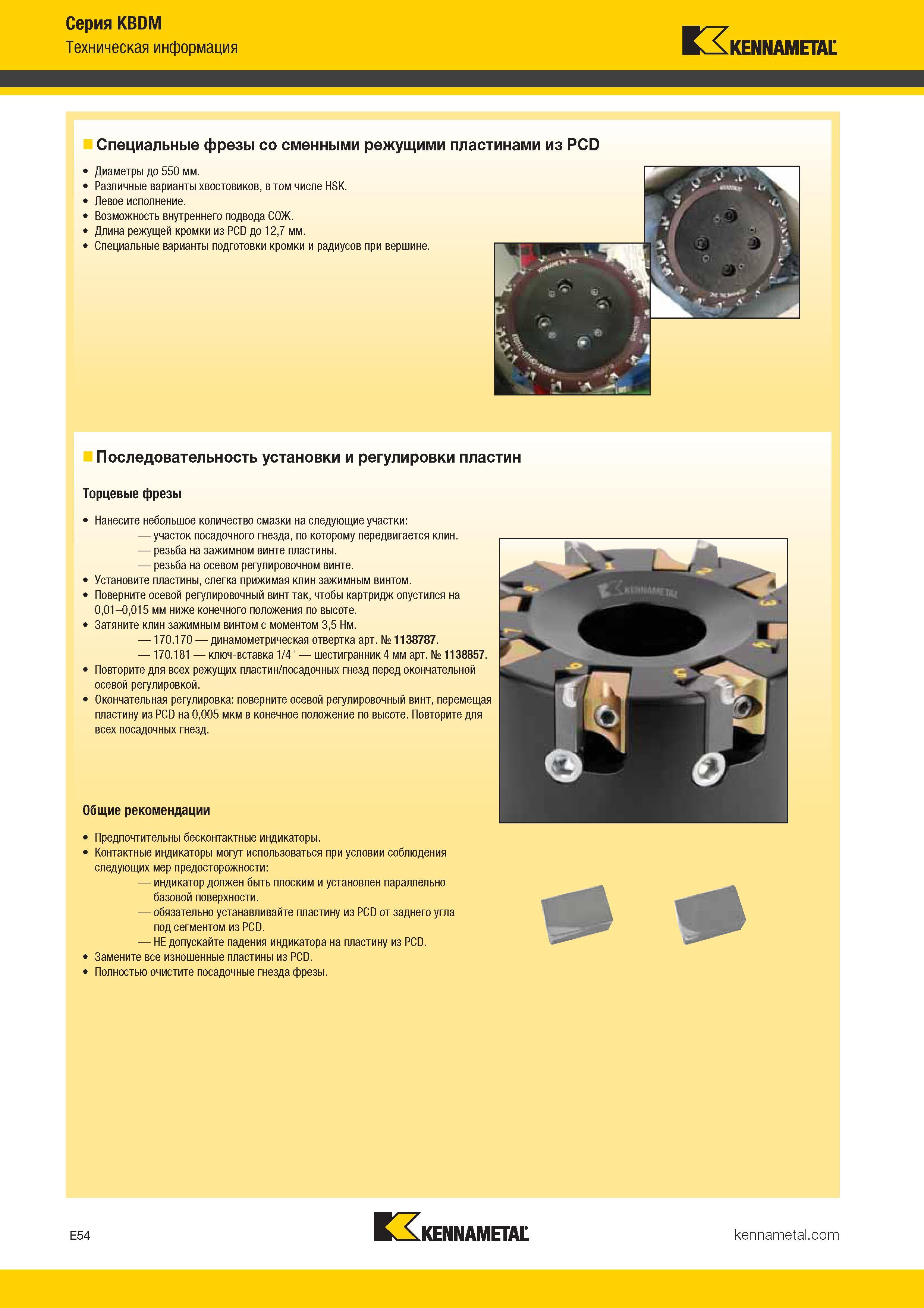

Специальные корпусные фрезы Kennametal со сменными режущими пластинами из PCD Диаметры до 550 мм Различные варианты хвостовиков _ в том числе HSK. Левое исполнение. Возможность внутреннего подвода СОЖ. Длина режущей кромки из PCD до 12,7 мм. Специальные варианты подготовки кромки и радиусов при вершине. Последовательность установки и регулировки пластин Торцевые фрезы Нанесите небольшое количество смазки на следующие участки: участок посадочного гнезда, по которому передвигается клин. резьба на зажимном винте пластины. резьба на осевом регулировочном винте. Установите пластины, слегка прижимая клин зажимным винтом. Поверните осевой регулировочный винт так, чтобы картридж опустился на 0,01-0,015 мм ниже конечного положения по высоте. Затяните клин зажимным винтом с моментом 3,5 Нм. 170.170 динамометрическая отвертка арт. № 1138787. 170.181 ключ-вставка 1/4" шестигранник 4 мм арт. № 1138857. Повторите для всех режущих пластин/посадочных гнезд перед окончательной осевой регулировкой. Окончательная регулировка: поверните осевой регулировочный винт, перемещая пластину из PCD на 0,005 мкм в конечное положение по высоте. Повторите для всех посадочных гнезд. Общие рекомендации Предпочтительны бесконтактные индикаторы. Контактные индикаторы могут использоваться при условии соблюдения следующих мер предосторожности: индикатор должен быть плоским и установлен параллельно базовой поверхности. обязательно устанавливайте пластину из PCD от заднего угла под сегментом из PCD. НЕ допускайте падения индикатора на пластину из PCD. Замените все изношенные пластины из PCD. Полностью очистите посадочные гнезда фрезы. E54 Kennametal Серия KBDM жг 7 Техническая информация Kennametal
