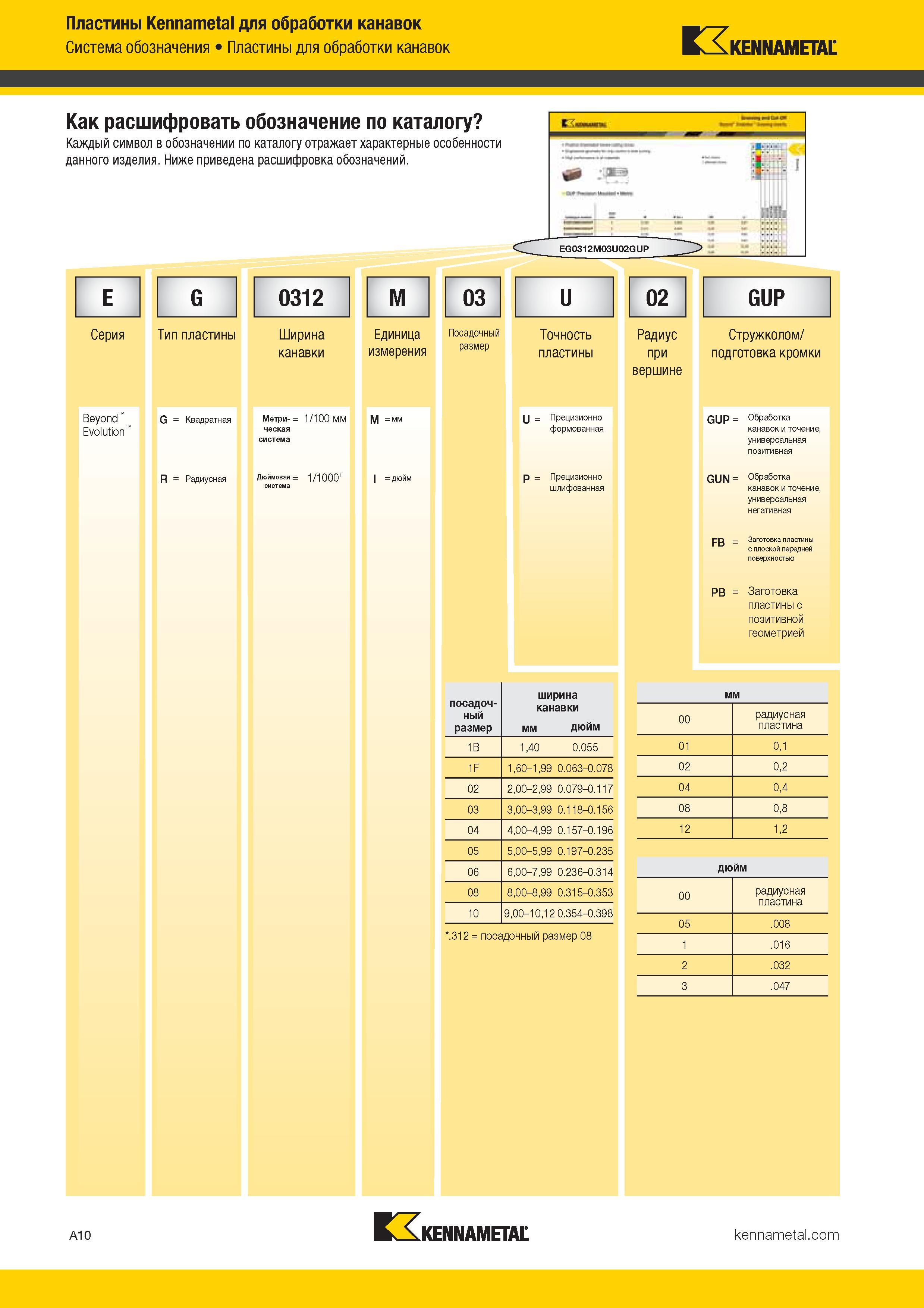

Сменные режущие токарные пластины Kennametal для обработки канавок Система обозначения металлорежущего инструемнта из Америки _ Как расшифровать обозначение по каталогу Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Ниже приведена расшифровка обозначений. i . EG0312M03U02GUP E G Серия Тип пластины 0312 Ширина канавки M Единица измерения 03 Посадочный размер U Точность пластины 02 Радиус при вершине GUP Стружколом/ подготовка кромки Beyond Evolution G = Квадратная R = Радиусная Метри- = 1/100 мм ческая Дюймовая = 1/1000" система M =мм I = дюйм U = Прецизионно формованная P = Прецизионно шлифованная посадоч- ный размер ширина канавки мм дюйм 1B 1,40 0.055 1F 1,60-1,99 0.063-0.078 02 2,00-2,99 0.079-0.117 03 3,00-3,99 0.118-0.156 04 4,00-4,99 0.157-0.196 05 5,00-5,99 0.197-0.235 06 6,00-7,99 0.236-0.314 08 8,00-8,99 0.315-0.353 10 9,00-10,12 0.354-0.398 .312 = посадочный размер 08 GUP = Обработка канавок и точение, универсальная позитивная GUN = Обработка канавок и точение, универсальная негативная FB = Заготовка пластины с плоской передней поверхностью PB = Заготовка пластины с позитивной геометрией 00 радиусная пластина 01 0,1 02 0,2 04 0,4 08 0,8 12 1,2 дюйм 00 радиусная пластина 05 .008 1 .016 2 .032 3 .047 система мм A10 Kennametal Пластины для обработки канавок
