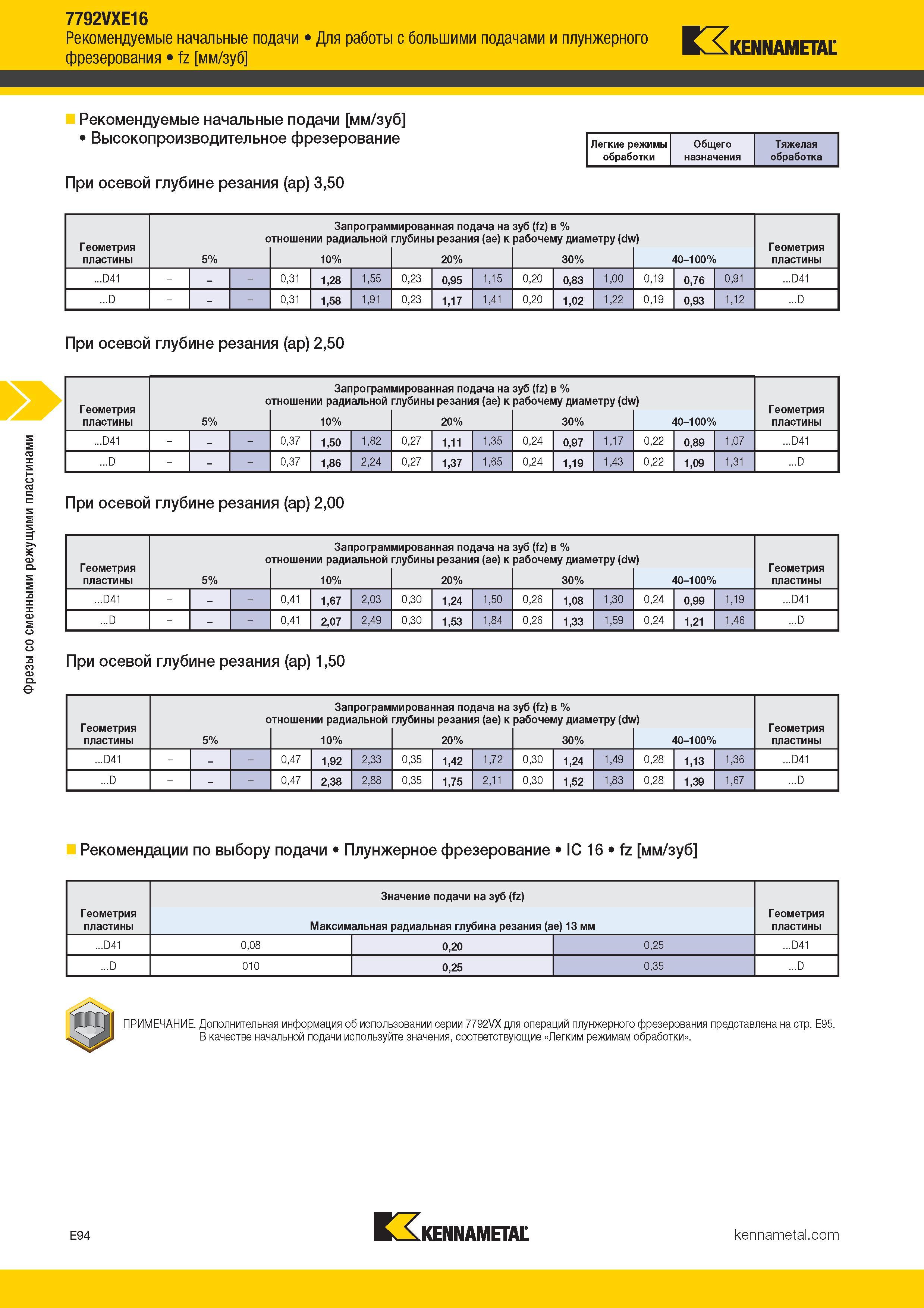

388 Каталог KENNAMETAL 2017 Новый режущий инструмент и инструментальные системы Стр.E94

Каталог KENNAMETAL 2017 Новый режущий инструмент и оснастка Стр. E94 0388 Lab2u

Фрезы со сменными режущими пластинами 7792VXE16 Рекомендуемые начальные подачи Для работы с большими подачами и плунжерного фрезерования fz мм/зуб Рекомендуемые начальные подачи мм/зуб Высокопроизводительное фрезерование При осевой глубине резания (ap) 3,50 Легкие режимы Общего Тяжелая обработки назначения обработка Геометрия пластины Запрограммированная подача на зуб (fz) в % отношении радиальной глубины резания (ae) к рабочему диаметру (dw) Геометрия пластины 5% 10% 20% 30% 40-100% D41 Kennametal - 0,31 1,28 1,55 0,23 0,95 1,15 0,20 0,83 1,00 0,19 0,76 0,91 D41 D Kennametal - 0,31 1,58 1,91 0,23 1,17 1,41 0,20 1,02 1,22 0,19 0,93 1,12 D При осевой глубине резания (ap) 2,50 Геометрия пластины Запрограммированная подача на зуб (fz) в % отношении радиальной глубины резания (ae) к рабочему диаметру (dw) Геометрия пластины 5% 10% 20% 30% 40-100% D41 Kennametal - 0,37 1,50 1,82 0,27 1,11 1,35 0,24 0,97 1,17 0,22 0,89 1,07 D41 D Kennametal - 0,37 1,86 2,24 0,27 1,37 1,65 0,24 1,19 1,43 0,22 1,09 1,31 D При осевой глубине резания (ap) 2,00 Геометрия пластины Запрограммированная подача на зуб (fz) в % отношении радиальной глубины резания (ae) к рабочему диаметру (dw) Геометрия пластины 5% 10% 20% 30% 40-100% D41 Kennametal - 0,41 1,67 2,03 0,30 1,24 1,50 0,26 1,08 1,30 0,24 0,99 1,19 D41 D Kennametal - 0,41 2,07 2,49 0,30 1,53 1,84 0,26 1,33 1,59 0,24 1,21 1,46 D При осевой глубине резания (ap) 1,50 Геометрия пластины Запрограммированная подача на зуб (fz) в % отношении радиальной глубины резания (ae) к рабочему диаметру (dw) Геометрия пластины 5% 10% 20% 30% 40-100% D41 Kennametal - 0,47 1,92 2,33 0,35 1,42 1,72 0,30 1,24 1,49 0,28 1,13 1,36 D41 D Kennametal - 0,47 2,38 2,88 0,35 1,75 2,11 0,30 1,52 1,83 0,28 1,39 1,67 D Рекомендации по выбору подачи Плунжерное фрезерование IC 16 fz мм/зуб Значение подачи на зуб (fz) Геометрия пластины Максимальная радиальная глубина резания (ae) 13 мм Геометрия пластины D41 0,08 0,20 0,25 D41 D 010 0,25 0,35 D ПРИМЕЧАНИЕ. Дополнительная информация об использовании серии 7792VX для операций плунжерного фрезерования представлена на стр. E95. В качестве начальной подачи используйте значения, соответствующие Легким режимам обработки . E94 Kennametal
