354 Каталог KENNAMETAL 2017 Новый режущий инструмент и инструментальные системы Стр.E60

Каталог KENNAMETAL 2017 Новый режущий инструмент и оснастка Стр. E60 0354 Lab2u

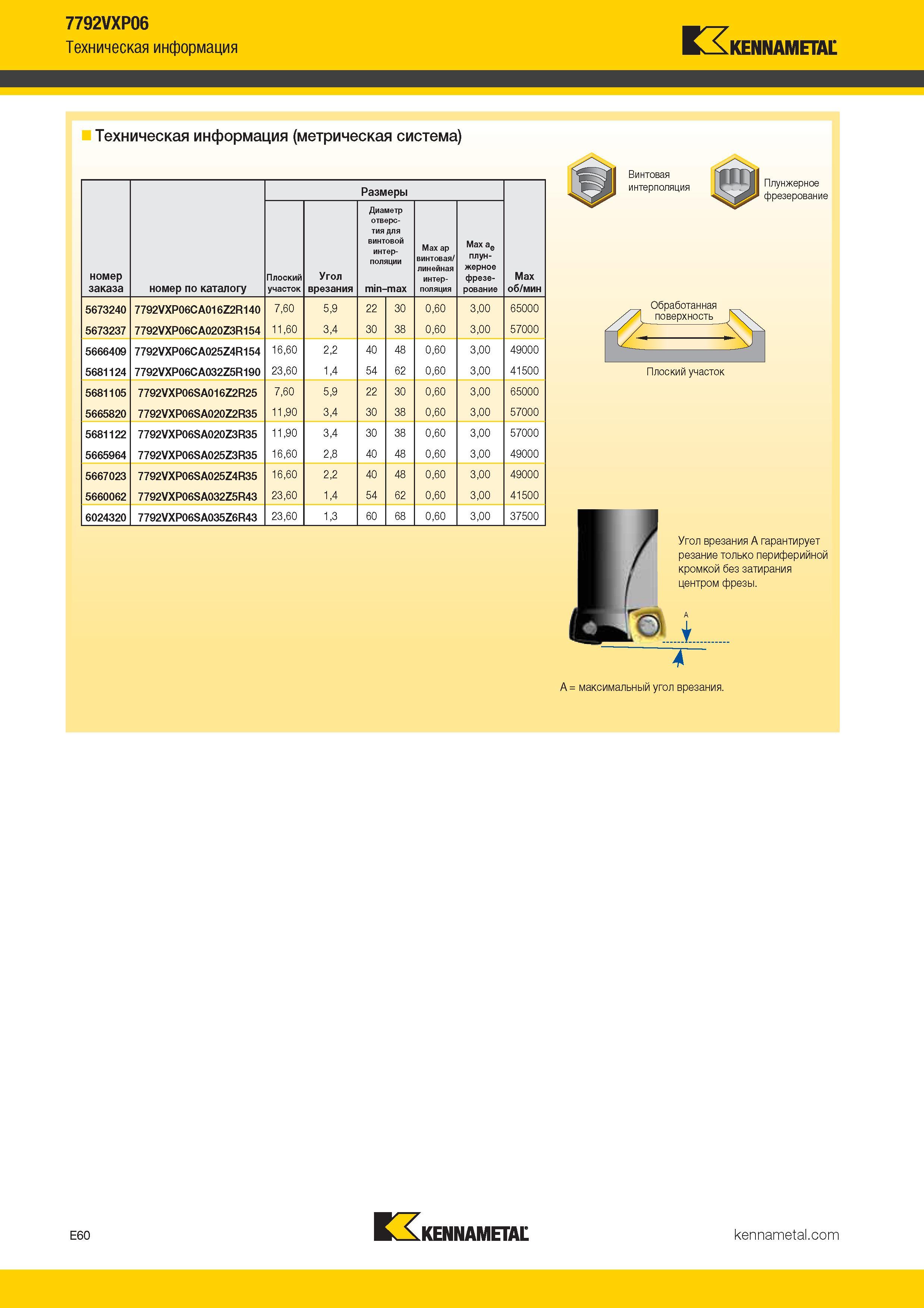

7792VXP06 Техническая информация Kennametal Техническая информация (метрическая система) Размеры Max об/мин номер заказа номер по каталогу Плоский участок Угол врезания Диаметр отверстия для винтовой интерполяции min-max Max ap винтовая/ линейная интерполяция Max ae плунжерное фрезерование 5673240 7792VXP06CA016Z2R140 7,60 5,9 22 30 0,60 3,00 65000 5673237 7792VXP06CA020Z3R154 11,60 3,4 30 38 0,60 3,00 57000 5666409 7792VXP06CA025Z4R154 16,60 2,2 40 48 0,60 3,00 49000 5681124 7792VXP06CA032Z5R190 23,60 1,4 54 62 0,60 3,00 41500 5681105 7792VXP06SA016Z2R25 7,60 5,9 22 30 0,60 3,00 65000 5665820 7792VXP06SA020Z2R35 11,90 3,4 30 38 0,60 3,00 57000 5681122 7792VXP06SA020Z3R35 11,90 3,4 30 38 0,60 3,00 57000 5665964 7792VXP06SA025Z3R35 16,60 2,8 40 48 0,60 3,00 49000 5667023 7792VXP06SA025Z4R35 16,60 2,2 40 48 0,60 3,00 49000 5660062 7792VXP06SA032Z5R43 23,60 1,4 54 62 0,60 3,00 41500 6024320 7792VXP06SA035Z6R43 23,60 1,3 60 68 0,60 3,00 37500 Винтовая интерполяция Плунжерное фрезерование Обработанная поверхность Плоский участок Угол врезания А гарантирует резание только периферийной кромкой без затирания центром фрезы. A = максимальный угол врезания. E60 Kennametal
