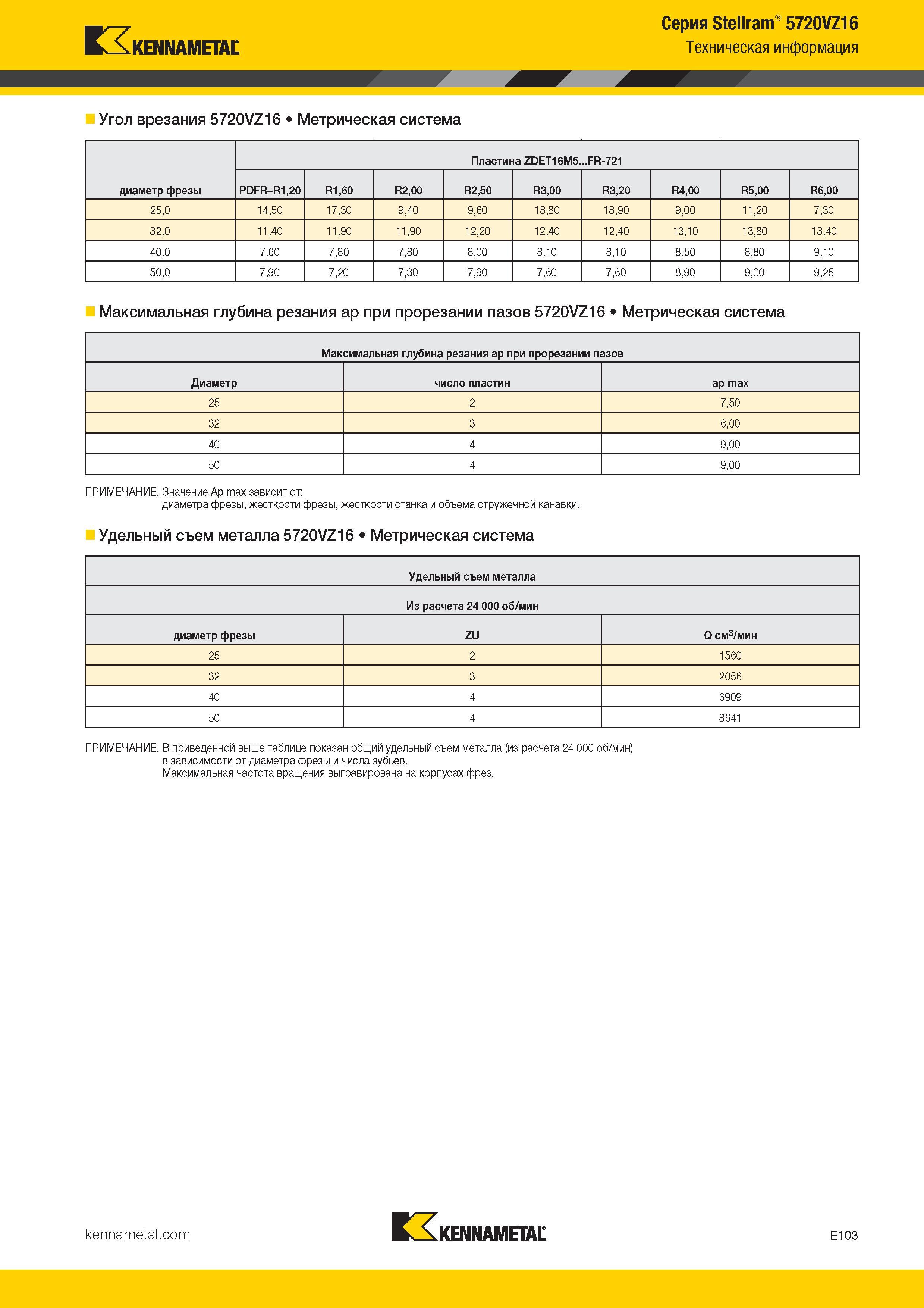

Kennametal w Серия Stellram 5720VZ16 Техническая информация Угол врезания 5720VZ16 Метрическая система диаметр фрезы Пластина ZDET16M5...FR-721 PDFR-R1,20 R1,60 R2,00 R2,50 R3,00 R3,20 R4,00 R5,00 R6,00 25,0 14,50 17,30 9,40 9,60 18,80 18,90 9,00 11,20 7,30 32,0 11,40 11,90 11,90 12,20 12,40 12,40 13,10 13,80 13,40 40,0 7,60 7,80 7,80 8,00 8,10 8,10 8,50 8,80 9,10 50,0 7,90 7,20 7,30 7,90 7,60 7,60 8,90 9,00 9,25 Максимальная глубина резания ap при прорезании пазов 5720VZ16 Метрическая система Максимальная глубина резания ap при прорезании пазов Диаметр число пластин ap max 25 2 7,50 32 3 6,00 40 4 9,00 50 4 9,00 ПРИМЕЧАНИЕ. Значение Ap max зависит от: диаметра фрезы, жесткости фрезы, жесткости станка и объема стружечной канавки. Удельный съем металла 5720VZ16 Метрическая система Удельный съем металла Из расчета 24 000 об/мин диаметр фрезы ZU Q см3/мин 25 2 1560 32 3 2056 40 4 6909 50 4 8641 ПРИМЕЧАНИЕ. В приведенной выше таблице показан общий удельный съем металла (из расчета 24 000 об/мин) в зависимости от диаметра фрезы и числа зубьев. Максимальная частота вращения выгравирована на корпусах фрез. KENNAMETAL E103
