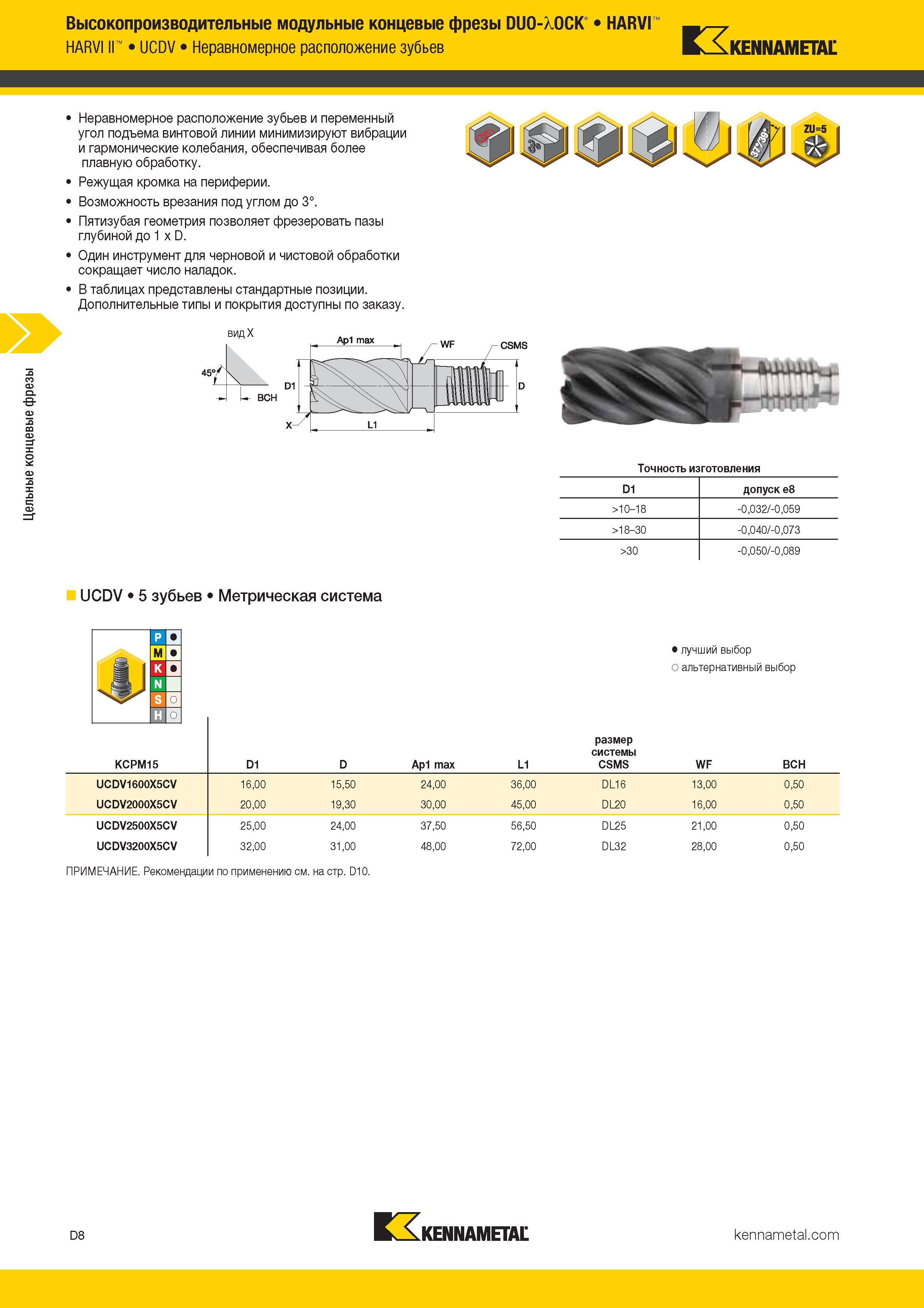

Цельные концевые фрезы Высокопроизводительные модульные концевые фрезы DUO-XOCK HARVI II UCDV Неравномерное расположение зубьев HARVI KENNAMETAL Неравномерное расположение зубьев и переменный угол подъема винтовой линии минимизируют вибрации и гармонические колебания, обеспечивая более плавную обработку. Режущая кромка на периферии. Возможность врезания под углом до 3°. Пятизубая геометрия позволяет фрезеровать пазы глубиной до 1 x D. Один инструмент для черновой и чистовой обработки сокращает число наладок. В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу. вид X Ар1 max чность изготовления D1 допуск e8 >10-18 -0,032/-0,059 >18-30 -0,040/-0,073 >30 -0,050/-0,089 UCDV 5 зубьев Метрическая система Лучший и альтернативный выбор инструмента Д о KCPM15 D1 D Ap1 max L1 размер системы CSMS WF BCH UCDV1600X5CV 16,00 15,50 24,00 36,00 DL16 13,00 0,50 UCDV2000X5CV 20,00 19,30 30,00 45,00 DL20 16,00 0,50 UCDV2500X5CV 25,00 24,00 37,50 56,50 DL25 21,00 0,50 UCDV3200X5CV 32,00 31,00 48,00 72,00 DL32 28,00 0,50 ПРИМЕЧАНИЕ. Рекомендации по применению см. на стр. D10. D8 Kennametal
