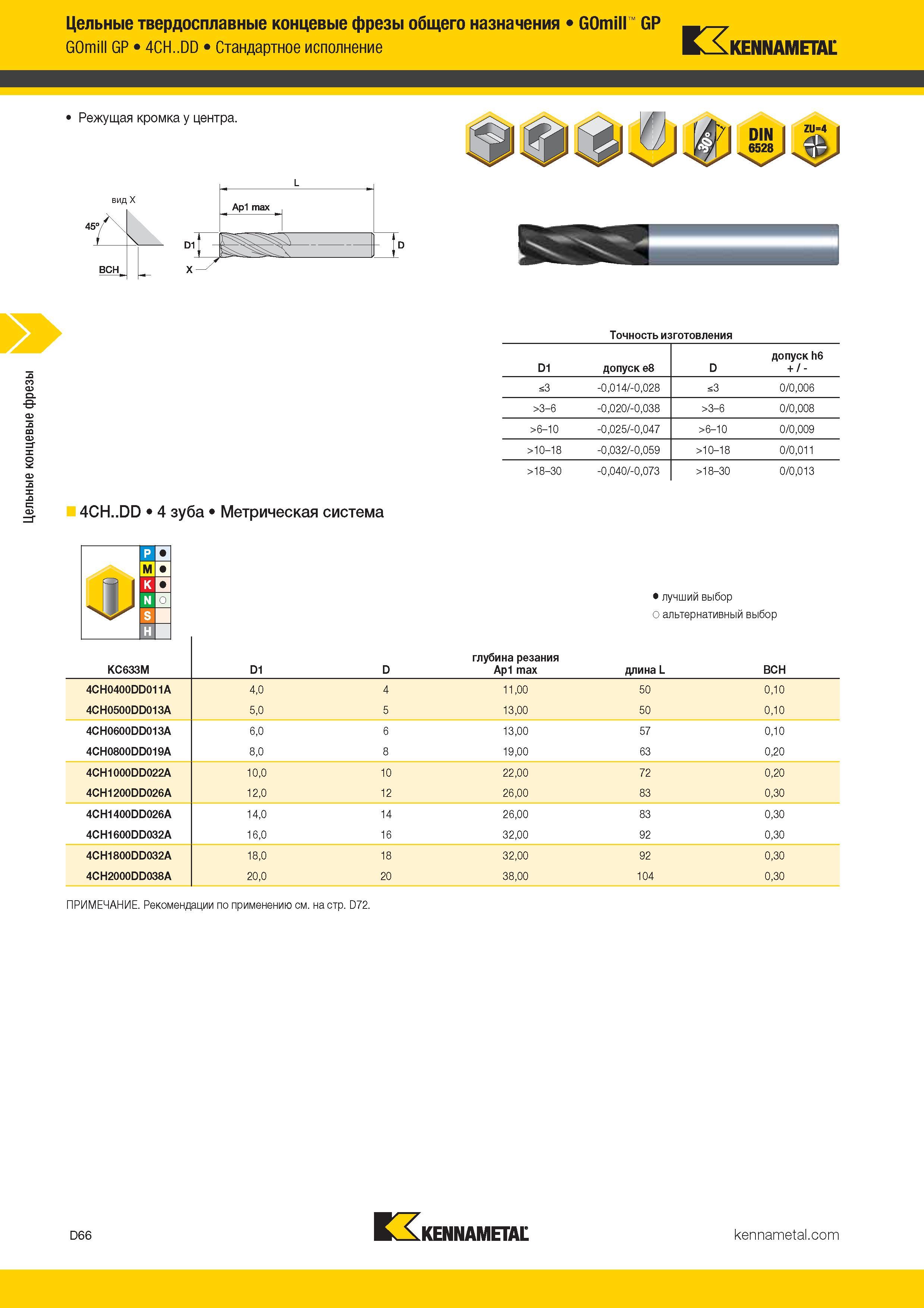

Цельные концевые фрезы Цельные твердосплавные концевые фрезы общего назначения GOmill GP GOmill GP 4CH..DD Стандартное исполнение Kennametal Режущая кромка у центра. вид X чность изготовления D1 допуск e8 D допуск h6 + / - s3 -0,014/-0,028 s3 0/0,006 >3-6 -0,020/-0,038 >3-6 0/0,008 >6-10 -0,025/-0,047 >6-10 0/0,009 >10-18 -0,032/-0,059 >10-18 0/0,011 >18-30 -0,040/-0,073 >18-30 0/0,013 4CH..DD 4 зуба Метрическая система Лучший и альтернативный выбор инструмента KC633M D1 D глубина резания Ap1 max длина L BCH 4CH0400DD011A 4,0 4 11,00 50 0,10 4CH0500DD013A 5,0 5 13,00 50 0,10 4CH0600DD013A 6,0 6 13,00 57 0,10 4CH0800DD019A 8,0 8 19,00 63 0,20 4CH1000DD022A 10,0 10 22,00 72 0,20 4CH1200DD026A 12,0 12 26,00 83 0,30 4CH1400DD026A 14,0 14 26,00 83 0,30 4CH1600DD032A 16,0 16 32,00 92 0,30 4CH1800DD032A 18,0 18 32,00 92 0,30 4CH2000DD038A 20,0 20 38,00 104 0,30 ПРИМЕЧАНИЕ. Рекомендации по применению см. на стр. D72. D66 Kennametal
