278 Каталог KENNAMETAL 2017 Новый режущий инструмент и инструментальные системы Стр.D60

Каталог KENNAMETAL 2017 Новый режущий инструмент и оснастка Стр. D60 0278 Lab2u

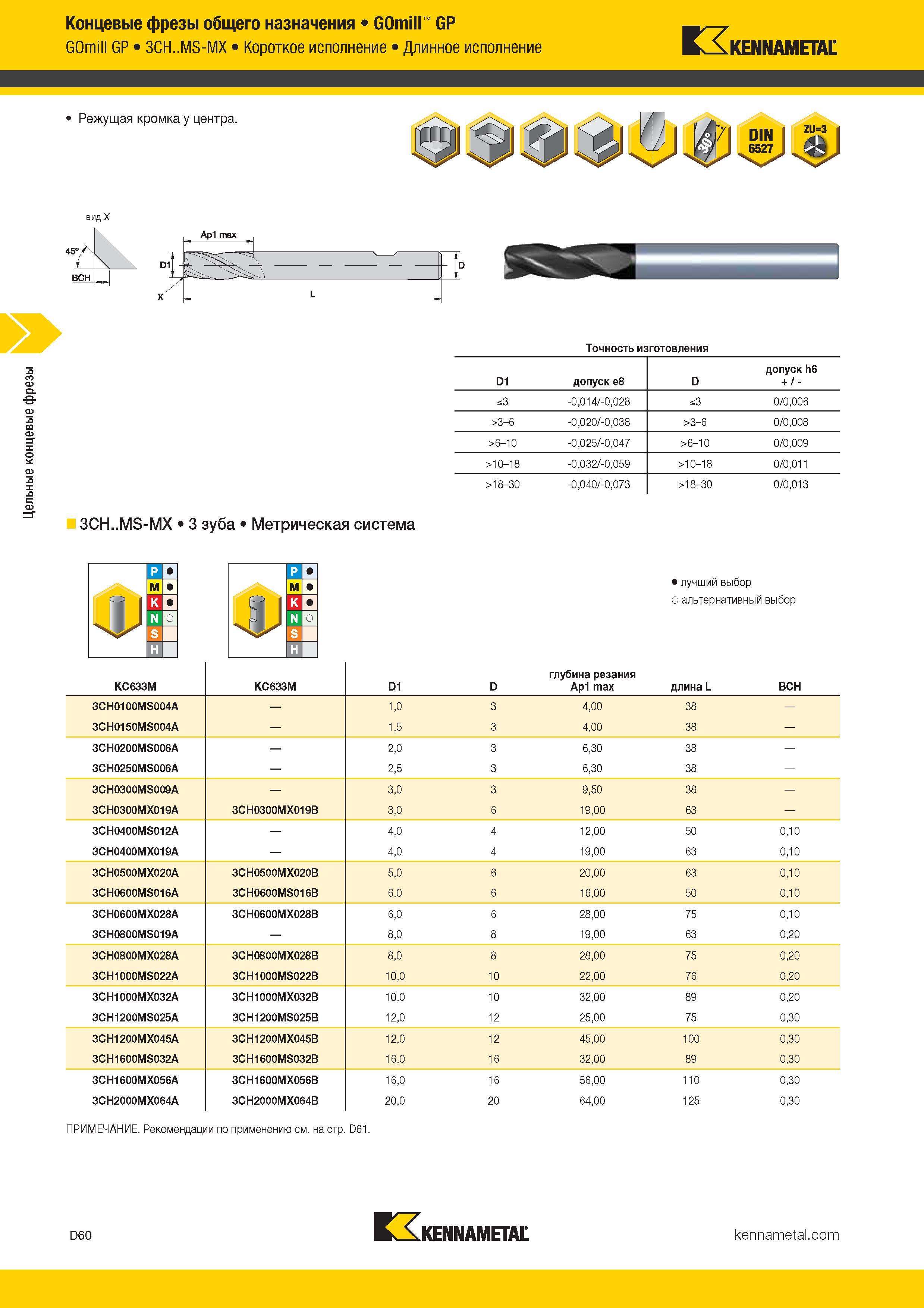

Цельные концевые фрезы Концевые фрезы общего назначения GOmill GP GOmill GP 3CH..MS-MX Короткое исполнение Длинное исполнение Kennametal вид X Ad1 max Точность изготовления D1 допуск e8 D допуск h6 + / - s3 -0,014/-0,028 s3 0/0,006 >3-6 -0,020/-0,038 >3-6 0/0,008 >6-10 -0,025/-0,047 >6-10 0/0,009 >10-18 -0,032/-0,059 >10-18 0/0,011 >18-30 -0,040/-0,073 >18-30 0/0,013 3CH..MS-MX 3 зуба Метрическая система м к N 0 S н Лучший и альтернативный выбор инструмента KC633M KC633M D1 D глубина резания Ap1 max длина L BCH 3CH0100MS004A 1,0 3 4,00 38 3CH0150MS004A 1,5 3 4,00 38 3CH0200MS006A 2,0 3 6,30 38 3CH0250MS006A 2,5 3 6,30 38 3CH0300MS009A 3,0 3 9,50 38 3CH0300MX019A 3CH0300MX019B 3,0 6 19,00 63 3CH0400MS012A 4,0 4 12,00 50 0,10 3CH0400MX019A 4,0 4 19,00 63 0,10 3CH0500MX020A 3CH0500MX020B 5,0 6 20,00 63 0,10 3CH0600MS016A 3CH0600MS016B 6,0 6 16,00 50 0,10 3CH0600MX028A 3CH0600MX028B 6,0 6 28,00 75 0,10 3CH0800MS019A 8,0 8 19,00 63 0,20 3CH0800MX028A 3CH0800MX028B 8,0 8 28,00 75 0,20 3CH1000MS022A 3CH1000MS022B 10,0 10 22,00 76 0,20 3CH1000MX032A 3CH1000MX032B 10,0 10 32,00 89 0,20 3CH1200MS025A 3CH1200MS025B 12,0 12 25,00 75 0,30 3CH1200MX045A 3CH1200MX045B 12,0 12 45,00 100 0,30 3CH1600MS032A 3CH1600MS032B 16,0 16 32,00 89 0,30 3CH1600MX056A 3CH1600MX056B 16,0 16 56,00 110 0,30 3CH2000MX064A 3CH2000MX064B 20,0 20 64,00 125 0,30 ПРИМЕЧАНИЕ. Рекомендации по применению см. на стр. D61. D60 Kennametal
