252 Каталог KENNAMETAL 2017 Новый режущий инструмент и инструментальные системы Стр.D34

Каталог KENNAMETAL 2017 Новый режущий инструмент и оснастка Стр. D34 0252 Lab2u

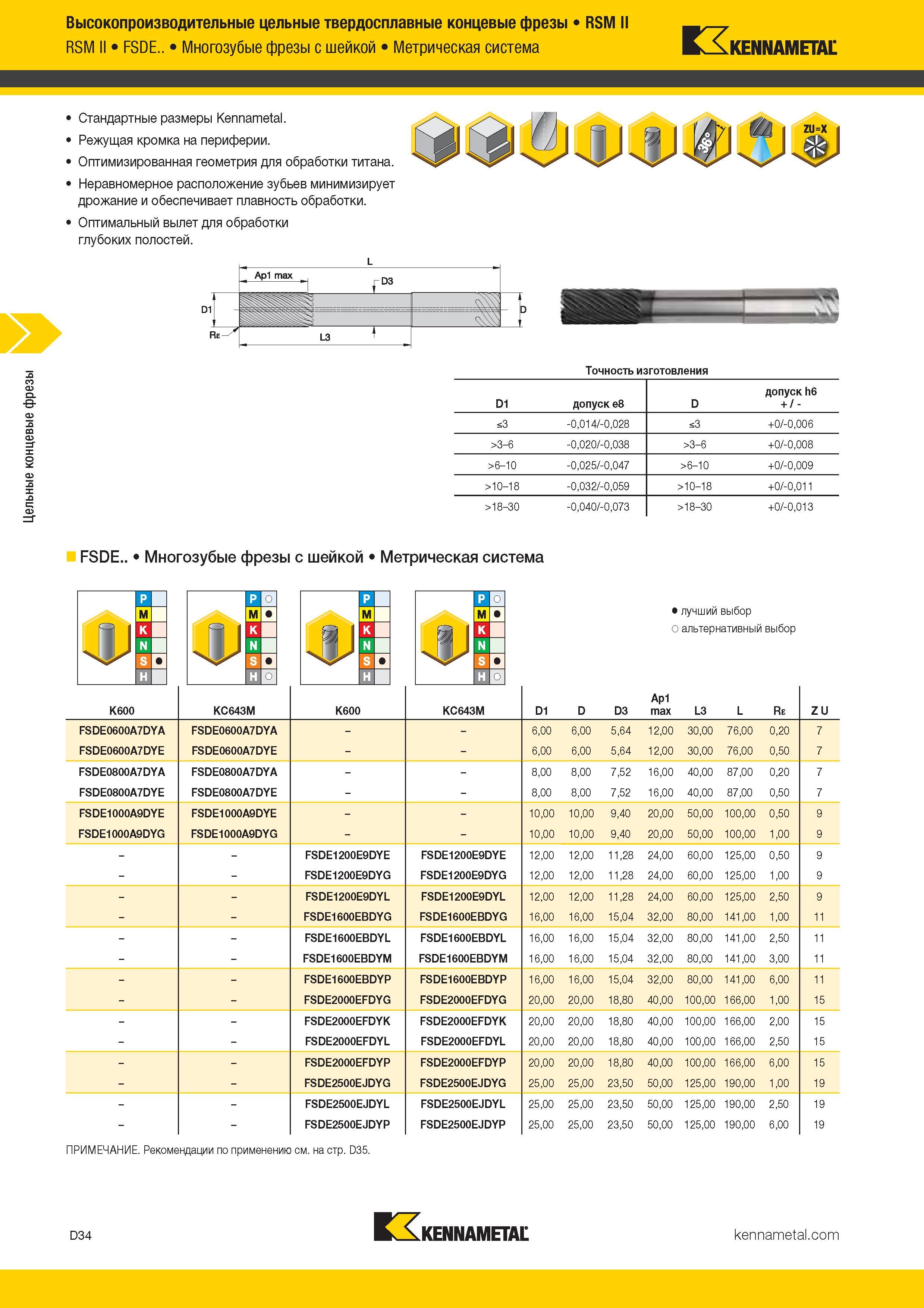

Цельные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы RSM II RSM II FSDE.. Многозубые фрезы с шейкой Метрическая система KENNAMETAL Стандартные размеры Kennametal. Режущая кромка на периферии. Оптимизированная геометрия для обработки титана. Неравномерное расположение зубьев минимизирует дрожание и обеспечивает плавность обработки. Оптимальный вылет для обработки глубоких полостей. D1 m3X rD3 il V V Re- у L3 Точность изготовления D1 допуск е8 D допуск h6 + / - s3 -0,014/-0,028 s3 +0/-0,006 >3-6 -0,020/-0,038 >3-6 +0/-0,008 >6-10 -0,025/-0,047 >6-10 +0/-0,009 >10-18 -0,032/-0,059 >10-18 +0/-0,011 >18-30 -0,040/-0,073 >18-30 +0/-0,013 FSDE.. Многозубые фрезы с шейкой Метрическая система Лучший и альтернативный выбор инструмента K600 KC643M K600 KC643M D1 D D3 Ap1 max L3 L Re Z U FSDE0600A7DYA FSDE0600A7DYA Kennametal 6,00 6,00 5,64 12,00 30,00 76,00 0,20 7 FSDE0600A7DYE FSDE0600A7DYE Kennametal 6,00 6,00 5,64 12,00 30,00 76,00 0,50 7 FSDE0800A7DYA FSDE0800A7DYA Kennametal 8,00 8,00 7,52 16,00 40,00 87,00 0,20 7 FSDE0800A7DYE FSDE0800A7DYE Kennametal 8,00 8,00 7,52 16,00 40,00 87,00 0,50 7 FSDE1000A9DYE FSDE1000A9DYE Kennametal 10,00 10,00 9,40 20,00 50,00 100,00 0,50 9 FSDE1000A9DYG FSDE1000A9DYG Kennametal 10,00 10,00 9,40 20,00 50,00 100,00 1,00 9 Kennametal FSDE1200E9DYE FSDE1200E9DYE 12,00 12,00 11,28 24,00 60,00 125,00 0,50 9 Kennametal FSDE1200E9DYG FSDE1200E9DYG 12,00 12,00 11,28 24,00 60,00 125,00 1,00 9 Kennametal FSDE1200E9DYL FSDE1200E9DYL 12,00 12,00 11,28 24,00 60,00 125,00 2,50 9 Kennametal FSDE1600EBDYG FSDE1600EBDYG 16,00 16,00 15,04 32,00 80,00 141,00 1,00 11 Kennametal FSDE1600EBDYL FSDE1600EBDYL 16,00 16,00 15,04 32,00 80,00 141,00 2,50 11 Kennametal FSDE1600EBDYM FSDE1600EBDYM 16,00 16,00 15,04 32,00 80,00 141,00 3,00 11 Kennametal FSDE1600EBDYP FSDE1600EBDYP 16,00 16,00 15,04 32,00 80,00 141,00 6,00 11 Kennametal FSDE2000EFDYG FSDE2000EFDYG 20,00 20,00 18,80 40,00 100,00 166,00 1,00 15 Kennametal FSDE2000EFDYK FSDE2000EFDYK 20,00 20,00 18,80 40,00 100,00 166,00 2,00 15 Kennametal FSDE2000EFDYL FSDE2000EFDYL 20,00 20,00 18,80 40,00 100,00 166,00 2,50 15 Kennametal FSDE2000EFDYP FSDE2000EFDYP 20,00 20,00 18,80 40,00 100,00 166,00 6,00 15 Kennametal FSDE2500EJDYG FSDE2500EJDYG 25,00 25,00 23,50 50,00 125,00 190,00 1,00 19 Kennametal FSDE2500EJDYL FSDE2500EJDYL 25,00 25,00 23,50 50,00 125,00 190,00 2,50 19 Kennametal FSDE2500EJDYP FSDE2500EJDYP 25,00 25,00 23,50 50,00 125,00 190,00 6,00 19 ПРИМЕЧАНИЕ. Рекомендации по применению см. на стр. D35. D34 Kennametal
