214 Каталог KENNAMETAL 2017 Новый режущий инструмент и инструментальные системы Стр.C8

Каталог KENNAMETAL 2017 Новый режущий инструмент и оснастка Стр. C8 0214 Lab2u

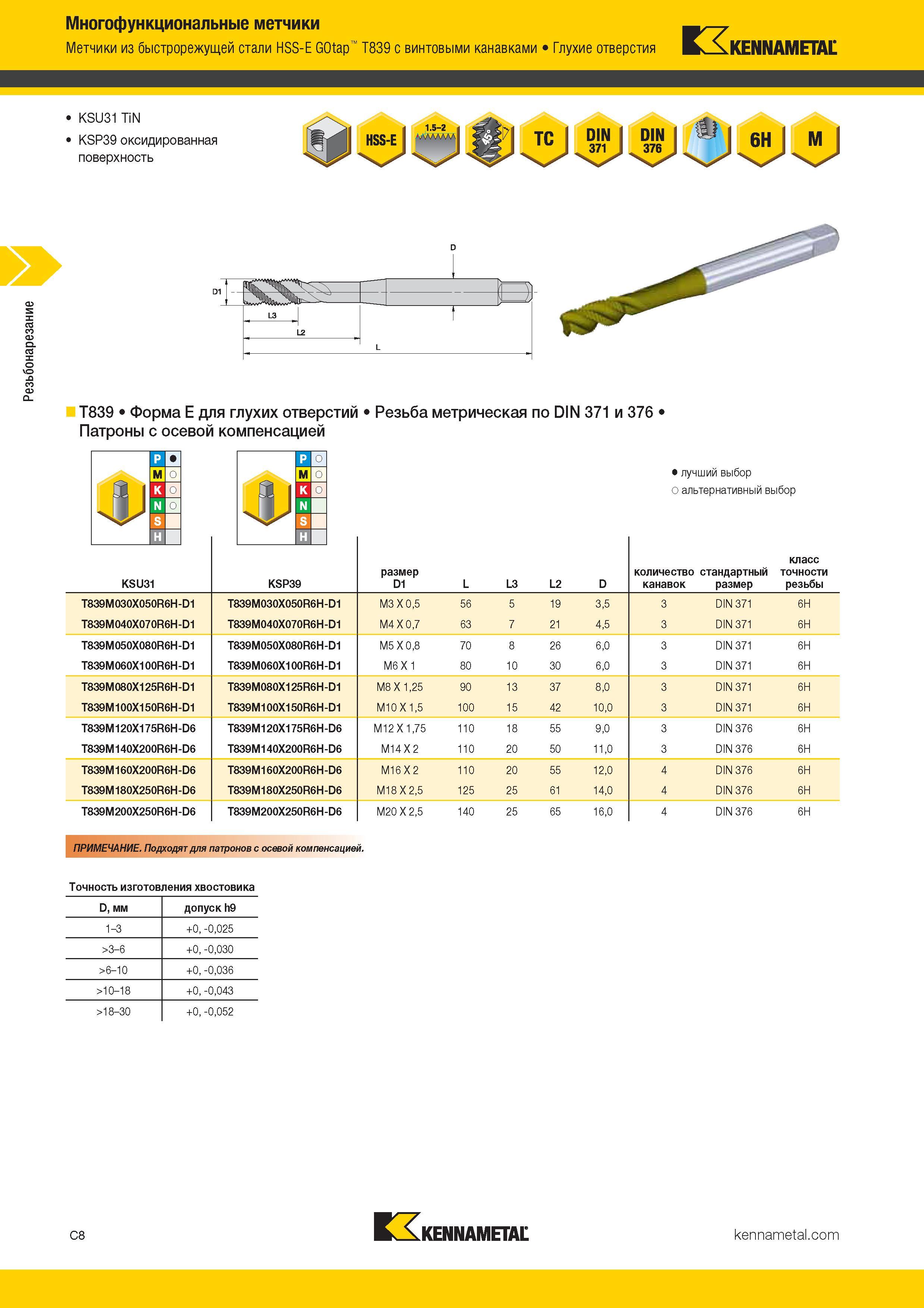

Резьбонарезание Многофункциональные метчики Метчики из быстрорежущей стали HSS-E GOtap T839 с винтовыми канавками Глухие отверстия Kennametal KSU31 TiN KSP39 оксидированная поверхность T839 Форма E для глухих отверстий Резьба метрическая по DIN 371 и 376 Патроны с осевой компенсацией Лучший и альтернативный выбор инструмента я н размер D1 L L3 L2 D количество стандартный канавок размер класс точности резьбы KSU31 KSP39 T839M030X050R6H-D1 T839M030X050R6H-D1 M3 X 0,5 56 5 19 3,5 3 DIN 371 6H T839M040X070R6H-D1 T839M040X070R6H-D1 M4 X 0,7 63 7 21 4,5 3 DIN 371 6H T839M050X080R6H-D1 T839M050X080R6H-D1 M5 X 0,8 70 8 26 6,0 3 DIN 371 6H T839M060X100R6H-D1 T839M060X100R6H-D1 M6 X 1 80 10 30 6,0 3 DIN 371 6H T839M080X125R6H-D1 T839M080X125R6H-D1 M8 X 1,25 90 13 37 8,0 3 DIN 371 6H T839M100X150R6H-D1 T839M100X150R6H-D1 M10 X 1,5 100 15 42 10,0 3 DIN 371 6H T839M120X175R6H-D6 T839M120X175R6H-D6 M12 X 1,75 110 18 55 9,0 3 DIN 376 6H T839M140X200R6H-D6 T839M140X200R6H-D6 M14 X 2 110 20 50 11,0 3 DIN 376 6H T839M160X200R6H-D6 T839M160X200R6H-D6 M16 X 2 110 20 55 12,0 4 DIN 376 6H T839M180X250R6H-D6 T839M180X250R6H-D6 M18 X 2,5 125 25 61 14,0 4 DIN 376 6H T839M200X250R6H-D6 T839M200X250R6H-D6 M20 X 2,5 140 25 65 16,0 4 DIN 376 6H ЧАНИЕ. Подходят для патронов с осевой компенсацией. Точность изготовления хвостовика D, мм допуск h9 1-3 +0, -0,025 >3-6 +0, -0,030 >6-10 +0, -0,036 >10-18 +0, -0,043 >18-30 +0, -0,052 C8 Kennametal
