137 Каталог KENNAMETAL 2017 Новый режущий инструмент и инструментальные системы Стр.B5

Каталог KENNAMETAL 2017 Новый режущий инструмент и оснастка Стр. B5 0137 Lab2u

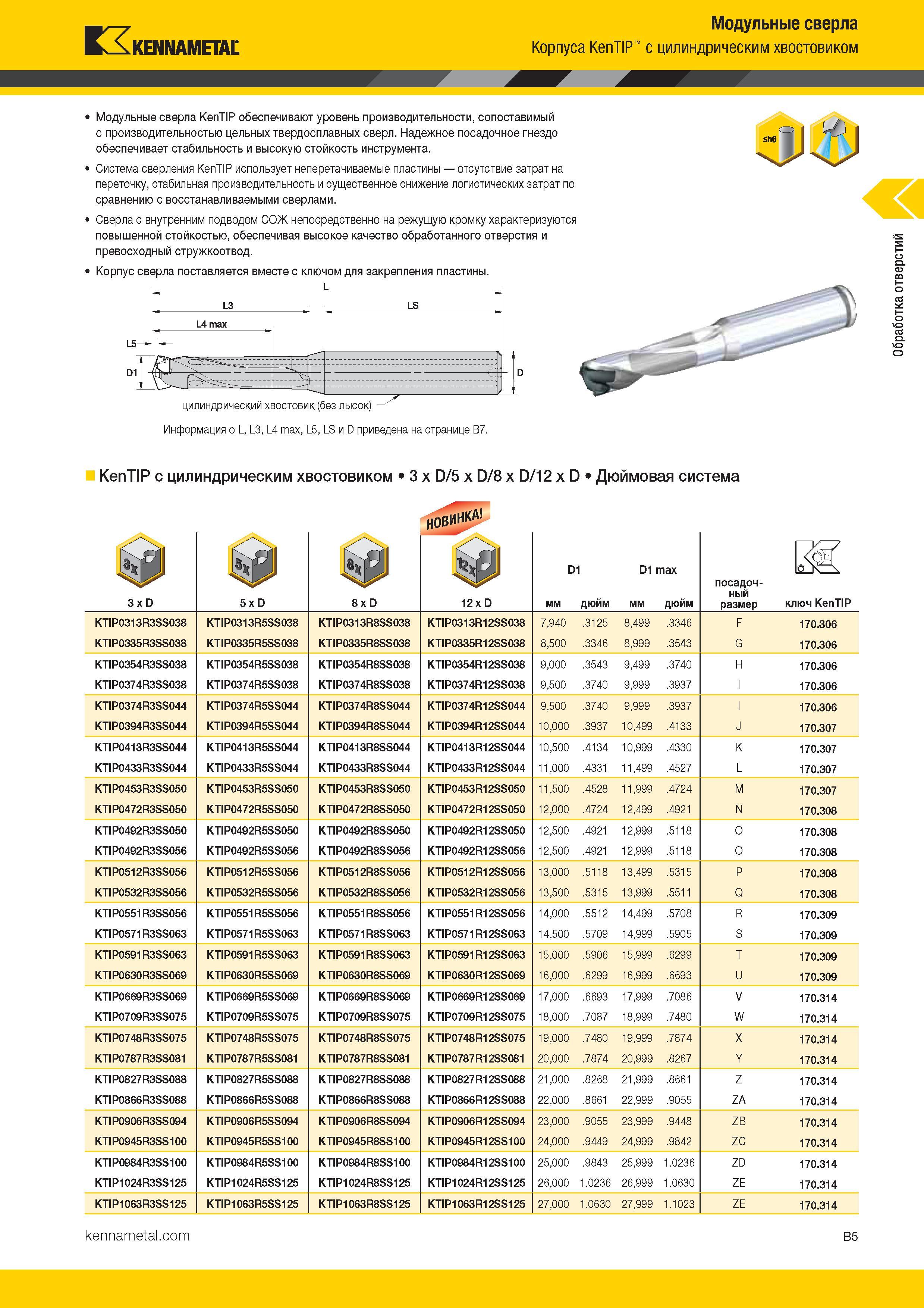

Kennametal Модульные сверла Корпуса KenTIP с цилиндрическим хвостовиком Модульные сверла KenTIP обеспечивают уровень производительности, сопоставимый с производительностью цельных твердосплавных сверл. Надежное посадочное гнездо обеспечивает стабильность и высокую стойкость инструмента. Система сверления KenTIP использует неперетачиваемые пластины отсутствие затрат на переточку, стабильная производительность и существенное снижение логистических затрат по сравнению с восстанавливаемыми сверлами. Сверла с внутренним подводом СОЖ непосредственно на режущую кромку характеризуются повышенной стойкостью, обеспечивая высокое качество обработанного отверстия и превосходный стружкоотвод. Корпус сверла поставляется вместе с ключом для закрепления пластины. цилиндрический хвостовик (без лысок) Информация о L, L3, L4 max, L5, LS и D приведена на странице B7. KenTIP с цилиндрическим хвостовиком 3 x D/5 x D/8 x D/12 x D Дюймовая система 3 x D 5 x D 8 x D 12 x D D1 D1 max дюйм мм дюйм посадоч- ный размер ключ KenTIP KTIP0313R3SS038 KTIP0335R3SS038 KTIP0313R5SS038 KTIP0335R5SS038 KTIP0313R8SS038 KTIP0335R8SS038 KTIP0313R12SS038 KTIP0335R12SS038 7,940 8,500 .3125 .3346 8,499 8,999 .3346 .3543 170.306 170.306 KTIP0354R3SS038 KTIP0374R3SS038 KTIP0354R5SS038 KTIP0374R5SS038 KTIP0354R8SS038 KTIP0374R8SS038 KTIP0354R12SS038 KTIP0374R12SS038 9,000 9,500 .3543 .3740 9,499 9,999 .3740 .3937 170.306 170.306 KTIP0374R3SS044 KTIP0394R3SS044 KTIP0374R5SS044 KTIP0394R5SS044 KTIP0374R8SS044 KTIP0394R8SS044 KTIP0374R12SS044 KTIP0394R12SS044 9,500 10,000 .3740 .3937 9,999 10,499 .3937 .4133 170.306 170.307 KTIP0413R3SS044 KTIP0433R3SS044 KTIP0413R5SS044 KTIP0433R5SS044 KTIP0413R8SS044 KTIP0433R8SS044 KTIP0413R12SS044 KTIP0433R12SS044 10,500 11,000 .4134 .4331 10,999 11,499 .4330 .4527 170.307 170.307 KTIP0453R3SS050 KTIP0472R3SS050 KTIP0453R5SS050 KTIP0472R5SS050 KTIP0453R8SS050 KTIP0472R8SS050 KTIP0453R12SS050 KTIP0472R12SS050 11,500 12,000 .4528 .4724 11,999 12,499 .4724 .4921 170.307 170.308 KTIP0492R3SS050 KTIP0492R3SS056 KTIP0492R5SS050 KTIP0492R5SS056 KTIP0492R8SS050 KTIP0492R8SS056 KTIP0492R12SS050 KTIP0492R12SS056 12.500 12.500 .4921 .4921 12.999 12.999 .5118 .5118 O O 170.308 170.308 KTIP0512R3SS056 KTIP0532R3SS056 KTIP0512R5SS056 KTIP0532R5SS056 KTIP0512R8SS056 KTIP0532R8SS056 KTIP0512R12SS056 KTIP0532R12SS056 13,000 13,500 .5118 .5315 13,499 13,999 .5315 .5511 P Q 170.308 170.308 KTIP0551R3SS056 KTIP0571R3SS063 KTIP0551R5SS056 KTIP0571R5SS063 KTIP0551R8SS056 KTIP0571R8SS063 KTIP0551R12SS056 KTIP0571R12SS063 14,000 14,500 .5512 .5709 14,499 14,999 .5708 .5905 170.309 170.309 KTIP0591R3SS063 KTIP0630R3SS069 KTIP0591R5SS063 KTIP0630R5SS069 KTIP0591R8SS063 KTIP0630R8SS069 KTIP0591R12SS063 KTIP0630R12SS069 15.000 16.000 .5906 .6299 15.999 16.999 .6299 .6693 170.309 170.309 KTIP0669R3SS069 KTIP0709R3SS075 KTIP0669R5SS069 KTIP0709R5SS075 KTIP0669R8SS069 KTIP0709R8SS075 KTIP0669R12SS069 KTIP0709R12SS075 17.000 18.000 .6693 .7087 17.999 18.999 .7086 .7480 V W 170.314 170.314 KTIP0748R3SS075 KTIP0787R3SS081 KTIP0748R5SS075 KTIP0787R5SS081 KTIP0748R8SS075 KTIP0787R8SS081 KTIP0748R12SS075 KTIP0787R12SS081 19.000 20.000 .7480 .7874 19.999 20.999 .7874 .8267 170.314 170.314 KTIP0827R3SS088 KTIP0866R3SS088 KTIP0827R5SS088 KTIP0866R5SS088 KTIP0827R8SS088 KTIP0866R8SS088 KTIP0827R12SS088 KTIP0866R12SS088 21,000 22,000 .8268 .8661 21.999 22.999 .8661 .9055 Z ZA 170.314 170.314 KTIP0906R3SS094 KTIP0945R3SS100 KTIP0906R5SS094 KTIP0945R5SS100 KTIP0906R8SS094 KTIP0945R8SS100 KTIP0906R12SS094 KTIP0945R12SS100 23.000 24.000 .9055 .9449 23.999 24.999 .9448 .9842 ZB ZC 170.314 170.314 KTIP0984R3SS100 KTIP1024R3SS125 KTIP0984R5SS100 KTIP1024R5SS125 KTIP0984R8SS100 KTIP1024R8SS125 KTIP0984R12SS100 KTIP1024R12SS125 25.000 26.000 .9843 1.0236 25.999 26.999 1.0236 1.0630 ZD ZE 170.314 170.314 KTIP1063R3SS125 KTIP1063R5SS125 KTIP1063R8SS125 KTIP1063R12SS125 27,000 1.0630 27,999 1.1023 ZE 170.314 B5 J Обработка отверстий
