KENNAMETAL | Каталог KENNAMETAL 2013 Металлорежущий инструмент (Всего 2130 стр.) |
|||||
|

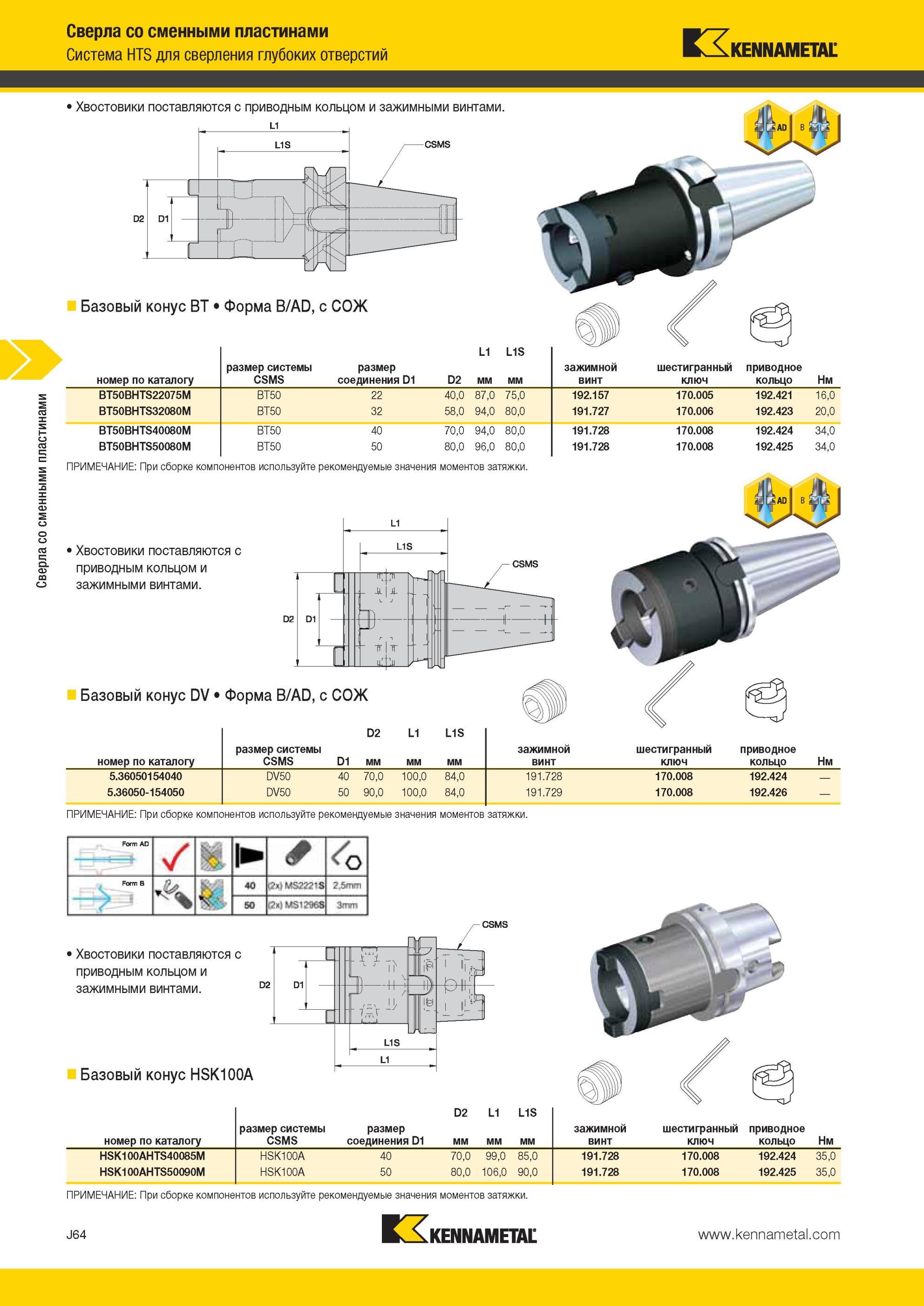

1032 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.J64 |
|||||
Система Kennametal HTS для сверления глубоких отверстий Хвостовики поставляются с приводным кольцом и зажимными винтами L1 -CSMS Базовый конус BT ФормСистема Kennametal HTS для сверления глубоких отверстий Хвостовики поставляются с приводным кольцом и зажимными винтами L1 -CSMS Базовый конус BT Форма B/AD, с СОЖ номер по каталогу размер системы CSMS размер соединения D1 D2 L1 мм L1S мм зажимной винт шестигранный ключ приводное кольцо Нм BT50BHTS22075M BT50 22 40,0 87,0 75,0 192.157 170.005 192.421 16,0 BT50BHTS32080M BT50 32 58,0 94,0 80,0 191.727 170.006 192.423 20,0 BT50BHTS40080M BT50 40 70,0 94,0 80,0 191.728 170.008 192.424 34,0 BT50BHTS50080M BT50 50 80,0 96,0 80,0 191.728 170.008 192.425 34,0 ПРИМЕЧАНИЕ При сборке компонентов используйте рекомендуемые значения моментов затяжки. Хвостовики поставляются с приводным кольцом и зажимными винтами. Базовый конус DV Форма B/AD, с СОЖ D2 L1 L1S номер по каталогу размер системы CSMS D1 мм зажимной винт шестигранный ключ приводное кольцо Нм 5.36050154040 DV50 40 70,0 100,0 84,0 191.728 170.008 192.424 5.36050-154050 DV50 50 90,0 100,0 84,0 191.729 170.008 192.426 ПРИМЕЧАНИЕ При сборке компонентов используйте рекомендуемые значения моментов затяжки. Хвостовики поставляются с приводным кольцом и зажимными винтами. Базовый конус HSK100A D2 L1 L1S номер по каталогу размер системы CSMS размер соединения D1 мм зажимной винт шестигранный ключ приводное кольцо Нм HSK100AHTS40085M HSK100A 40 70,0 99,0 85,0 191.728 170.008 192.424 35,0 HSK100AHTS50090M HSK100A 50 80,0 106,0 90,0 191.728 170.008 192.425 35,0 ПРИМЕЧАНИЕ При сборке компонентов используйте рекомендуемые значения моментов затяжки. Сверла со сменными пластинами |
|||||
