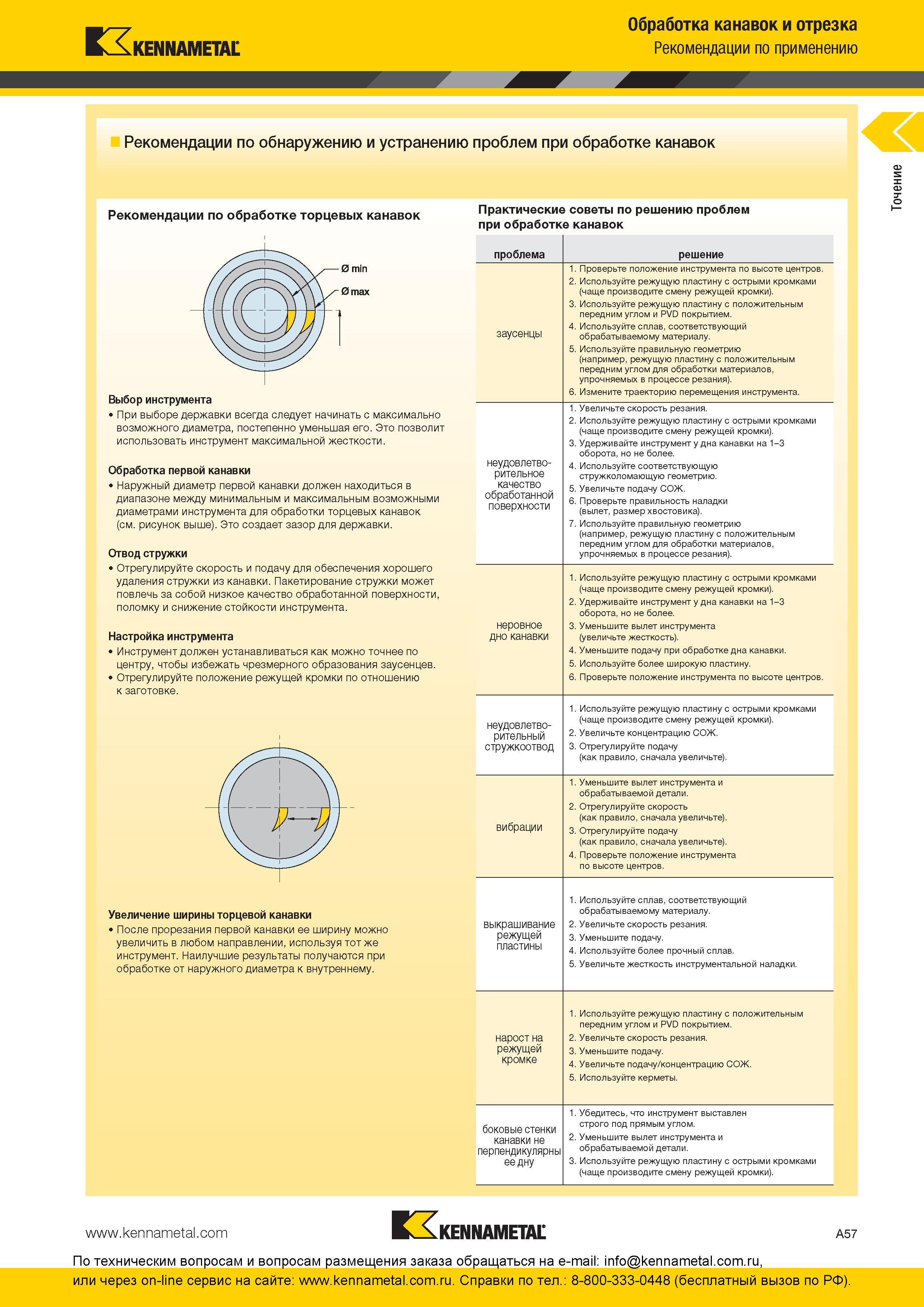

Рекомендации компании Kennametal по обнаружению и устранению проблем при токарной обработке канавок Практические советы по решению проблем при обработке канавок Выбор металлорежущего инструмента При выборе державки всегда следует начинать с максимально возможного диаметра, постепенно уменьшая его. Это позволит использовать инструмент максимальной жесткости. Обработка первой канавки Наружный диаметр первой канавки должен находиться в диапазоне между минимальным и максимальным возможными диаметрами инструмента для обработки торцевых канавок (см. рисунок выше). Это создает зазор для державки. Отвод стружки Отрегулируйте скорость и подачу для обеспечения хорошего удаления стружки из канавки. Пакетирование стружки может повлечь за собой низкое качество обработанной поверхности, поломку и снижение стойкости инструмента. Настройка инструмента Инструмент должен устанавливаться как можно точнее по центру, чтобы избежать чрезмерного образования заусенцев. Отрегулируйте положение режущей кромки по отношению к заготовке. Увеличение ширины торцевой канавки После прорезания первой канавки ее ширину можно увеличить в любом направлении, используя тот же инструмент. Наилучшие результаты получаются при обработке от наружного диаметра к внутреннему. проблема решение заусенцы 1. Проверьте положение инструмента по высоте центров. 2. Используйте режущую пластину с острыми кромками (чаще производите смену режущей кромки). 3. Используйте режущую пластину с положительным передним углом и PVD покрытием. 4. Используйте сплав, соответствующий обрабатываемому материалу. 5. Используйте правильную геометрию (например, режущую пластину с положительным передним углом для обработки материалов, упрочняемых в процессе резания). 6. Измените траекторию перемещения инструмента. неудовлетво- рительное качество обработанной поверхности 1. Увеличьте скорость резания. 2. Используйте режущую пластину с острыми кромками (чаще производите смену режущей кромки). 3. Удерживайте инструмент у дна канавки на 1-3 оборота, но не более. 4. Используйте соответствующую стружколомающую геометрию. 5. Увеличьте подачу СОЖ. 6. Проверьте правильность наладки (вылет, размер хвостовика). 7. Используйте правильную геометрию (например, режущую пластину с положительным передним углом для обработки материалов, упрочняемых в процессе резания). неровное дно канавки 1. Используйте режущую пластину с острыми кромками (чаще производите смену режущей кромки). 2. Удерживайте инструмент у дна канавки на 1-3 оборота, но не более. 3. Уменьшите вылет инструмента (увеличьте жесткость). 4. Уменьшите подачу при обработке дна канавки. 5. Используйте более широкую пластину. 6. Проверьте положение инструмента по высоте центров. неудовлетво- рительный стружкоотвод 1. Используйте режущую пластину с острыми кромками (чаще производите смену режущей кромки). 2. Увеличьте концентрацию СОЖ. 3. Отрегулируйте подачу (как правило, сначала увеличьте). вибрации 1. Уменьшите вылет инструмента и обрабатываемой детали. 2. Отрегулируйте скорость (как правило, сначала увеличьте). 3. Отрегулируйте подачу (как правило, сначала увеличьте). 4. Проверьте положение инструмента по высоте центров. выкрашивание режущей пластины 1. Используйте сплав, соответствующий обрабатываемому материалу. 2. Увеличьте скорость резания. 3. Уменьшите подачу. 4. Используйте более прочный сплав. 5. Увеличьте жесткость инструментальной наладки. нарост на режущей кромке 1. Используйте режущую пластину с положительным передним углом и PVD покрытием. 2. Увеличьте скорость резания. 3. Уменьшите подачу. 4. Увеличьте подачу/концентрацию СОЖ. 5. Используйте керметы. боковые стенки канавки не перпендикулярны ее дну 1. Убедитесь, что инструмент выставлен строго под прямым углом. 2. Уменьшите вылет инструмента и обрабатываемой детали. 3. Используйте режущую пластину с острыми кромками (чаще производите смену режущей кромки). KENNAMETAL A57 Точение KENNAMETAL Обработка канавок и отрезка Рекомендации по применению Рекомендации по обработке торцевых канавок
