543 Каталог KENNAMETAL 2014 Новый металлорежущий инструмент и оснастка для станков Стр.E31

Каталог Kennametal 2014 Новый инструмент и оснастка Стр. E31 0543 Lab2u

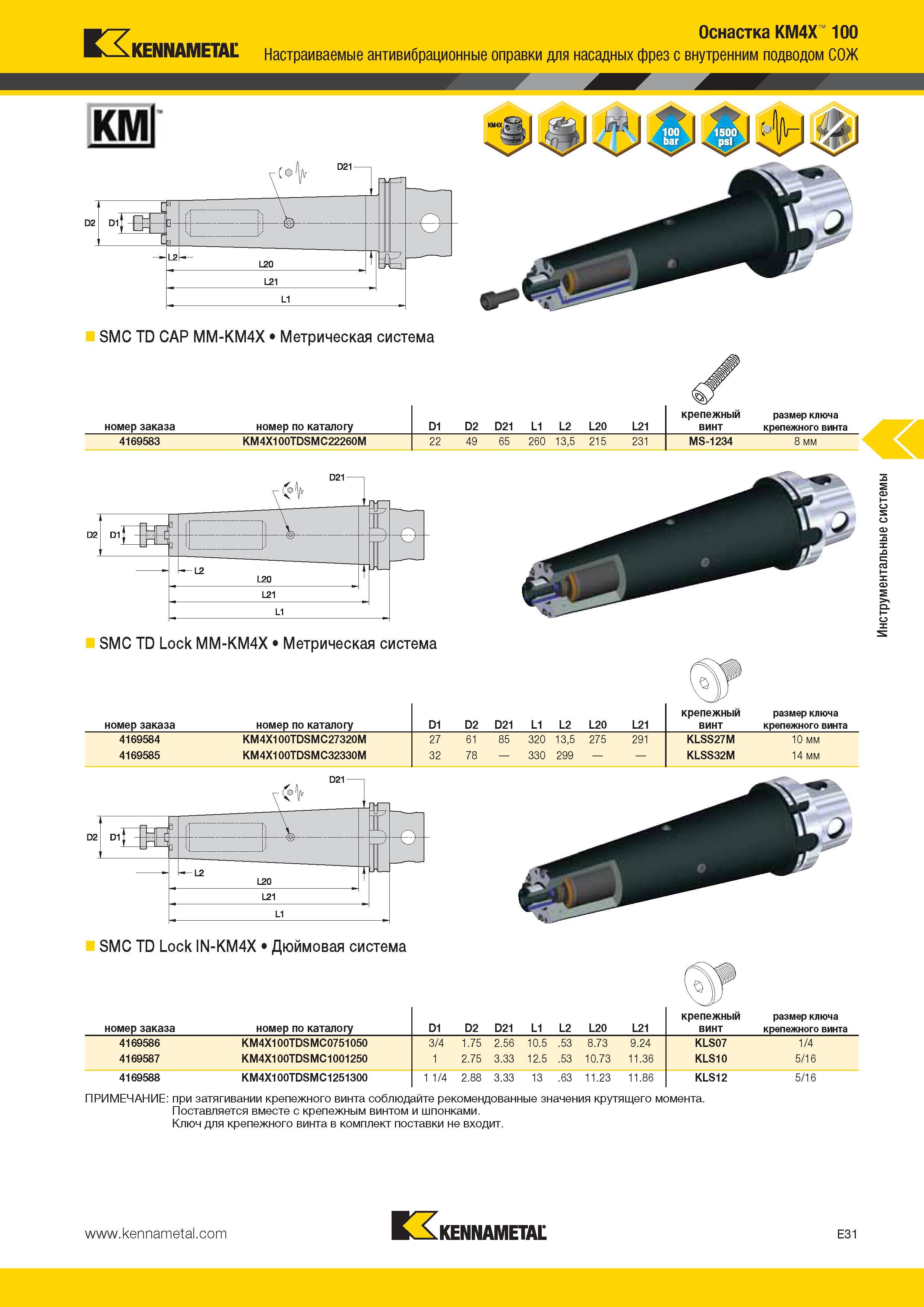

Оснастка KM4X 100 K Kennametal Настраиваемые антивибрационные оправки для насадных фрез с внутренним подводом СОЖ SMC TD CAP MM-KM4X Метрическая система номер заказа номер по каталогу D1 D2 D21 L1 L2 L20 L21 крепежный винт размер ключа крепежного винта 4169583 KM4X100TDSMC22260M 22 49 65 260 13,5 215 231 MS-1234 8 мм SMC TD Lock MM-KM4X Метрическая система номер заказа номер по каталогу D1 D2 D21 L1 L2 L20 L21 крепежный винт размер ключа крепежного винта 4169584 KM4X100TDSMC27320M 27 61 85 320 13,5 275 291 KLSS27M 10 мм 4169585 KM4X100TDSMC32330M 32 78 330 299 KLSS32M 14 мм SMC TD Lock IN-KM4X Дюймовая система номер заказа номер по каталогу D1 D2 D21 L1 L2 L20 L21 крепежный винт размер ключа крепежного винта 4169586 KM4X100TDSMC0751050 3/4 1.75 2.56 10.5 .53 8.73 9.24 KLS07 1/4 4169587 KM4X100TDSMC1001250 1 2.75 3.33 12.5 .53 10.73 11.36 KLS10 5/16 4169588 KM4X100TDSMC1251300 1 1/4 2.88 3.33 13 .63 11.23 11.86 KLS12 5/16 ПРИМЕЧАНИЕ при затягивании крепежного винта соблюдайте рекомендованные значения крутящего момента. Поставляется вместе с крепежным винтом и шпонками. Ключ для крепежного винта в комплект поставки не входит. Kennametal E31 Инструментальные системы
