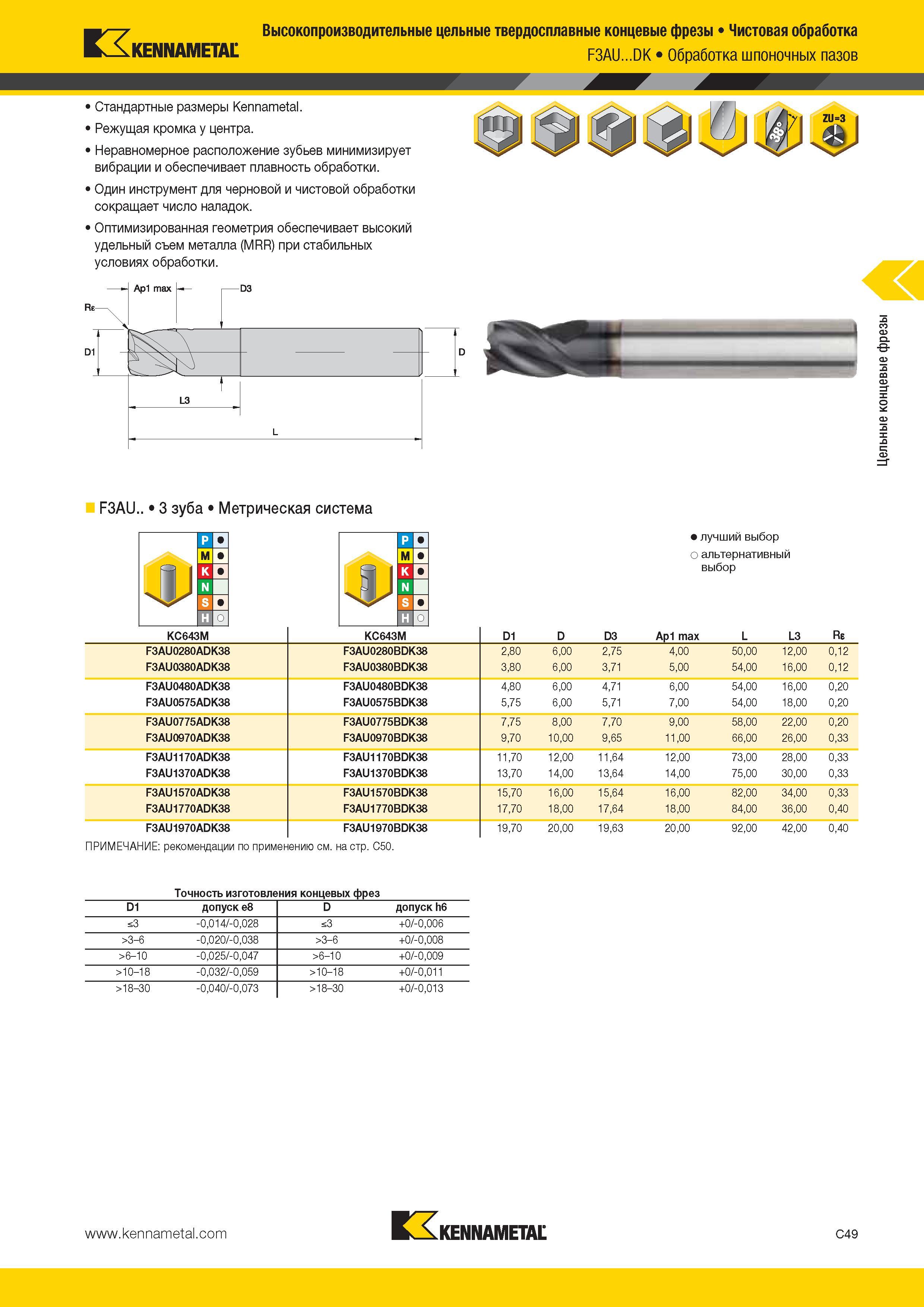

Kennametal Высокопроизводительные цельные твердосплавные концевые фрезы Чистовая обработка F3AU DK Обработка шпоночных пазов 1 Стандартные размеры Kennametal. Режущая кромка у центра. Неравномерное расположение зубьев минимизирует вибрации и обеспечивает плавность обработки. Один инструмент для черновой и чистовой обработки сокращает число наладок. Оптимизированная геометрия обеспечивает высокий удельный съем металла (MRR) при стабильных условиях обработки. F3AU 3 зуба Метрическая система лучший выбор о альтернативный выбор KC643M KC643M D1 D D3 Ap1 max L L3 Re F3AU0280ADK38 F3AU0280BDK38 2,80 6,00 2,75 4,00 50,00 12,00 0,12 F3AU0380ADK38 F3AU0380BDK38 3,80 6,00 3,71 5,00 54,00 16,00 0,12 F3AU0480ADK38 F3AU0480BDK38 4,80 6,00 4,71 6,00 54,00 16,00 0,20 F3AU0575ADK38 F3AU0575BDK38 5,75 6,00 5,71 7,00 54,00 18,00 0,20 F3AU0775ADK38 F3AU0775BDK38 7,75 8,00 7,70 9,00 58,00 22,00 0,20 F3AU0970ADK38 F3AU0970BDK38 9,70 10,00 9,65 11,00 66,00 26,00 0,33 F3AU1170ADK38 F3AU1170BDK38 11,70 12,00 11,64 12,00 73,00 28,00 0,33 F3AU1370ADK38 F3AU1370BDK38 13,70 14,00 13,64 14,00 75,00 30,00 0,33 F3AU1570ADK38 F3AU1570BDK38 15,70 16,00 15,64 16,00 82,00 34,00 0,33 F3AU1770ADK38 F3AU1770BDK38 17,70 18,00 17,64 18,00 84,00 36,00 0,40 F3AU1970ADK38 F3AU1970BDK38 19,70 20,00 19,63 20,00 92,00 42,00 0,40 ПРИМЕЧАНИЕ рекомендации по применению см. на стр. C50. Точность изготовления концевых фрез D1 допуск e8 D допуск h6 3 -0,014/-0,028 3 +0/-0,006 >3-6 -0,020/-0,038 >3-6 +0/-0,008 >6-10 -0,025/-0,047 >6-10 +0/-0,009 >10-18 -0,032/-0,059 >10-18 +0/-0,011 >18-30 -0,040/-0,073 >18-30 +0/-0,013 Kennametal C49 Цельные концевые фрезы
