411 Каталог KENNAMETAL 2014 Новый металлорежущий инструмент и оснастка для станков Стр.C43

Каталог Kennametal 2014 Новый инструмент и оснастка Стр. C43 0411 Lab2u

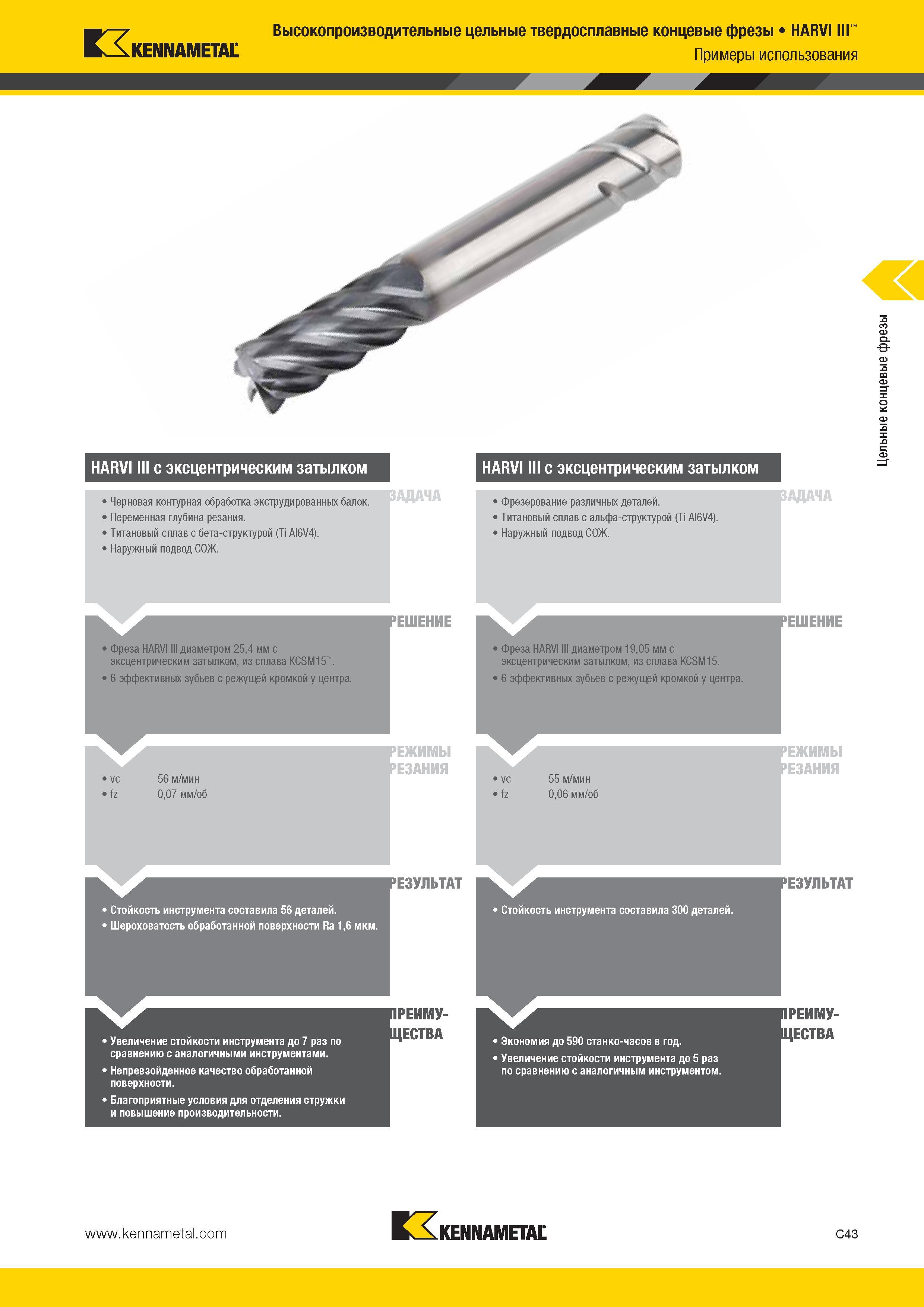

Kennametal Высокопроизводительные цельные твердосплавные концевые фрезы HARVI III м Примеры использования HARVI III с эксцентрическим затылком 1 Черновая контурная обработка экструдированных балок. 1 Переменная глубина резания. 1 Титановый сплав с бета-структурой (Ti AI6V4). 1 Наружный подвод СОЖ. ЗАДАЧА 1 Фреза HARVI III диаметром 25,4 мм с эксцентрическим затылком, из сплава KCSM15 1 6 эффективных зубьев с режущей кромкой у центра. ЕШЕНИЕ ЕЖИМЫ ЕЗАНИЯ HARVI III с эксцентрическим затылком РЕЗУЛЬТАТ Фрезерование различных деталей. Титановый сплав с альфа-структурой (Ti AI6V4). Наружный подвод СОЖ. НЗАДАЧА Фреза HARVI III диаметром 19,05 мм с эксцентрическим затылком, из сплава KCSM15. 6 эффективных зубьев с режущей кромкой у центра. КЕШЕНИЕ vc > fz 55 м/мин 0,06 мм/об Стойкость инструмента составила 300 деталей. ЕЖИМЫ ЕЗАНИЯ РЕЗУЛЬТАТ ПРЕИМУ- ЩЕСТВА > Экономия до 590 станко-часов в год. > Увеличение стойкости инструмента до 5 раз по сравнению с аналогичным инструментом. ПРЕИМУ- ЩЕСТВА Стойкость инструмента составила 56 деталей. Шероховатость обработанной поверхности Ra 1,6 мкм. V Увеличение стойкости инструмента до 7 раз по сравнению с аналогичными инструментами. Непревзойденное качество обработанной поверхности. Благоприятные условия для отделения стружки и повышение производительности. Kennametal C43 Цельные концевые фрезы
