406 Каталог KENNAMETAL 2014 Новый металлорежущий инструмент и оснастка для станков Стр.C38

Каталог Kennametal 2014 Новый инструмент и оснастка Стр. C38 0406 Lab2u

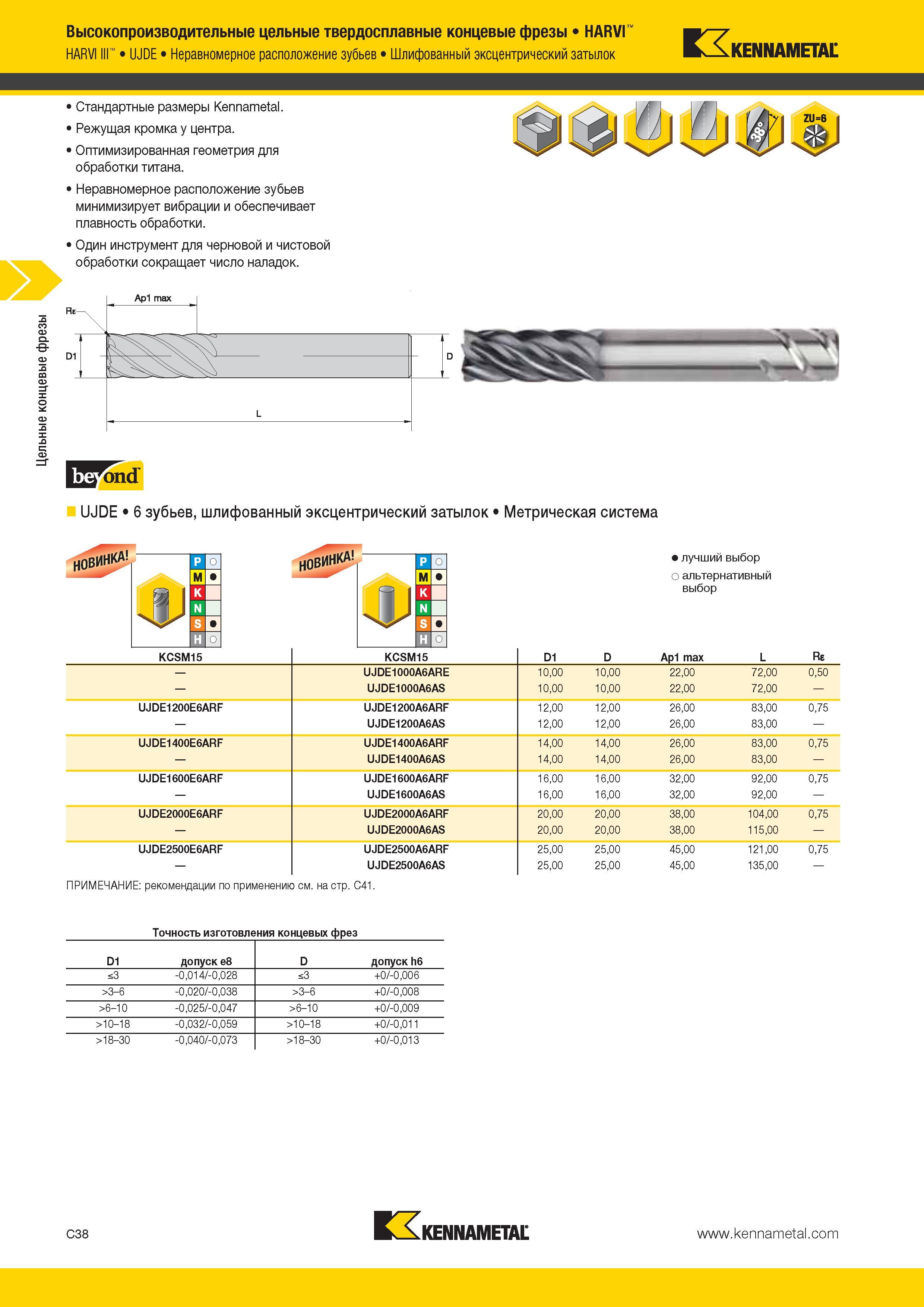

Цельные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы HARVI W 7 HARVI III UJDE Неравномерное расположение зубьев Шлифованный эксцентрический затылок Kennametal Стандартные размеры Kennametal. Режущая кромка у центра. Оптимизированная геометрия для обработки титана. Неравномерное расположение зубьев минимизирует вибрации и обеспечивает плавность обработки. Один инструмент для черновой и чистовой обработки сокращает число наладок. ffFond UJDE 6 зубьев, шлифованный эксцентрический затылок Метрическая система лучший выбор о альтернативный выбор ПРИМЕЧАНИЕ рекомендации по применению см. на стр. C41. Точность изготовления концевых фрез D1 допуск e8 D допуск h6 s3 -0,014/-0,028 s3 +0/-0,006 >3-6 -0,020/-0,038 >3-6 +0/-0,008 >6-10 -0,025/-0,047 >6-10 +0/-0,009 >10-18 -0,032/-0,059 >10-18 +0/-0,011 >18-30 -0,040/-0,073 >18-30 +0/-0,013 C38 Kennametal
