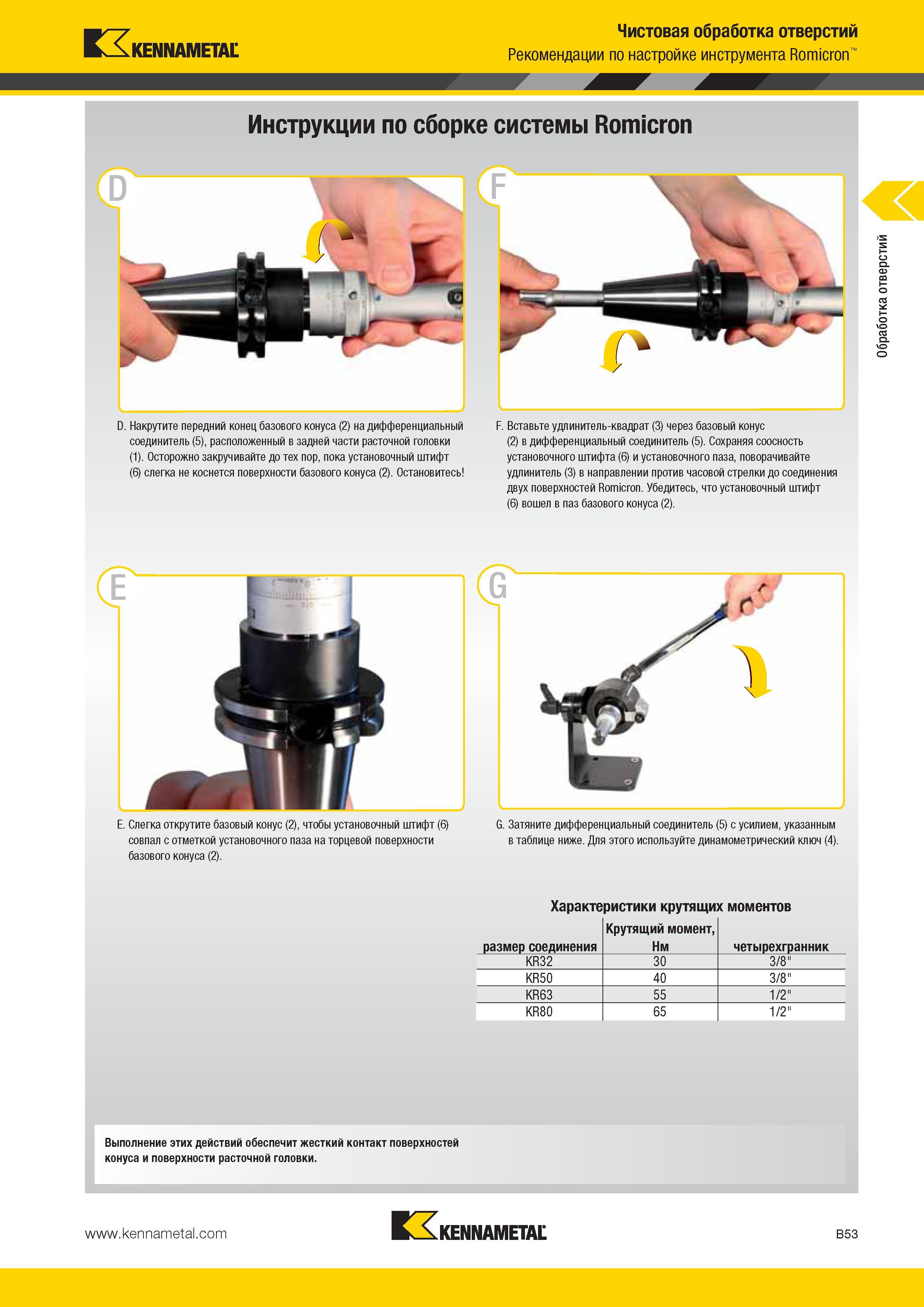

Kennametal Чистовая обработка отверстий Рекомендации по настройке инструмента Romicron D Инструкции по сборке системы Romicron D. Накрутите передний конец базового конуса (2) на дифференциальный соединитель (5), расположенный в задней части расточной головки (1). Осторожно закручивайте до тех пор, пока установочный штифт (6) слегка не коснется поверхности базового конуса (2). Остановитесь F. Вставьте удлинитель-квадрат (3) через базовый конус (2) в дифференциальный соединитель (5). Сохраняя соосность установочного штифта (6) и установочного паза, поворачивайте удлинитель (3) в направлении против часовой стрелки до соединения двух поверхностей Romicron. Убедитесь, что установочный штифт (6) вошел в паз базового конуса (2). (Г E. Слегка открутите базовый конус (2), чтобы установочный штифт (6) совпал с отметкой установочного паза на торцевой поверхности базового конуса (2). G. Затяните дифференциальный соединитель (5) с усилием, указанным в таблице ниже. Для этого используйте динамометрический ключ (4). Характеристики крутящих моментов размер соединения Крутящий момент, Нм четырехгранник KR32 30 3/8" KR50 40 3/8" KR63 55 1/2" KR80 65 1/2" Выполнение этих действий обеспечит жесткий контакт поверхностей конуса и поверхности расточной головки. Kennametal B53 Обработка отверстий
