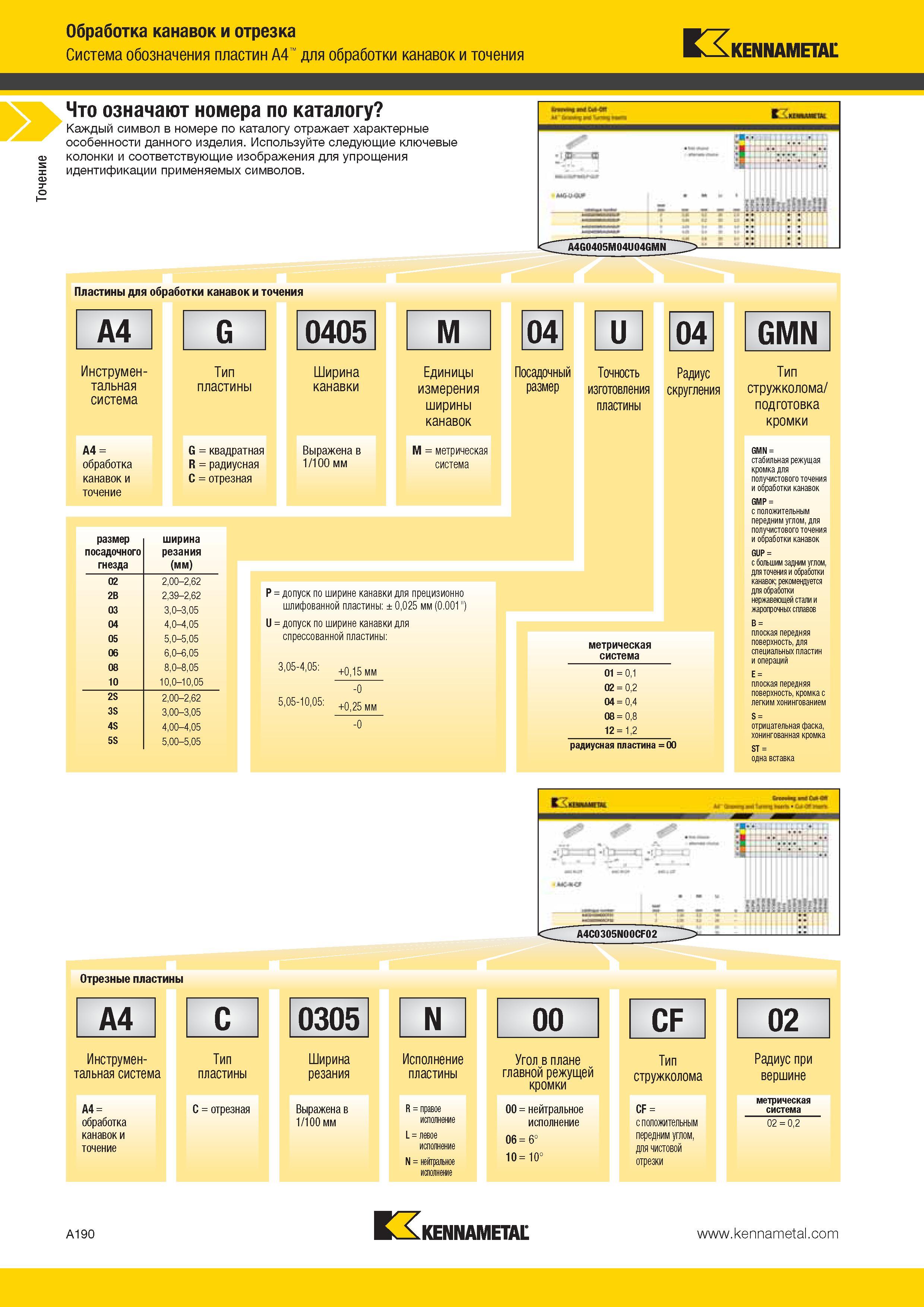

Точение Обработка канавок и отрезка Система обозначения пластин A4 для обработки канавок и точения Kennametal Что означают номера по каталогу Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Используйте следующие ключевые колонки и соответствующие изображения для упрощения идентификации применяемых символов. Пластины для обработки канавок и точения Инструмен- тальная система G Тип пластины 0405 Ширина канавки Единицы измерения ширины канавок Посадочный Точность Радиус размер изготовления скругления пластины М 04 1 04 IGmn Тип стружколома/ подготовка кромки A4 обработка канавок и точение G квадратная R радиусная C отрезная Выражена в 1/100 мм М метрическая система размер посадочного гнезда ширина резания (мм) 02 2,00-2,62 2B 2,39-2,62 03 3,0-3,05 04 4,0-4,05 05 5,0-5,05 06 6,0-6,05 08 8,0-8,05 10 10,0-10,05 2S 2,00-2,62 3S 3,00-3,05 4S 4,00-4,05 5S 5,00-5,05 P допуск по ширине канавки для прецизионно шлифованной пластины ± 0,025 мм (0.001") U допуск по ширине канавки для спрессованной пластины 3,05-4,05 5,05-10,05 +0,15 мм -0 +0,25 мм -0 метрическая система 01 0,1 02 0,2 04 0,4 08 0,8 12 1,2 радиусная пластина 00 GMN стабильная режущая кромка для получистового точения и обработки канавок GMP с положительным передним углом, для получистового точения и обработки канавок GUP с большим задним углом, для точения и обработки канавок; рекомендуется для обработки нержавеющей стали и жаропрочных сплавов B плоская передняя поверхность, для специальных пластин и операций E плоская передняя поверхность, кромка с легким хонингованием S отрицательная фаска, хонингованная кромка ST одна вставка Отрезные пластины A4 Инструментальная система A4 обработка канавок и точение C Тип пластины C отрезная 0305 Ширина резания Выражена в 1/100 мм N Исполнение пластины R правое исполнение L левое исполнение N нейтральное исполнение 00 Угол в плане главной режущей кромки 00 нейтральное исполнение 06 6° 10= 10° CF Тип стружколома CF с положительным передним углом, для чистовой отрезки 02 Радиус при вершине метрическая система 02 0,2 A190 Kennametal
