191 Каталог KENNAMETAL 2014 Новый металлорежущий инструмент и оснастка для станков Стр.A157

Каталог Kennametal 2014 Новый инструмент и оснастка Стр. A157 0191 Lab2u

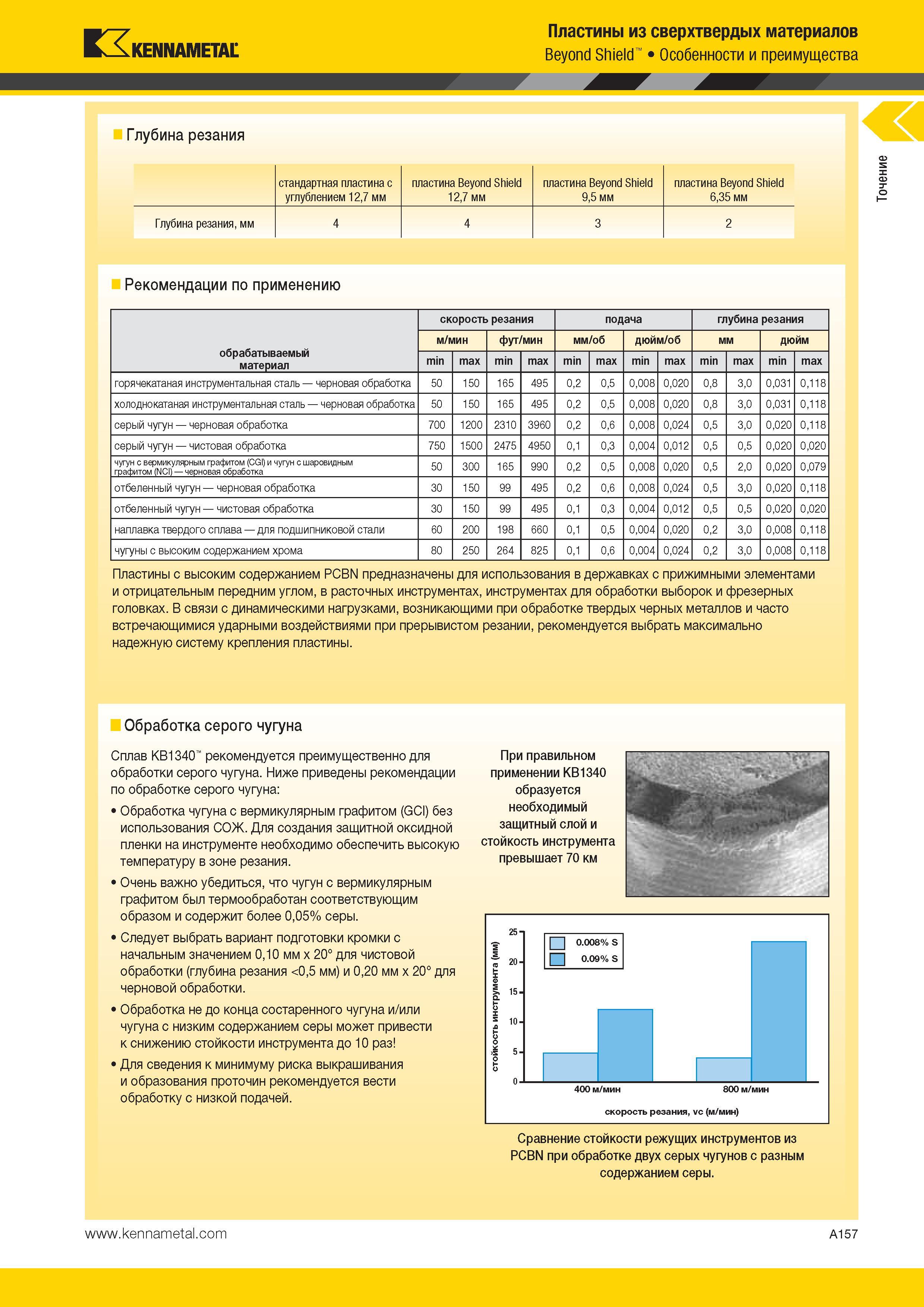

Kennametal Пластины из сверхтвердых материалов Beyond Shield Особенности и преимущества Глубина резания стандартная пластина с углублением 12,7 мм пластина Beyond Shield 12,7 мм пластина Beyond Shield 9,5 мм пластина Beyond Shield 6,35 мм Глубина резания, мм 4 4 3 2 Рекомендации по применению обрабатываемый материал скорость резания подача глубина резания м/мин фут/мин мм/об дюйм/об мм дюйм min max min max min max min max min max min max горячекатаная инструментальная сталь черновая обработка 50 150 165 495 0,2 0,5 0,008 0,020 0,8 3,0 0,031 0,118 холоднокатаная инструментальная сталь черновая обработка 50 150 165 495 0,2 0,5 0,008 0,020 0,8 3,0 0,031 0,118 серый чугун черновая обработка 700 1200 2310 3960 0,2 0,6 0,008 0,024 0,5 3,0 0,020 0,118 серый чугун чистовая обработка 750 1500 2475 4950 0,1 0,3 0,004 0,012 0,5 0,5 0,020 0,020 чугун с вермикулярным графитом (CGI) и чугун с шаровидным графитом (NCI) черновая обработка 50 300 165 990 0,2 0,5 0,008 0,020 0,5 2,0 0,020 0,079 отбеленный чугун черновая обработка 30 150 99 495 0,2 0,6 0,008 0,024 0,5 3,0 0,020 0,118 отбеленный чугун чистовая обработка 30 150 99 495 0,1 0,3 0,004 0,012 0,5 0,5 0,020 0,020 наплавка твердого сплава для подшипниковой стали 60 200 198 660 0,1 0,5 0,004 0,020 0,2 3,0 0,008 0,118 чугуны с высоким содержанием хрома 80 250 264 825 0,1 0,6 0,004 0,024 0,2 3,0 0,008 0,118 Пластины с высоким содержанием PCBN предназначены для использования в державках с прижимными элементами и отрицательным передним углом, в расточных инструментах, инструментах для обработки выборок и фрезерных головках. В связи с динамическими нагрузками, возникающими при обработке твердых черных металлов и часто встречающимися ударными воздействиями при прерывистом резании, рекомендуется выбрать максимально надежную систему крепления пластины. Обработка серого чугуна Сплав KB1340 рекомендуется преимущественно для обработки серого чугуна. Ниже приведены рекомендации по обработке серого чугуна Обработка чугуна с вермикулярным графитом (GCI) без использования СОЖ. Для создания защитной оксидной пленки на инструменте необходимо обеспечить высокую температуру в зоне резания. Очень важно убедиться, что чугун с вермикулярным графитом был термообработан соответствующим образом и содержит более 0,05% серы. Следует выбрать вариант подготовки кромки с начальным значением 0,10 мм х 20° для чистовой обработки (глубина резания <0,5 мм) и 0,20 мм х 20° для черновой обработки. Обработка не до конца состаренного чугуна и/или чугуна с низким содержанием серы может привести к снижению стойкости инструмента до 10 раз Для сведения к минимуму риска выкрашивания и образования проточин рекомендуется вести обработку с низкой подачей. При правильном применении KB1340 образуется необходимый защитный слой и стойкость инструмента превышает 70 км Сравнение стойкости режущих инструментов из PCBN при обработке двух серых чугунов с разным содержанием серы. A157 Точение
