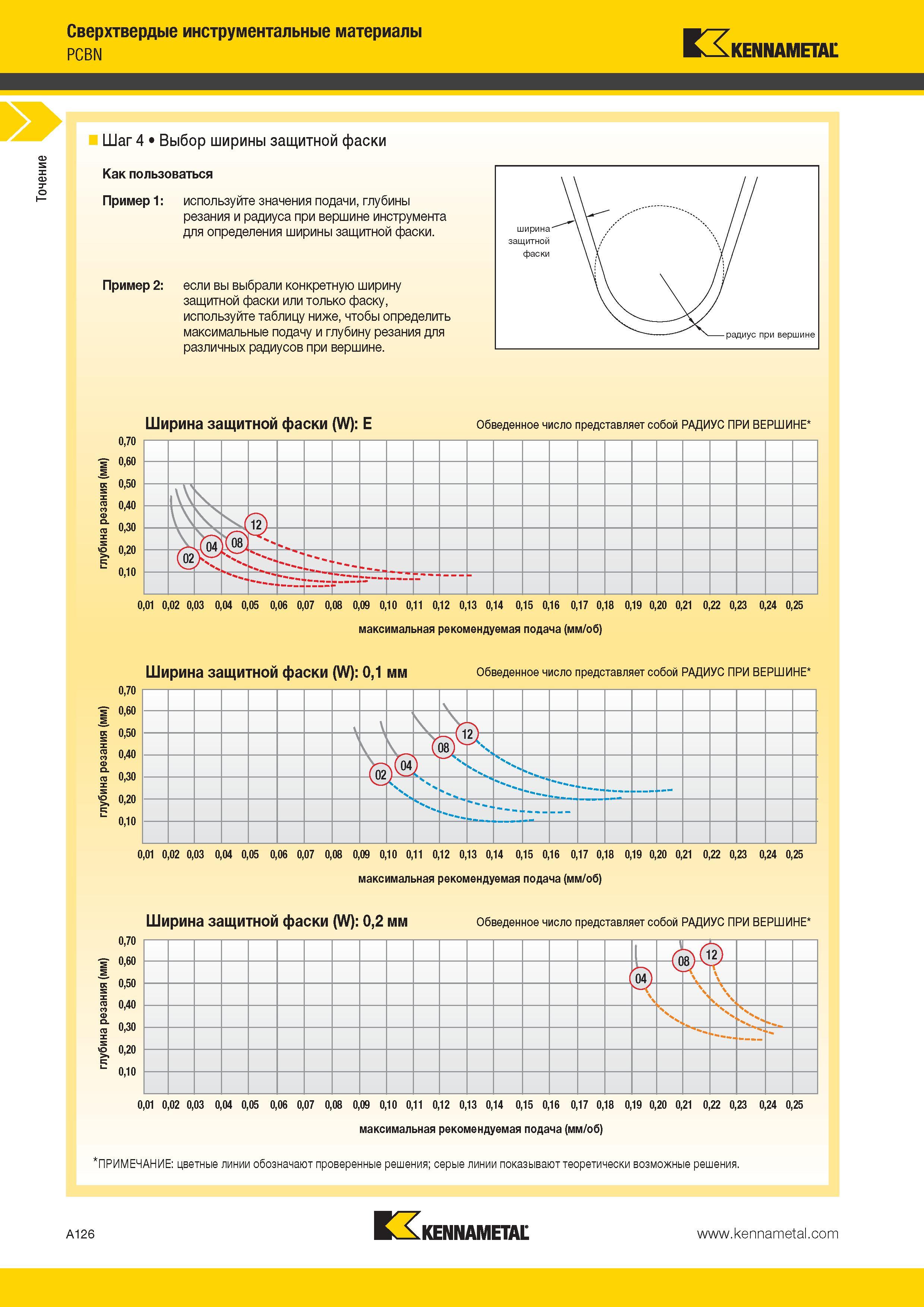

Точение Сверхтвердые инструментальные материалы PCBN Kennametal Шаг 4 Выбор ширины защитной фаски Как пользоваться Пример 1 используйте значения подачи, глубины резания и радиуса при вершине инструмента для определения ширины защитной фаски. Пример 2 если вы выбрали конкретную ширину защитной фаски или только фаску, используйте таблицу ниже, чтобы определить максимальные подачу и глубину резания для различных радиусов при вершине. Ширина защитной фаски (W) E Обведенное число представляет собой РАДИУС ПРИ ВЕРШИНЕ максимальная рекомендуемая подача (мм/об) Ширина защитной фаски (W) 0,1 мм Обведенное число представляет собой РАДИУС ПРИ ВЕРШИНЕ максимальная рекомендуемая подача (мм/об) Ширина защитной фаски (W) 0,2 мм Обведенное число представляет собой РАДИУС ПРИ ВЕРШИНЕ 0,70 0,60 (м 0,50 и 0,40 И 1 е 0,30 уби 0,20 Е 0,10 04 (08 1 2 V 'v 4 Чч 1 I 1 1 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10 0,11 0,12 0,13 0,14 0,15 0,16 0,17 0,18 0,19 0,20 0,21 0,22 0,23 0,24 0,25 максимальная рекомендуемая подача (мм/об) ПРИМЕЧАНИЕ цветные линии обозначают проверенные решения; серые линии показывают теоретически возможные решения. ГК А126 Kennametal
