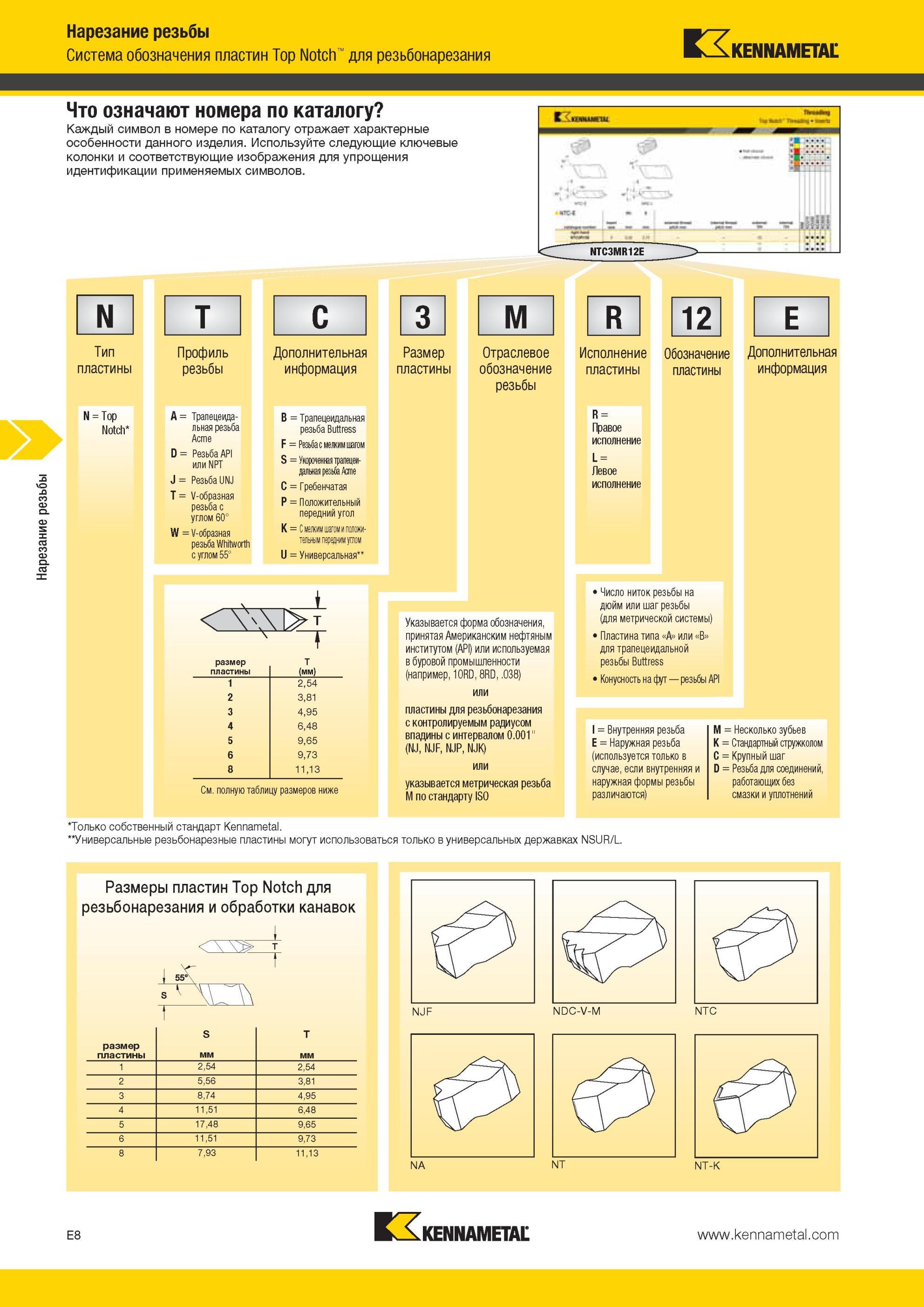

Система обозначения пластин Kennametal Top Notch для резьбонарезания Тип пластины N = Top Notch Профиль резьбы A = Трапецеидальная резьба Acme D = Резьба API или NPT J = Резьба UNJ T = V-образная резьба с углом 60° W = V-образная резьба Whitworth с углом 55° Дополнительная информация B = Трапецеидальная резьба Buttress F = Резьба с мелким шагом S = Укороченная трапецеи- C = Гребенчатая P = Положительный передний угол K = С мелким шагом и положительным передним углом U = Универсальная Размер Отраслевое пластины обозначение резьбы Исполнение Обозначение Дополнительная пластины пластины информация R = Правое исполнение L = Левое исполнение -V пластины (мм) 2,54 2 3,81 3 4,95 4 6,48 5 9,65 6 9,73 8 11,13 См. полную таблицу размеров ниже Указывается форма обозначения, принятая Американским нефтяным институтом (API) или используемая в буровой промышленности (например, 10RD, 8RD, .038) или пластины для резьбонарезания с контролируемым радиусом впадины с интервалом 0.001" (NJ, NJF, NJP, NJK) или указывается метрическая резьба M по стандарту ISO > Число ниток резьбы на дюйм или шаг резьбы (для метрической системы) > Пластина типа A или B для трапецеидальной резьбы Buttress > Конусность на фут резьбы API I = Внутренняя резьба E = Наружная резьба (используется только в случае, если внутренняя и наружная формы резьбы различаются) M = Несколько зубьев K = Стандартный стружколом C = Крупный шаг D = Резьба для соединений, работающих без смазки и уплотнений Только собственный стандарт "Универсальные резьбонарезные пластины могут использоваться только в универсальных державках NSUR/L. T Размеры пластин Top Notch для резьбонарезания и обработки канавок S T размер пластины мм 1 2,54 2,54 2 5,56 3,81 3 8,74 4,95 4 11,51 6,48 5 17,48 9,65 6 11,51 9,73 8 7,93 11,13 E8 NJF NDC-V-M NTC NA NT NT-K Нарезание резьбы Что означают номера по каталогу Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Используйте следующие ключевые колонки и соответствующие изображения для упрощения идентификации применяемых символов. N T 1 C M R 12 E
