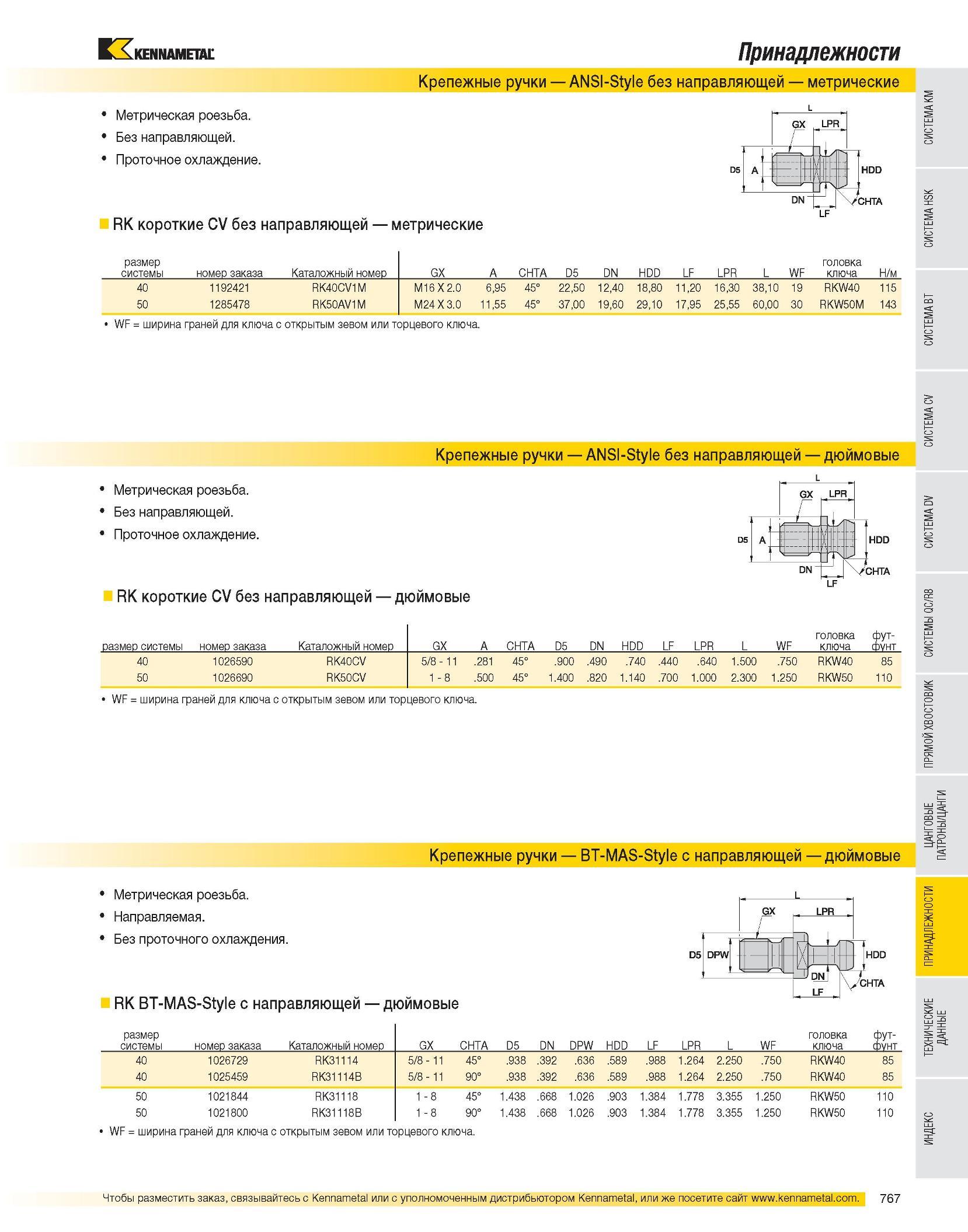

768 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.767

Каталог KENNAMETAL 2007 Системы инструмента Стр. 767 0768 Lab2u

Метрическая резьба. Без направляющей. Проточное охлаждение. Принадлежности Крепежные ручки ANSI-Style без направляющей метрические RK короткие CV без направляющей метрические размер системы номер заказа Каталожный номер GX A CHTA D5 DN HDD LF LPR L WF головка ключа Н/м 40 1192421 RK40CV1M M16 X 2.0 6,95 45° 22,50 12,40 18,80 11,20 16,30 38,10 19 RKW40 115 50 1285478 RK50AV1M M24 X 3.0 11,55 45° 37,00 19,60 29,10 17,95 25,55 60,00 30 RKW50M 143 WF ширина граней для ключа с открытым зевом или торцевого ключа. Крепежные ручки ANSI-Style без направляющей дюймовые Метрическая роезьба. Без направляющей. Проточное охлаждение. RK короткие CV без направляющей дюймовые размер системы номер заказа Каталожный номер GX A CHTA D5 DN HDD LF LPR L WF головка ключа ев 40 1026590 RK40CV 5/8 - 11 .281 45° .900 .490 .740 .440 .640 1.500 .750 RKW40 85 50 1026690 RK50CV 1 - 8 .500 45° 1.400 .820 1.140 .700 1.000 2.300 1.250 RKW50 110 WF ширина граней для ключа с открытым зевом или торцевого ключа. Крепежные ручки BT-MAS-Style с направляющей дюймовые Метрическая роезьба. Направляемая. Без проточного охлаждения. RK BT-MAS-Style с направляющей дюймовые размер системы номер заказа Каталожный номер GX CHTA D5 DN DPW HDD LF LPR L WF головка ключа ее 40 1026729 RK31114 5/8 - 11 45° .938 .392 .636 .589 .988 1.264 2.250 .750 RKW40 85 40 1025459 RK31114B 5/8 - 11 90° .938 .392 .636 .589 .988 1.264 2.250 .750 RKW40 85 50 1021844 RK31118 1 - 8 45° 1.438 .668 1.026 .903 1.384 1.778 3.355 1.250 RKW50 110 50 1021800 RK31118B 1 - 8 90° 1.438 .668 1.026 .903 1.384 1.778 3.355 1.250 RKW50 110 WF ширина граней для ключа с открытым зевом или торцевого ключа.
