75 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.73

Каталог KENNAMETAL 2007 Системы инструмента Стр. 73 0075 Lab2u

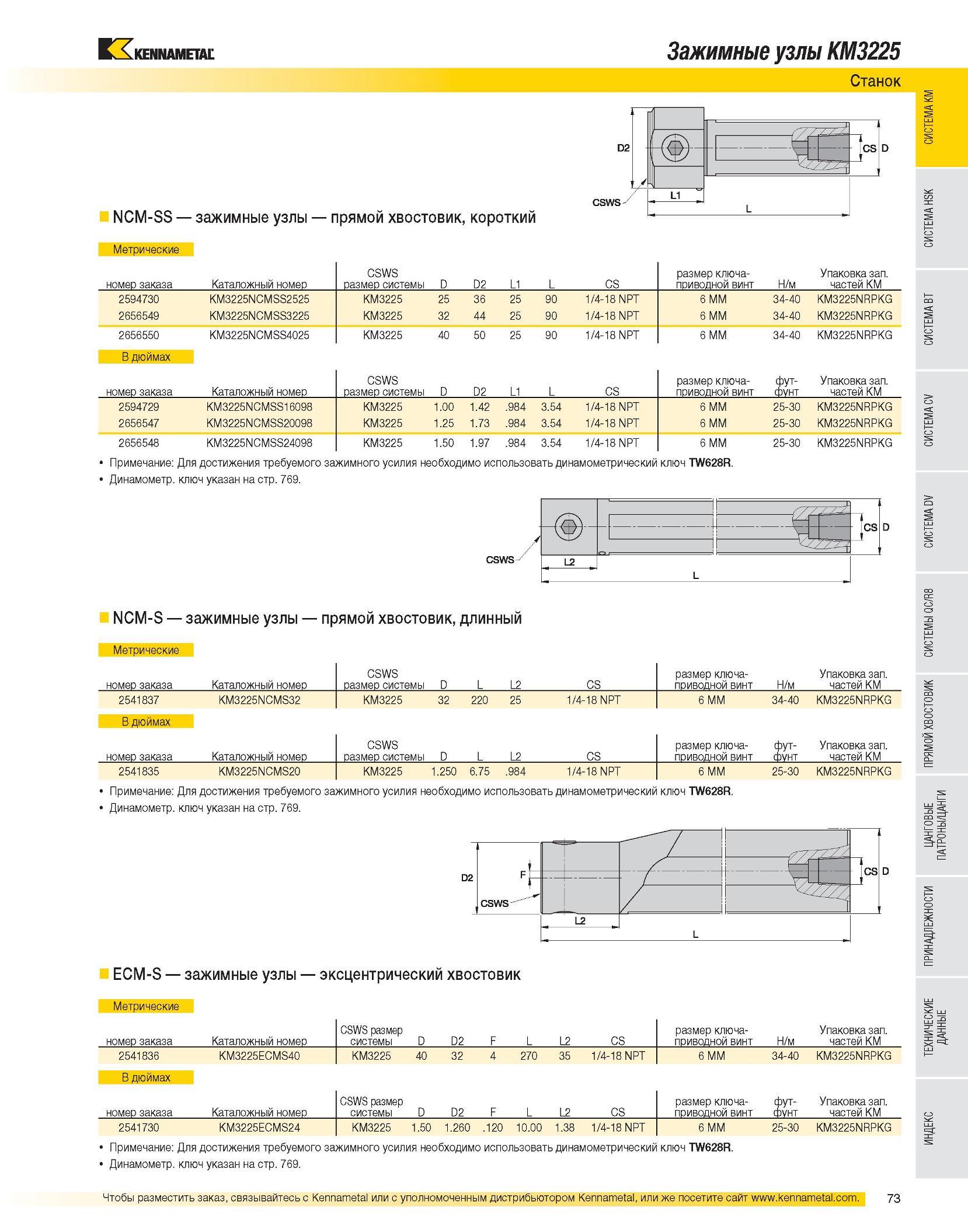

Зажимные узлы KM3225 Станок NCM-SS зажимные узлы прямой хвостовик, короткий Метрические номер заказа Каталожный номер CSWS размер системы D D2 L1 L CS размер ключа-приводной винт Н/м Упаковка зап. частей KM 2594730 KM3225NCMSS2525 KM3225 25 36 25 90 1/4-18 NPT 6 MM 34-40 KM3225NRPKG 2656549 KM3225NCMSS3225 KM3225 32 44 25 90 1/4-18 NPT 6 MM 34-40 KM3225NRPKG 2656550 KM3225NCMSS4025 KM3225 40 50 25 90 1/4-18 NPT 6 MM 34-40 KM3225NRPKG В дюймах номер заказа Каталожный номер CSWS размер системы D D2 L1 L CS размер ключа-приводной винт фут- фунт Упаковка зап. частей KM 2594729 KM3225NCMSS16098 KM3225 1.00 1.42 .984 3.54 1/4-18 NPT 6 MM 25-30 KM3225NRPKG 2656547 KM3225NCMSS20098 KM3225 1.25 1.73 .984 3.54 1/4-18 NPT 6 MM 25-30 KM3225NRPKG 2656548 KM3225NCMSS24098 KM3225 1.50 1.97 .984 3.54 1/4-18 NPT 6 MM 25-30 KM3225NRPKG Примечание: Для достижения требуемого зажимного усилия необходимо использовать динамометрический ключ TW628R. Динамометр. ключ указан на стр. 769. NCM-S зажимные узлы прямой хвостовик, длинный Метрические номер заказа Каталожный номер CSWS размер системы D L L2 CS размер ключа-приводной винт Н/м Упаковка зап. частей KM 2541837 KM3225NCMS32 KM3225 32 220 25 1/4-18 NPT 6 MM 34-40 KM3225NRPKG В дюймах номер заказа Каталожный номер CSWS размер системы D L L2 CS размер ключа-приводной винт фут- фунт Упаковка зап. частей KM 2541835 KM3225NCMS20 KM3225 1.250 6.75 .984 1/4-18 NPT 6 MM 25-30 KM3225NRPKG Примечание: Для достижения требуемого зажимного усилия необходимо использовать динамометрический ключ TW628R. Динамометр. ключ указан на стр. 769. ECM-S зажимные узлы эксцентрический хвостовик Метрические номер заказа Каталожный номер CSWS размер системы D D2 F L L2 CS размер ключа-приводной винт Н/м Упаковка зап. частей KM 2541836 KM3225ECMS40 KM3225 40 32 4 270 35 1/4-18 NPT 6 MM 34-40 KM3225NRPKG В дюймах номер заказа Каталожный номер CSWS размер системы D D2 F L L2 CS размер ключа-приводной винт фут- фунт Упаковка зап. частей KM 2541730 KM3225ECMS24 KM3225 1.50 1.260 .120 10.00 1.38 1/4-18 NPT 6 MM 25-30 KM3225NRPKG Примечание: Для достижения требуемого зажимного усилия необходимо использовать динамометрический ключ TW628R. Динамометр. ключ указан на стр. 769.
