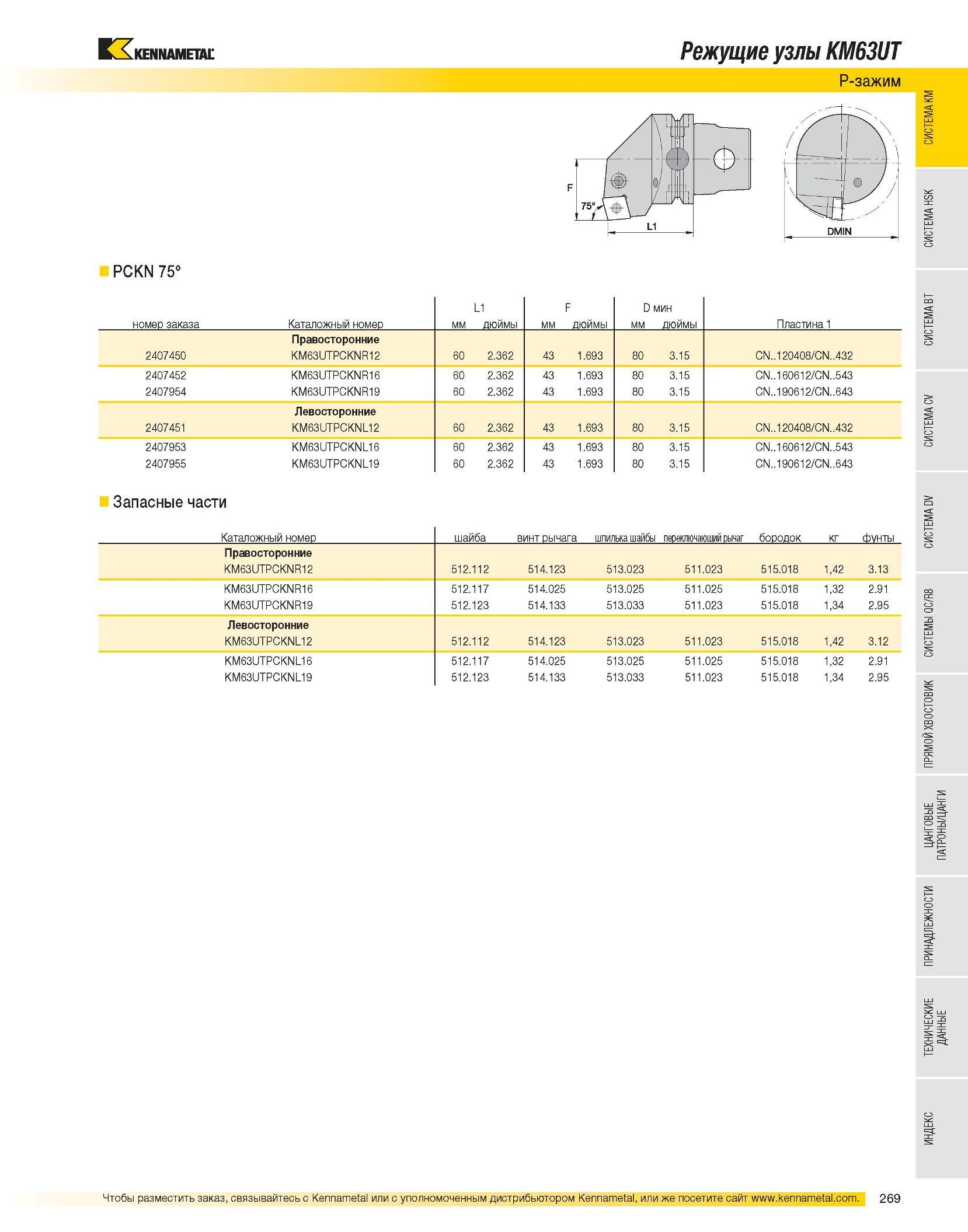

Режущие узлы KM63UT P-зажим PCKN 75° номер заказа Каталожный номер мм L1 дюймы мм F дюймы D мин мм дюймы Пластина 1 Правосторонние 2407450 KM63UTPCKNR12 60 2.362 43 1.693 80 3.15 CN..120408/CN..432 2407452 KM63UTPCKNR16 60 2.362 43 1.693 80 3.15 CN..160612/CN..543 2407954 KM63UTPCKNR19 60 2.362 43 1.693 80 3.15 CN..190612/CN..643 Левосторонние 2407451 KM63UTPCKNL12 60 2.362 43 1.693 80 3.15 CN..120408/CN..432 2407953 KM63UTPCKNL16 60 2.362 43 1.693 80 3.15 CN..160612/CN..543 2407955 KM63UTPCKNL19 60 2.362 43 1.693 80 3.15 CN..190612/CN..643 Запасные части Каталожный номер шайба винт рычага шпилька шайбы переключающий рычаг бородок кг фунты Правосторонние KM63UTPCKNR12 512.112 514.123 513.023 511.023 515.018 1,42 3.13 KM63UTPCKNR16 512.117 514.025 513.025 511.025 515.018 1,32 2.91 KM63UTPCKNR19 512.123 514.133 513.033 511.023 515.018 1,34 2.95 Левосторонние KM63UTPCKNL12 512.112 514.123 513.023 511.023 515.018 1,42 3.12 KM63UTPCKNL16 512.117 514.025 513.025 511.025 515.018 1,32 2.91 KM63UTPCKNL19 512.123 514.133 513.033 511.023 515.018 1,34 2.95
