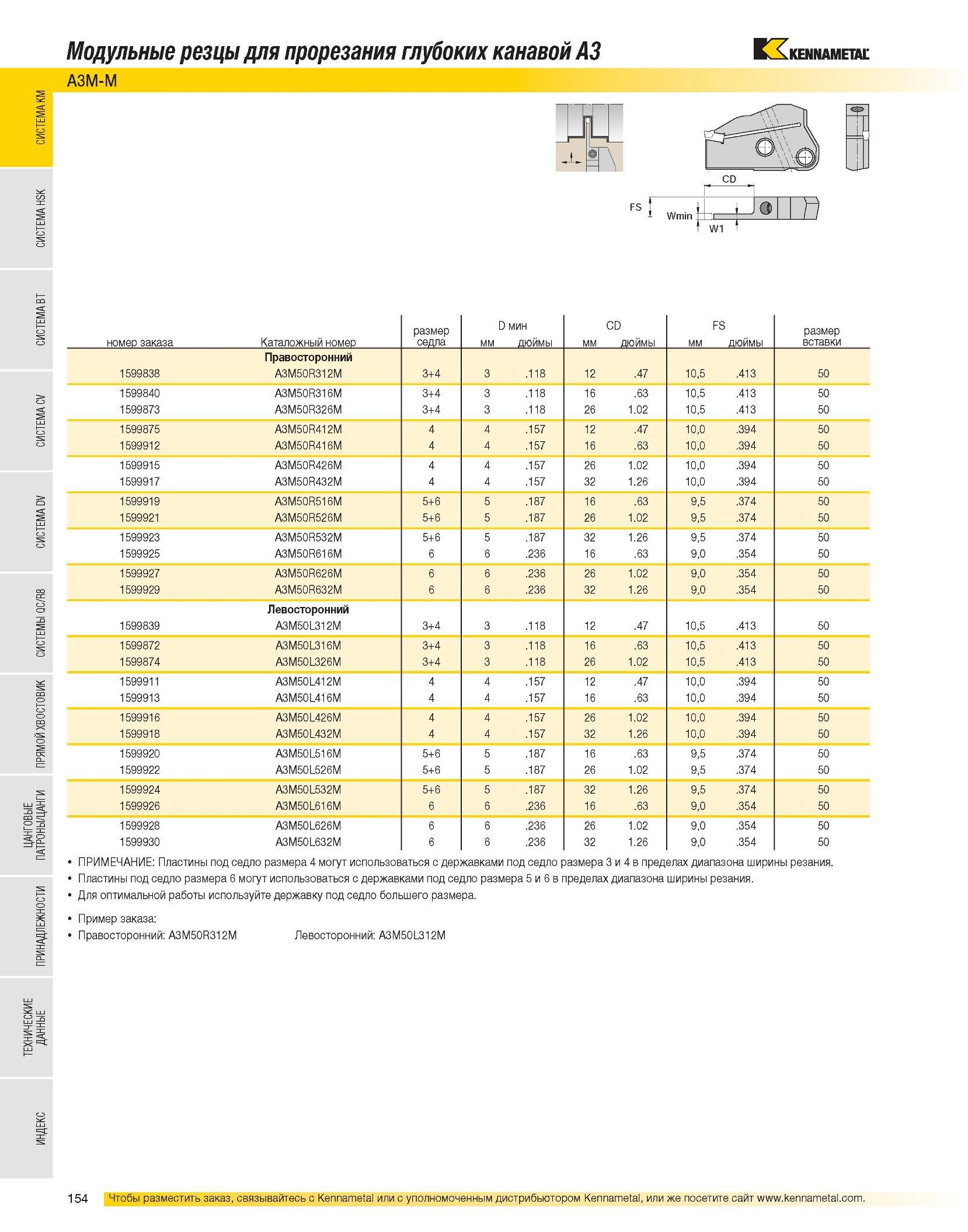

Модульные резцы для прорезания глубоких канавой A3 A3M-M номер заказа Каталожный номер размер седла мм D мин дюймы мм CD дюймы мм FS дюймы размер вставки Правосторонний 1599838 A3M50R312M 3+4 3 .118 12 .47 10,5 .413 50 1599840 A3M50R316M 3+4 3 .118 16 .63 10,5 .413 50 1599873 A3M50R326M 3+4 3 .118 26 1.02 10,5 .413 50 1599875 A3M50R412M 4 4 .157 12 .47 10,0 .394 50 1599912 A3M50R416M 4 4 .157 16 .63 10,0 .394 50 1599915 A3M50R426M 4 4 .157 26 1.02 10,0 .394 50 1599917 A3M50R432M 4 4 .157 32 1.26 10,0 .394 50 1599919 A3M50R516M 5+6 5 .187 16 .63 9,5 .374 50 1599921 A3M50R526M 5+6 5 .187 26 1.02 9,5 .374 50 1599923 A3M50R532M 5+6 5 .187 32 1.26 9,5 .374 50 1599925 A3M50R616M 6 6 .236 16 .63 9,0 .354 50 1599927 A3M50R626M 6 6 .236 26 1.02 9,0 .354 50 1599929 A3M50R632M 6 6 .236 32 1.26 9,0 .354 50 1599839 Левосторонний A3M50L312M 3+4 3 .118 12 .47 10,5 .413 50 1599872 A3M50L316M 3+4 3 .118 16 .63 10,5 .413 50 1599874 A3M50L326M 3+4 3 .118 26 1.02 10,5 .413 50 1599911 A3M50L412M 4 4 .157 12 .47 10,0 .394 50 1599913 A3M50L416M 4 4 .157 16 .63 10,0 .394 50 1599916 A3M50L426M 4 4 .157 26 1.02 10,0 .394 50 1599918 A3M50L432M 4 4 .157 32 1.26 10,0 .394 50 1599920 A3M50L516M 5+6 5 .187 16 .63 9,5 .374 50 1599922 A3M50L526M 5+6 5 .187 26 1.02 9,5 .374 50 1599924 A3M50L532M 5+6 5 .187 32 1.26 9,5 .374 50 1599926 A3M50L616M 6 6 .236 16 .63 9,0 .354 50 1599928 A3M50L626M 6 6 .236 26 1.02 9,0 .354 50 1599930 A3M50L632M 6 6 .236 32 1.26 9,0 .354 50 ПРИМЕЧАНИЕ: Пластины под седло размера 4 могут использоваться с державками под седло размера 3 и 4 в пределах диапазона ширины резания. Пластины под седло размера 6 могут использоваться с державками под седло размера 5 и 6 в пределах диапазона ширины резания. Для оптимальной работы используйте державку под седло большего размера. Пример заказа: Правосторонний: A3M50R312M Левосторонний: A3M50L312M
